Trepte din beton armat: documente de reglementare și

Există un GOST pentru pașii din beton armat? În funcție de documentele de reglementare sunt marșurile și scările din beton armat? Cum se montează în timpul construcției? Să ne dăm seama.

Lista standardelor

Să începem cu documentele de reglementare.

Util: GOST 9818-85 conține o descriere tehnică a marșurilor și scărilor, dar și a treptelor de beton produse separat pentru ele.

Standardele de conținut

Ce spun documentele menționate de noi?

GOST 8717.0.-84

Domeniul de aplicare al etapelor din beton armat pe care le-am menționat deja - în interiorul și în exteriorul clădirilor. GOST oferă o definiție mai detaliată: este permis să le folosiți în afara clădirilor încălzite în zone climatice cu cel mai rece sezon de cinci zile, cu o temperatură medie de -40 grade. Este permis contactul betonului cu medii agresive, ceea ce permite utilizarea produselor în producție (inclusiv la întreprinderile din industria chimică).

paşi делятся на следующие категории:

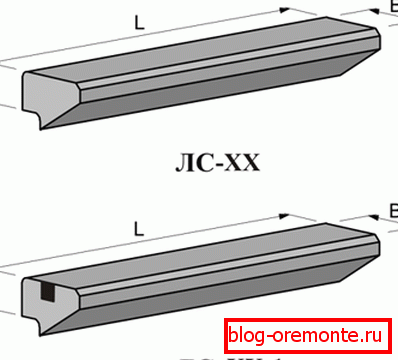

• LS - principalul.
• LSV - friza superioară (adiacentă la amplasament).
• LSP - căptușeală.
• LSN - partea inferioară a frigei.
• LSS - plat pentru marșuri.

Principalul material pentru produse este betonul armat; cu toate acestea, stadiile principale de LS de până la 1,5 metri lungime pot fi realizate fără armare.

Sarcina maximă pe termen scurt pentru produsele din beton armat este de 6 kPa sau 600 kgf / cm2.

Nuance: sarcina de proiectare nu ia în considerare greutatea proprie a scenei. Cu toate acestea, pe o bază solidă, aceasta trebuie transferată complet la această bază, fără încărcarea pasului.

Standardul prevede că treptele de scară din beton armat sunt executate cu piese de oțel încastrate pentru fixarea gardurilor. După cum sa convenit cu clientul, însă, ipotecile pot fi înlocuite cu prize.

În plus, etapele plate ale LSS sunt completate cu ipoteci pentru atașarea la kosoura (grinzi de susținere a mersului) cu o lățime de 155-180 mm; pentru un anumit proiect pot fi instalate elemente ipotecare suplimentare.

Dacă este necesar, produsele sunt făcute la stânga și la dreapta - în funcție de direcția scărilor. De regulă, acest parametru afectează numai localizarea ipotecilor sau a cuiburilor pentru montarea gardurilor.

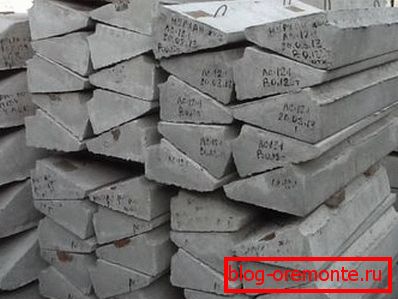

În funcție de proiect și în acord cu clientul, treptele pot fi livrate cu sau fără bucle de montare. În cel de-al doilea caz, se presupune utilizarea echipamentului de încărcare cu dispozitive speciale de prindere: produsele din beton nu pot fi slăbite.

Etapele realizate din beton ușor trebuie să aibă cel puțin un strat de beton greu de cel puțin 15 mm sau o acoperire rezistentă la abraziune din materiale sintetice pe fețele lor.

Finisajul suprafeței superioare din cadrul standardului poate varia.

Ce opțiuni sunt posibile?

1. Beton neted pe ciment obișnuit.
2. Beton decorativ - pe ciment alb, ciment colorat sau pietriș de marmură.
3. Mozaic betonobținut prin măcinarea betonului pe dărâmături de marmură și / sau pe cimenturi albe și colorate.

Care ar putea fi dimensiunea treptelor scării?

• Lățimea variază între 900 și 2380 de milimetri.
• Înălțimea variază între 100 și 168 mm.
• Adâncimea benzii de rulare - de la 260 la 330 mm.

Betoanele stivuite din beton armat cântăresc între 45 și 187 kilograme. Dacă nu sunteți un sportiv atlet - cu experiență - în mod evident, nu este necesară mișcarea și instalarea acestor produse cu mâinile tale, fără echipamentul de încărcare.

Variantele de proiectare a etapelor sunt descrise printr-un document de reglementare aferent - GOST 8717.1-84.

marcare

Se compune din grupuri alfanumerice și cratime între ele.

1. Primul grup indică tipul de scenă și dimensiunile sale, rotunjite la numere întregi. În același timp, înălțimea de 145 mm nu este afișată.
2. În al doilea grup există litere B - pentru pași principali de beton, L - pentru produse din beton ușor și C - pentru silicat. Scările prefabricate din beton armat realizate din beton dens, care se referă la alte tipuri decât BOS, nu sunt marcate cu al doilea grup alfanumeric.
3. În al treilea grup sunt prezente:

• Figurile 1, 2, 3 etc., indicând prezența ipotecilor sau a cuiburilor pentru garduri. Figura 1 corespunde designului furnizat de GOST 8717.1-84; alte numere se referă la documentația proiectului.
• Litera L desemnează execuția din stânga a unui pas (pentru scări cu un gard în partea dreaptă).
• Litera D înseamnă suprafața netedă a betonului pe ciment alb sau colorat, cu litera W - suprafață de mozaic lustruit. Betonul neted pe ciment obișnuit nu este indicat separat în marcaj.

• M înseamnă rezistență crescută la îngheț (posibilitate de funcționare la -40 ° C și mai jos). P - creșterea densității, permițând utilizarea produselor cu contact constant cu medii agresive.

Marcarea probelor

Să dăm câteva exemple și să le analizăm.

Cerințe tehnice

GOST pentru scările prefabricate și treptele pentru acestea impun anumite cerințe privind materialele folosite și, bineînțeles, calitatea produsului finit.

• Rezistența la compresiune a betonului pentru scările exterioare nu trebuie să fie inferioară celei din clasa B25. Pentru scările interne este permisă utilizarea betonului marca B15.
• Densitatea medie a betoanelor ușoare și silicate nu trebuie să fie mai mică de 1800 kg / m3.
• Pentru produsele destinate funcționării în aer liber, în încăperi neîncălzite sau la o umiditate relativă constantă de peste 60%, supapa este protejată împotriva coroziunii. Metoda este specificată în documentația proiectului.

Util: utilizat în mod tradițional pentru protecția vopselelor. Cu toate acestea, acum este ușor să găsești o soluție mai eficientă pe piață - un convertor de fosfatare a ruginei care creează un film durabil de oxizi de fier transformați chimic pe suprafața unui oțel instabil la coroziune. Prețul materialului începe de la 200 de ruble / kg.

GOST 9818-85

Standardul specifică fabricarea de produse din următoarele tipuri:

Sarcini estimate fără greutate proprie sunt:

• 360 kgf / cm2 pentru clădirile rezidențiale.
• 480 kgf / cm2 pentru clădirile publice și construcțiile industriale.

Toate elementele pot fi făcute în execuția din stânga și dreapta.

Opțiunile de suprafață sunt ușor diferite de cele discutate mai sus, în cadrul standardului anterior:

1. Гладкая поверхность бетона pe ciment obișnuit.
2. Suprafață de beton pe ciment alb, ciment colorat sau pietriș de marmură.

Pentru a clarifica: acest tip de finisare este permisă numai pentru aterizări și trepte aeriene.

1. În plus, site-urile pot fi finisate cu plăci ceramice, oferind o rezistență maximă la uzură a suprafeței.

marcare

Она и здесь состоит из нескольких групп, разделенных дефисами (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).

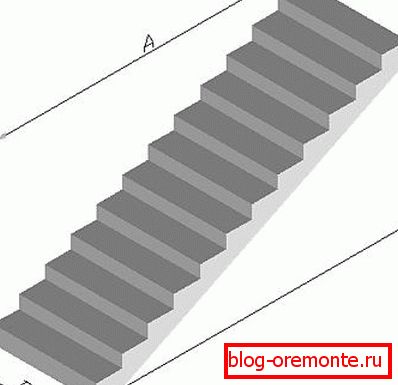

Primul grup indică tipul de element și dimensiunile acestuia. În general, lungimea și lățimea sunt în decimetri; pentru scări, înălțimea lor este în plus indicată (proiecție pe un plan vertical).

Nuance: pentru un marș LMP cu o semi-platformă superioară, lungimea este indicată egală cu lungimea marșului cu două semi-platforme aparținând aceluiași tip.

Scrisoarea B din primul grup înseamnă că ne confruntăm cu platforma finală sau cu suprafața de rulare a facturii pentru etapa finală superioară.

Al doilea grup conține:

• Pentru platforme și marșuri - sarcina calculată (figura 4 corespunde unei sarcini de 360 ​​kgf / cm2, figura 5 - 480 kgf / cm2).
• Pentru treptele de susținere - versiunea din stânga și tipul finisajului de suprafață (Ш - mozaic lustruit, absența literelor indică o suprafață netedă a betonului).

În al treilea grup pot fi prezenți:

• Litera L, care denotă executarea stângă a marșului sau a platformei.
• Litera K pentru tampon indică prezența consolelor de suport. Scrisoarea M este o deschidere tehnologică pentru jgheabul de gunoi. Scrisoarea Y - câștig pentru a susține marșul.
• În cazul marșului LMP, numărul 1 indică semi-platforma superioară alungită, 2 indică semi-platforma inferioară alungită, 3 indică absența semi-platformei inferioare.
• W - suprafata mozaicata din nou, K - cu gresie ceramica.

• Litera C vorbește despre stabilitatea seismică sporită a elementului structural al scării. Astfel de produse sunt utilizate în construcția de clădiri proiectate pentru 7-9 puncte pe scara Richter.

Marcarea probelor

Cerințe tehnice

Acestea se referă la tipul de armătură utilizat, la abraziunea suprafeței, la calitatea betonului și la abaterile maxime admisibile în dimensiuni liniare.

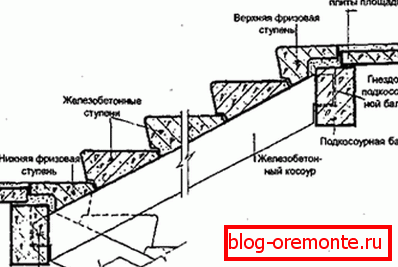

instalare

Cum sunt scări din beton armat, trepte stivuite și alte elemente ale scărilor montate? Este clar că această lucrare este rar făcută manual cu o persoană neînvățată; este de asemenea clar că un constructor profesionist nu are nevoie de instrucțiuni de instalare.

Dacă da, vom acorda atenție doar punctelor principale.

• Pentru alinierea marșurilor au fost folosite șabloane de lemn.
• Instalarea de marchize și platforme realizate cu ajutorul unei macarale. Lanyard-urile se agață de buclele de montare; în caz de absență, sunt utilizate cleme din oțel realizate din țevi profilate.

• Luarea în poziția dorită se realizează manual, cu ajutorul cârligelor. Marșul este prima margine stabilită pe platforma inferioară; marginea superioară este setată în poziția dorită și este depusă pe un strat de mortar de ciment.
• paşi могут устанавливаться на косоуры как с помощью тяжелой техники, так и вручную.

Pentru a clarifica: este clar că numai pașii care cântăresc până la 80-100 kg pot fi montați manual. Efectuarea și instalarea treptelor cântărind 150-180 kg nu este doar problematică, ci și periculoasă.

• paşi укладываются вдоль марша снизу вверх. На край нижней ступени набрасывается песчано-цементный раствор, после чего сверху устанавливается следующий элемент лестницы. Проступи просто укладываются на раствор.

• Pentru a realiza găuri de montaj care nu sunt prevăzute în fabricarea elementelor, se utilizează tăierea abrazivă a betonului armat - beton cu cercuri de diamant, barele de ferăstrău - cu cercuri convenționale de tăiere pentru metal sau un tăietor de gaz.

Trebuie avut în vedere faptul că eșecul armăturii slăbește puternic structura: în timpul construcției clădirilor cu mai multe etaje, o astfel de modificare este interzisă. Forajul diamantat al găurilor în beton, împreună cu burghiele convenționale, este folosit pentru a realiza prize suplimentare atunci când se instalează garduri.

concluzie

Будем считать наше знакомство с железобетонными лестницами и производимыми для их сборки изделиями состоявшимся (см.также статью «Железнение бетона: способы, материалы, последующая обработка»).

Ca de obicei, videoclipul din acest articol va oferi cititorului mai multe informații. Mult noroc!
