Un dispozitiv pentru măsurarea rezistenței betonului -

Betonul este unul dintre cele mai comune tipuri de structuri, durabilitatea și fiabilitatea întregului obiect în ansamblu depinde de calitatea și rezistența acestuia. Nu este surprinzător faptul că determinarea proprietăților de rezistență este o sarcină foarte importantă în procesul de construire a unui obiect și de punere în funcțiune. În acest scop, sunt utilizate diferite metode și tipuri de echipamente și le vom considera ca parte a acestei revizuiri.

Metode de bază pentru testarea betonului

Trebuie remarcat faptul că echipamentul acestui grup poate fi folosit pentru a testa rezistența betonului și cărămizilor. Rezistența este înțeleasă ca abilitatea unui material de a rezista distrugerii sub acțiunea stresului intern și a diverșilor factori externi, cu cât este mai mare rezistența, cu atât este mai fiabil și durabil designul.

Puteți verifica în două moduri:

• Destructiv: esența acestei metode constă în faptul că într-o presă specială preamestecurile pregătite anterior sunt zdrobite. Acestea pot fi cuburi, care sunt turnate din beton controlat sau miezuri - fragmente de formă cilindrică, care foraj diamant de găuri în beton și îndepărtarea unui fragment ajută la obținerea.

• A doua opțiune este utilizarea unui dispozitiv pentru determinarea rezistenței betonului prin metoda nedistructivă.. Acest echipament măsoară cantitățile fizice care au un impact direct asupra rezistenței betonului și le recalculează, dând performanțele dorite. Firește, cu cât echipamentul este mai bun, cu atât eroarea este mai mică și cu cât acuratețea cercetării este mai mare.

Tipuri de dispozitive

Atunci când se efectuează activități de măsurare, cel mai des este folosit unul dintre cele două tipuri principale de echipamente de măsurare. Firește, a face propriile tale mâini înseamnă exact această opțiune, deoarece prețul unei prese speciale este foarte mare și nu are nici un sens să o păstrați dacă nu aveți un laborator de testare special pentru a furniza servicii de măsurare a forței și alți indicatori.

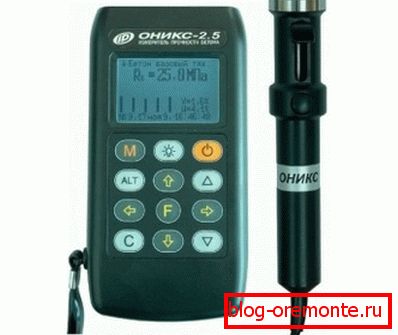

Determinarea rezistenței mecanice

Dacă se efectuează o testare nedistructivă (NC) mecanic, atunci principalul act de reglementare care trebuie urmat este GOST 22690-88 "Concretes. Determinarea rezistenței prin metode mecanice NK. Acest document stabilește regulile pentru testarea atât a betonului greu, cât și a betonului ușor, cu valori de rezistență maximă care nu depășesc intervalul de la 5 la 100 MPa.

Acest grup de dispozitive include mai multe tipuri de echipamente de bază, care diferă în metoda de determinare a anumitor caracteristici indirecte.

Acestea pot fi următorii indicatori:

• Impactul energetic deosebit de puternic.
• Valoarea revenirii strikerului de la bateristul apăsat pe perete.
• Dimensiunea traseului stâng al impactului.
• Indicatorul forței necesare pentru a distruge o suprafață mică de pe marginea structurii sau când se scoate un șurub fix de ancoră.

Caracteristicile măsurătorilor care utilizează o metodă sau alta depind de mulți factori, prin urmare, manualul de instrucțiuni al dispozitivului este necesar să studieze. Luați în considerare varianta cea mai populară a testului - metoda de revenire elastică.

Tehnologia este după cum urmează:

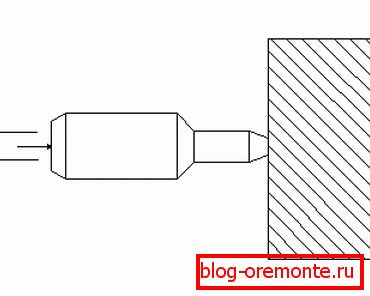

• Unitatea de măsurare trebuie să fie perpendiculară pe suprafață, cu cât este mai mare oblica, cu atât este mai mare eroarea de măsurare, nu ar trebui să uitați de ea.

• Testul trebuie efectuat pe diferite părți ale suprafeței, pentru măsurători corecte, ar trebui să aveți cel puțin 5 valori și să determinați media aritmetică.
• Cu ajutorul unei formule speciale se calculează un indicator al rezistenței unei anumite structuri. De fapt, totul este destul de simplu și, urmând recomandările și cerințele instrucțiunilor, este posibil să se efectueze măsurători calitative, chiar și fără o practică adecvată.

Fiți atenți! Pentru a vă asigura că cifrele sunt exacte și corecte, nu trebuie să uitați că grosimea minimă a structurii de beton nu trebuie să fie mai mică de 100 mm.

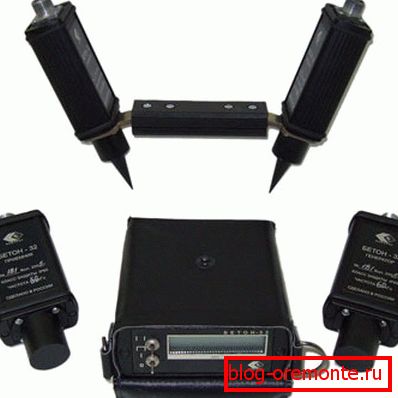

Utilizarea metodei cu ultrasunete

Atunci când se utilizează această metodă de calculare a rezistenței unui beton sau a unei cărămizi, toate cerințele pentru măsurători și ordinea comportamentului lor sunt determinate de GOST 17624-87 "Concrete. Metoda ultrasonică pentru determinarea rezistenței. Trebuie remarcat faptul că, cu ajutorul unei astfel de metode, este posibil să se măsoare aproape toate tipurile de beton, aceasta face ca această opțiune să fie cât mai versatilă posibil.

Cu ajutorul ultrasunetelor, este posibil să se măsoare atât indicatorii structurilor finite, cât și materialele care nu au obținut încă indicatori de rezistență optime. Aceasta este, puteți urmări procesul de întărire a materialului.

Caracteristicile acestui tip de măsurare sunt după cum urmează:

• Metoda însăși se bazează pe relația fizică dintre valoarea rezistenței betonului și viteza de propagare a vibrațiilor sonore prin ea. Această relație poate fi exprimată sub forma unei formule, a unui grafic sau a unei tabele, iar experții o numesc "caracteristică de calibrare". Acest indicator este determinat separat pentru fiecare obiect de măsură, în procesul de verificare se utilizează suprafața sau prin sondare.
• Conform rezultatelor testelor și selecției caracteristicilor de etalonare, se efectuează principalele activități de testare și trebuie efectuate în același mod ca cele de verificare.
• Pe baza indicatorilor obținuți, se determină rezistența efectivă a unei anumite secțiuni a structurii de beton.

Fiți atenți! Cu cât este mai precisă caracteristica de calibrare, cu atât este mai mare acuratețea rezultatelor finale.

Testarea poate fi necesară într-o varietate de cazuri: de la determinarea fiabilității unei structuri la calcularea dinamicii întăririi unui material din beton. Dacă se dorește tăierea betonului armat cu cercuri de diamant, este de dorit să se măsoare rezistența și să se selecteze tipul optim de roată pentru beton.

concluzie

În unele cazuri, depinde foarte mult de precizia măsurătorilor, mai ales atunci când vine vorba de lucrările de reparații și de măsurile de întărire a structurii. Numai datele corecte garantează că va fi aleasă opțiunea necesară pentru acțiunile viitoare. Videoclipul din acest articol vă va ajuta să înțelegeți câteva dintre caracteristicile utilizării dispozitivelor de măsurare.
