Vibratoare pentru beton - garanție pentru stilul de

Conform SNiP, așezarea înaltă a betonului necesită vibrații obligatorii, care asigură densitatea necesară a amestecului și vă permite să scăpați de bulele de aer implicate. Pentru a se asigura utilizarea sa, un instrument de construcții special - mixer de beton. Vă vom spune cum funcționează o astfel de unitate, ce tipuri există și, de asemenea, vă arată cum să faceți un vibrator pentru beton cu propriile mâini.

Compactarea betonului

Calitatea betonării depinde de mulți parametri, astfel de momente joacă un rol deosebit de important:

• Rețeta și compoziția corectă ale amestecului. Din acest parametru va depinde de marca betonului rezultat, ca urmare - rezistența la compresiune a materialului și capacitatea de a rezista încărcăturii, precum și rezistența la îngheț, plasticitatea și alți indicatori de bază;
• Amestecarea de înaltă calitate a componentelor amestecului. Este, de asemenea, o condiție necesară și foarte esențială pentru betonarea normală, deoarece pentru obținerea unei pietre durabile este necesară distribuția cea mai uniformă a tuturor ingredientelor în volume ale amestecului;
• Stil potrivit. Construcția monolitică implică un anumit mod de turnare, cel mai adesea continuu, precum și utilizarea obligatorie a vibrațiilor.

  Fiți atenți! Vibrația este un efect mecanic asupra unui amestec de beton proaspăt, folosind oscilații armonice transmise direct sau prin acțiunea cofrajului sau a cuștii de armare.

Cu ajutorul expunerii la vibrații, este posibilă creșterea densității soluției, precum și eliminarea bulelor de aer, care se implică în mod inevitabil în beton în timpul amestecării și asezării. În plus, viteza de interacțiune a componentelor crește, legătura amestecului cu armarea îmbunătățește, forța și calitatea betonului rezultat crește.

De asemenea, trebuie remarcat faptul că vibrația permite folosirea unor soluții grele și slabe, a căror plasticitate este destul de scăzută.

Fiți atenți! Prin reducerea numărului de pori și a capilarelor din interiorul pietrei, precum și prin creșterea vitezei și a activității interacțiunii componentelor și hidratarea cimentului crește rezistența la îngheț și rezistența la umiditate a materialului obținut. În plus, din cauza vibrațiilor, amestecul umple întregul volum al cofrajului mult mai dens și mai rapid, ceea ce este important și pentru plasarea de beton de înaltă calitate.

Dispozitiv și tipuri de vibratoare

Principiul acțiunii

Toate tipurile de vibrotooluri pentru beton funcționează pe același principiu: energia de rotație este transformată în energie vibrațională, care acționează asupra amestecului. Pentru a implementa această transformare, se utilizează un arbore excentric, centrul de greutate fiind deplasat față de axa de rotație.

O astfel de schimbare duce la o forță centrifugă, care acționează de-a lungul liniei de rază de rotație de la centru la marginea exterioară a cercului.

Deoarece elementul de dezechilibru se rotește în mod constant, direcția forței de întoarcere se schimbă constant și orice forță aplicată (dacă este suficientă) determină mișcarea. Dar, deoarece direcția forței este variabilă, în loc de mișcare direcțională, are loc o oscilație, a cărei frecvență este egală cu frecvența de rotație a arborelui cu excentricul.

Aproximativ, un astfel de design încearcă în mod constant să părăsească poziția inițială, dar, deplasând un milimetru într-o direcție, începe imediat să se miște într-o altă direcție, apoi în direcția opusă.

Pentru a asigura rotația arborelui, folosind diferite tipuri de motoare. Acestea pot fi motoare electrice, motoare cu combustie internă sau acționări pneumatice. Cele mai frecvent utilizate motoare electrice alimentate cu 220 volți.

Procesul de transfer al impactului de vibrație al amestecului depinde de tipul și designul instrumentului, precum și de nuanțele de instalare. În continuare, luăm în considerare principalele tipuri de betoane, dintre care există tipuri de bază:

  Fiți atenți! Concepția vibratorului pentru beton depinde de tipul de construcție, iar metoda de transmitere a vibrațiilor la soluție și metoda de transmitere a rotației către arborele vibratoare din arborele motorului diferă în principal.

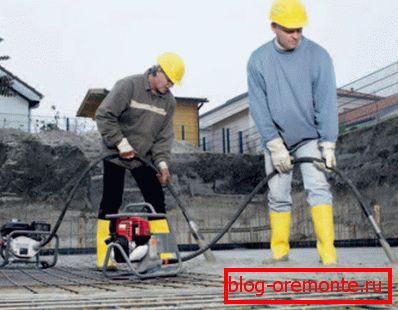

În profunzime

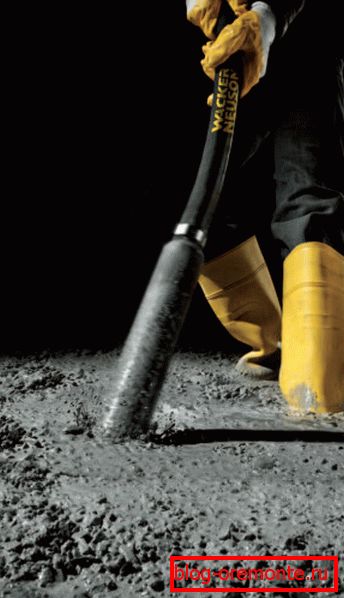

În primul rând, vrem să luăm în considerare tipul cel mai versatil și cel mai comun de instrument - vibratoare adânci sau submersibile.

Ele sunt de două tipuri:

1. Electromecanică cu o frecvență a motorului de 50 Hz și o transmisie flexibilă de rotație;
2. Frecvență înaltă cu un motor submersibil amplasat în vârf.

Primul tip este un dispozitiv format din trei noduri principale:

1. Motorul asincron electric cu o frecvență de 50 Hz. Motorul este amplasat pe suprafața și în exteriorul cofrajului sau zonei de betonare. De regulă se utilizează unități de 0,5 - 2,5 kW;
2. Arbore flexibil, care constă dintr-un cablu din oțel și o teacă flexibilă din plastic. De asemenea, dispozitivul are un mecanism pentru fixarea cablului la arborele motorului la un capăt, la arborele vibratorului - la cealaltă;
3. Vârf vibratoare sau bușon, care este un cilindru de oțel, în care un mecanism planetar de vibrații este montat pe rulmenți și cuplaje.

O astfel de unealtă, de regulă, este portabilă, cu excepția cazurilor în care este efectuată betonarea pe scară largă, iar pachetele de vibratoare sunt suspendate pe un cadru mutat de macarale. Dezavantajele acestui dispozitiv includ o greutate suficient de mare a motorului și o frecvență scăzută a vibrațiilor, deoarece viteza de rotație a arborelui este limitată.

De asemenea, trebuie avut în vedere faptul că arborele flexibil necesită îngrijire și lubrifiere, iar vârful este supus unor efecte grave, care, dacă sunt întreținute necorespunzător, poartă rapid dispozitivul. Avantajul este prețul relativ scăzut al instrumentului.

Unitățile de înaltă frecvență sunt cele mai convenabile și de înaltă calitate, cu toate acestea, și mai scumpe. Aici motorul de înaltă frecvență - 200 Hz - este amplasat direct în buclă, care este scufundată într-o soluție pe un cablu prelungitor special. Frecvența înaltă a vibrațiilor (aproximativ 10-12 kHz) asigură o mai bună compactare a betonului.

Motorul este alimentat de 36 V și este conectat la rețea printr-un transformator și un convertizor de frecvență. Există, de asemenea, vibratoare de înaltă frecvență pentru betonul de 220V, în care sunt încorporate un convertizor de frecvență și un transformator.

  Fiți atenți! Vibratoarele submersibile sunt cele mai convenabile și versatile care sunt potrivite pentru cele mai multe lucrări concrete, cum ar fi construirea fundațiilor, curele blindate, grile, plăci, pereți și coloane cu armare medie.

suprafață

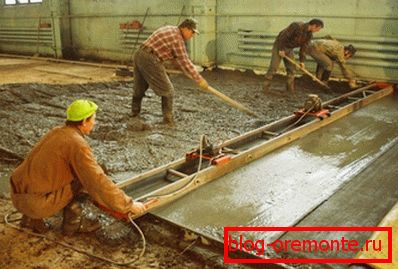

suprafață вибраторы часто называют виброрейками, так как они представляют собой двигатель с эксцентриком, корпус которого передает вибрацию правилу, с помощью которого разравнивают раствор при укладке стяжки. Правило или рейку обычно двигают по маякам, однако возможно и самостоятельное движение.

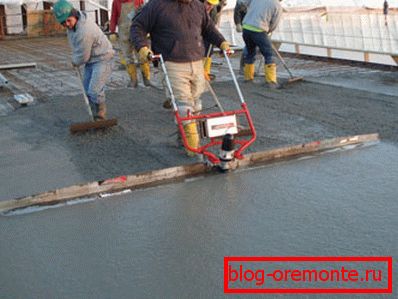

Acest dispozitiv este potrivit pentru construirea de șape, plăci, platforme, căi, trepte etc. De asemenea, există instalații de vibrații la suprafață, în care o platformă metalică este folosită în locul unei șanțuri. Numirea lor este aceeași.

Fiți atenți! Acest instrument are un domeniu destul de restrâns și pentru construirea de obiecte pe scară largă, fundații, coloane, grilaje și centuri nu este potrivit.

extern

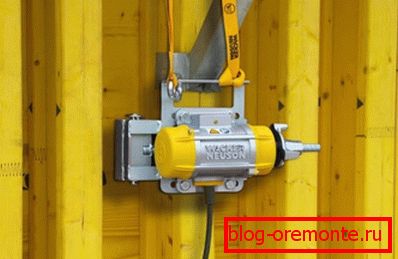

De asemenea, utilizate pe scară largă instalarea vibrațiilor în aer liber. Acestea sunt cele mai simple: un motor cu dezechilibru este atașat la cofraje și transmite vibrații către soluție prin intermediul acestuia.

Astfel de dispozitive s-au dovedit a fi bine construite în monolitică a zidurilor, coloanelor și armofeelor, însă nu sunt potrivite pentru plăci, șape și fundații masive. Produsul trebuie să aibă o suprafață maximă de contact cu cofrarea și să fie suficient de subțire.

Motoarele utilizate aici sunt în principal de înaltă frecvență (este, de asemenea, tipică pentru dispozitivele de suprafață), ceea ce permite așezarea betonului în cel mai calitativ mod și obținerea unui produs puternic cu o geometrie de înaltă calitate.

Fiți atenți! În construcția de coloane, pereți și grătare cu armare frecventă, adesea nu există nici o alternativă la vibratoarele externe, deoarece dispozitivele așezate profund pur și simplu nu vor trece prin armătură.

Efectuarea unui vibrator acasă

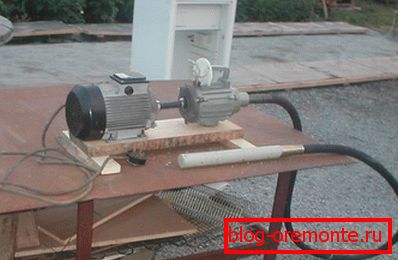

Dacă nu doriți să cumpărați sau să luați un vibrator de beton pentru chirie, instrucțiunile noastre vă vor ajuta să vă construiți singur:

1. Bușonul este fabricat dintr-un cilindru de oțel cu diametrul de 40 mm, în care o brățară de oțel este așezată pe rulmenți, la care este sudată o bucată mai scurtă de tija de oțel cu secțiune pătrată. Un capăt al cilindrului este închis cu un capac pe filet sau preparat, iar din cel de-al doilea arborele este scos și se face o gaură transversală prin care se fixează cu un bolț;

1. Un arbore flexibil este alcătuit dintr-un furtun din cauciuc ranforsat, în interiorul căruia este amplasat un cablu de oțel dintr-o mașină sau un cablu pentru a curăța canalele. La capetele cablului, sudați segmentele tijei cu care va fi atașat la arborele motorului și arborele capătului;

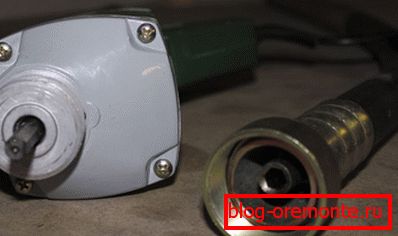

1. Ca motor, este mai bine să utilizați un șlefuitor puternic, deoarece frecvența de rotație este maximă. De asemenea, se potriveste foraj puternic.

1. Este mai bine să închideți îmbinările cu tuburi de cauciuc și gulere din cauza pătrunderii prafului și a mortarului, în special pentru rulmenții cu buza.. Mamă în sine trebuie să fie acoperită cu o carcasă din plastic sau cauciuc pentru a evita coroziunea de contact cu betonul.

  Fiți atenți! Aveți grijă ca nici un fel de apă, soluții sau praf să nu intre în rulmenți, în caz contrar pot să blocheze și să deterioreze motorul.

concluzie

Pentru diferite lucrări de beton, folosiți în mod obligatoriu un vibrator adânc, exterior sau de suprafață pentru beton.

Videoclipul din acest articol vă va ajuta să înțelegeți cum se face stilul cu vibrațiile.
