Vibratoare profundă pentru beton: caracteristici ale

Este dificil să se găsească lucrări de construcție în care nu se utilizează mortar, de exemplu beton. Pentru a lucra cu el există instrumente și unelte speciale care ajută la atingerea calității necesare. În acest articol ne vom concentra pe vibratoarele adânci folosite pentru a sigila soluțiile de beton în structuri monolitice întărite, beton și produse din beton pentru construcții prefabricate.

Teoria generală

Obținerea betonului de înaltă calitate este imposibilă fără compactarea amestecului, dar afectează și rezistența materialului și durabilitatea funcționării acestuia.

În caz contrar, va conține o cantitate mare de aer, de exemplu:

• în consistența plastică, parametrul poate ajunge la 15%;
• în greutate - până la 45%.

Aproximativ presupune că 1% reduce rezistența betonului finit la 5%. Compactarea sa este necesară doar pentru îndepărtarea bulelor de aer și pentru distribuția compactă uniformă a componentelor amestecului.

În caz contrar, aerul prins și agregatele grosiere vor face ca materialul:

• poros;
• cu structură eterogenă;
• fragil.

Vibratorul de beton profund va ajuta la condensarea amestecului de beton.

Modelele sunt:

• intern (adâncime), atunci când piesa de lucru este scufundată în amestecul de beton și transmite vibrații prin carcasă spre acesta;
• suprafață (pad), care sunt instalate pe amestecul de beton pus, iar vibrațiile sunt transmise prin intermediul platformei de lucru;

• exteriorele sunt fixate cu un dispozitiv de prindere direct pe cofraj și transmit vibrații amestecului de beton chiar prin acesta;
• vibroploŝadkami - unități de formare staționare, care sunt utilizate în fabrici și depozite de deșeuri pentru articole prefabricate din beton.

Procesul este următorul:

1. Oscilațiile create de amplitudine mică sunt transmise particulelor unei soluții de beton, din cauza căreia devine fluid, obținând mobilitate sporită.
2. În acest caz, particulele încep să se miște, încercând să ocupe poziția cea mai stabilă sub acțiunea gravitației, iar volumul amestecului de beton devine cel mai mic.

Acest lucru asigură un beton dens cu o structură solidă care nu se teme de apă și îngheț. Bulele de aer în același timp ajung la suprafață și lichidul devine greu. Starea lichidă temporară îi permite să se răspândească în formă și să fie compactată sub propria greutate.

Sfat: pentru rezultate optime, este mai bine să utilizați vibratoare cu mai multe frecvențe (cu un număr diferit de vibrații). Pentru a nu cumpăra, pot fi închiriate, ceea ce este mult mai profitabil.

Echipamentul poate avea următorul tip de unitate:

• electromecanice;
• electromagnetice;
• pneumatice;
• hidraulic;
• cu motor.

Pe lângă componentele uscate, în soluție există și apă. Din teorie știm că pentru întărirea cimentului este suficientă o cantitate de aproximativ 10% din masa sa. Cu toate acestea, în acest caz, va fi inconvenient să lucrați cu soluția.

Prin urmare, apa este de obicei în beton este mai mult decât este necesar. Uscarea, de asemenea, începe să formeze pori, care afectează puterea materialului pentru mai rău. În acest sens, o singură garnitură nu este suficientă pentru a obține betonul necesar. De asemenea, este necesar să se calculeze raportul ciment-apă pentru a obține parametrii necesari.

Sfat: Utilizarea plastifianților în amestec va crește mobilitatea, va reduce volumul de apă, ceea ce va reduce porii și va salva liantul (cimentul).

Utilizarea unui vibrator face posibilă îndepărtarea excesului de apă din soluție, iar plastifianții vor scurta procesul în sine. Acest lucru va garanta faptul că amestecul nu va fi stratificat datorită vibrațiilor lungi.

Sfat: dacă aveți nevoie să demontați structurile din beton sau să le creați caneluri, tăierea betonului armat cu cercuri de diamant este astăzi recunoscută ca fiind una dintre cele mai reușite în această problemă.

Vibratoare profunde

Având în vedere teoria, să ne ocupăm de echipamentele cele mai necesare pentru punerea sa în aplicare - un vibrator profund pentru beton. Se utilizează pentru a efectua compactarea soluțiilor de beton în timpul instalării.

Vibrațiile mecanice produse de echipament contribuie activ la aceasta atunci când sunt scufundate într-un amestec.

Când utilizați vibratoare adânci în soluție:

• contracția este redusă;
• creep scade;
• rezistența la îngheț crește;
• impermeabilizarea este creată.

tipuri

Modelele pot fi de înaltă frecvență și sunt antrenate mecanic. Prețul acestora din urmă este mai mic, totuși durata lor de viață, calitatea compactării betonului și productivitatea sunt semnificativ mai mici. Cel mai bun rezultat este obținut prin vibrații cu o frecvență de 10.000-12.000 pe minut.

În același timp, la sarcină mecanică, viteza scade la 9000, pentru frecvența înaltă această cifră nu depășește 5%. Din acest motiv, utilizarea echipamentului de înaltă frecvență este mai adecvată.

mecanic

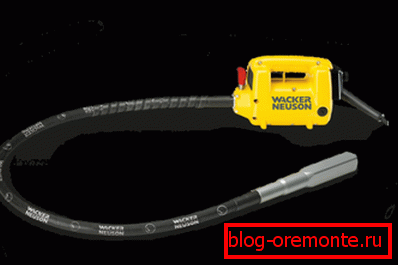

Unitatea poate fi compusă dintr-un motor pe benzină sau electric. Un vibrator cu un excentric încorporat este scufundat în amestecul de beton, care este livrat cu un cuplu de un arbore flexibil.

Sfat: vibratorul mecanic cu un motor electric sa manifestat cel mai bine în munca sa.

Motorul pe benzină limitează mobilitatea și este justificat numai în cazul în care nu există o ramură electrică. Modul de ieșire din această situație poate fi un kit, care include un generator de benzină și un vibrator adânc pentru beton sub 220 volți. Dingo, EnarAVMU (Spania), Imer (Italia) sunt considerate cele mai convenabile echipamente ale unui astfel de plan. Masa motorului nu depășește 5,5 kg, ceea ce face posibilă o purtare ușoară pe șantier pe umăr.

Sfat: nu cumpărați capul vibrator pentru un vibrator cu un diametru mai mare de 50 mm. În caz contrar, din cauza severității, poate pur și simplu să deterioreze echipamentul - să perturbe firele de pe arborele flexibil, iar costul cu el este de obicei egal cu jumătate sau puțin mai mare decât întregul set.

Pentru a prelungi serviciul unui vibrator mecanic, este necesar să efectuați întreținerea unui arbore flexibil la fiecare șase luni. În același timp, se recomandă dezasamblarea și curățarea motorului electric. Foarte adesea în această perioadă se acumulează o cantitate mare de mortar și lapte de ciment. Acest lucru face dificilă răcirea motorului, care poate provoca daune.

Sfat: dacă este necesar, așezarea prin fundația comunicațiilor necesare, veți ajuta găurile de diamant în betonul necesar pentru diametrul coroanelor.

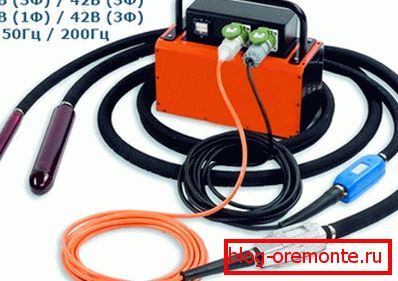

Înaltă frecvență

În acest caz, designul este oarecum diferit - motorul electric este instalat direct în capul vibratorului și este echipat cu excentrici. Corpul său este impermeabil, iar designul oferă izolație electrică.

Sursa de alimentare este o tensiune sigură de 42 V cu o frecvență de 200 Hz și, prin urmare, se numește frecvența sa ridicată. Tensiunea pe echipament provine de la convertorul electronic, alimentat de 220V.

Acesta din urmă este construit pe componente electronice, fără utilizarea pieselor mecanice. Durata sa de viață este aproape nelimitată. Sistemul de protecție împotriva diferitelor situații de urgență a făcut dispozitivul absolut sigur pentru vibratorul conectat la acesta și pentru operator. Echipamentul de înaltă frecvență este protejat de influențele externe și poate fi utilizat chiar și în ploaie.

Aceasta diferă de aparatul mecanic standard:

• durată de viață îndelungată;
• performanță ridicată;
• durabilitate și fiabilitate;
• întreținerea minimă (este suficient să spălați părțile scufundate în beton cu o presiune a apei);
• costuri mici de operare.

Sfat: companiile de construcții, care desfășoară în mod constant lucrări de beton, ar trebui să aibă în stoc un vibrator.

Vibratoare de casa pentru beton

Industria de astăzi este gata să ofere clienților o varietate de tipuri de echipamente pentru sigilarea soluției. Dar poate fi făcută în mod independent și pentru aceasta există mai multe moduri.

Folosim puncher de uz casnic

1. Veți avea nevoie de echipamente cu o capacitate de 1,5 kW. Întregul proces va avea loc în modul "ciocan", așa că comutați pumnul în prealabil.
2. Atașamentul poate fi cel care vine cu vârful, care va trebui să se odihnească pe cofraj.

Sfat: folosiți un puf greas pentru a obține o bună legătură între vârf și cofraj.

Utilizarea acestui vibrator de casă va permite o distribuție mai uniformă a amestecului de beton. Efectul, desigur, este dificil de comparat cu echipamentele profesionale reale, dar va rămâne acolo, astfel încât să puteți folosi în siguranță un astfel de dispozitiv pentru structuri simple.

Dacă trebuie să procesați o adâncime relativ superficială a mortarului, aplicați metoda "splicing". În acest caz, la capătul duzei, sudați o altă parte astfel încât lungimea totală să fie egală cu adâncimea formei prelucrate. Procesul se încheie cu sprijinul său în partea de jos a ultimei rearanjări permanente. Deci, puteți să vă ocupați de zona dorită.

burghiu

Înlocuiți pumnul poate fi un burghiu convențional de impact cu o putere de 1 kW sau mai mult. În acest caz, va trebui mai întâi să faceți o duză specială, care va avea un vârf excentric și durabil din inox.

Instrucțiunea arată astfel:

1. Ridicați un tub din oțel inoxidabil cu o lungime de 400-600 mm și O 30-40 mm.

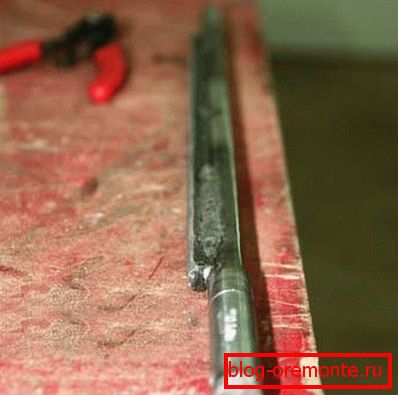

2. Faceți miezul interior al știftului metalic O 12-15 mm. Este necesară sudarea unei plăci dreptunghiulare cu lățimea de 15-20 mm. Este necesară deplasarea întregului mecanism în lateral și menținerea vibrațiilor.

1. Trageți o gaură transversală la capătul tijei pentru a fixa unitatea.
2. Aliniați miezul fabricat cu tubul din oțel.

1. Ridicați 2 lagăre pentru rotația liberă a miezului, acesta din urmă ar trebui să se potrivească bine în ele.
2. Scoateți tija în interiorul tubului și fixați la el rulmenții de pe ambele părți.

Sfat: tăiați din nasul tijei, lăsând aproximativ 5-10 mm. Nu uitați să protejați lagărele de ambele părți ale prafului și murdăriei, în caz contrar proiectul va eșua rapid. Nu le salvați, deoarece vor purta încărcătura principală.

1. Glisați un manșon robust pe cel de-al doilea capăt al tijei, asigurând o protecție completă a traseului de rotație.

1. Puneți tubul pe arbore astfel încât să rămână 40-50 mm pe ambele părți. În timpul rotației, tija va furniza vibrații, care sunt necesare de la echipament.
2. Pe de o parte, potriviți-o pe manșonul pregătit anterior, apoi apăsați-l în orificiul făcut în miezul nostru și conectați-l împreună.
3. Când instalați bucșa, apăsați-o pe lagăr, ascunzând bine conexiunea.

1. Strângeți furtunul de pe manșon și fixați-l cu o clemă pentru furtun, creați un capac de protecție pentru vârf.

După aceasta, un vibrator de tip do-it-yourself este gata de utilizare.

concluzie

Lucrul cu un amestec de beton necesită anumite cunoștințe dacă doriți să ajungeți la un material de înaltă calitate cu caracteristicile necesare. În acest scop, se folosesc vibratoare adânci, care facilitează procesul și permit atingerea calităților declarate.

În plus față de echipamentul profesional, pentru o muncă simplă, îi puteți face din mijloace improvizate. Videoclipul din acest articol vă va ajuta să găsiți informații suplimentare despre acest subiect.
