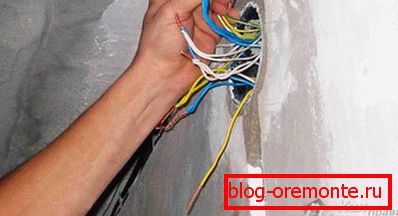

Cum să conectați firele din cutia de joncțiune

Nu se poate face nici un circuit electric fără conexiuni, fire sau cabluri de ramificație. Pentru aceasta este o cutie speciala. Acesta este situat sub tavan și este o cutie rotundă sau pătrată din material polimeric.

În acest articol vom descrie cum să realizăm corect conexiunile, vom arăta diagrame, fotografii și instrucțiuni video.

De ce să folosiți caseta de joncțiune

Există cazuri în care instalarea cablurilor electrice neglijează instalarea unor astfel de distribuitori, având în vedere că aceasta este doar o pierdere de timp, deoarece caseta trebuie instalată mai întâi, apoi trebuie conectată la ea, ceea ce va duce la dificultăți suplimentare. Este mai ușor doar să faceți o răsucire, să izolați și să mușcați zidul. Dar aici trebuie să vă gândiți puțin înainte, deoarece în acest caz lipsesc punctele importante:

• Nu există acces liber la fire. De exemplu, dacă mufa nu funcționează în camera dvs. sau lumina a dispărut, iar după verificare sa dovedit că problema este absența tensiunii. Cum să faci un cec? Curățați complet finisajul? Tăiați de pe tapet, ipsos pentru a ajunge la twist? Aceasta vă va distruge reparația.
• Dacă doriți să instalați o priză suplimentară. Nu este întotdeauna convenabil să-l conectați, așezând firele de la priza instalată anterior. Datorită casetei de joncțiune, puteți face ușor conexiuni noi.
• Codul de reglementare pentru OES spune că "articulațiile și ramurile ar trebui să fie disponibile pentru inspecție și reparații", prin urmare, instalarea unui astfel de distribuitor nu poate fi neglijată.
• Absența unor astfel de distribuitori este contrară standardelor de siguranță la incendiu.

După cum puteți vedea, caseta de distribuție joacă un rol important. Dar instalarea sa este doar începutul. Rămâne să conectați toate firele în el. Care este cel mai bun mod de a face acest lucru? Să ne uităm în unele privințe.

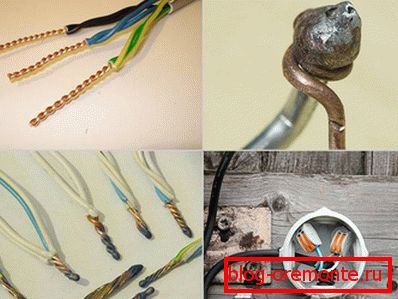

Tipuri de compuși

Care este problema când conectați firele? Asigurați-vă că un contact bun a trăit împreună, astfel încât lanțul să nu se rupă și nu există riscul unui scurtcircuit. Pentru a vă asigura acest lucru, puteți acționa în mai multe moduri:

1. Răsucirea.
2. Testarea presiunii.
3. sudare.
4. Fier de fier.
5. Utilizarea terminalelor cu șurub.
6. Conexiuni boltite.
7. Terminale de strângere automată.

Acestea sunt metode dovedite de-a lungul anilor pe care le puteți utiliza pentru a vă asigura un contact sigur. Să aruncăm o privire mai atentă la fiecare dintre ei. Veți învăța cum să conectați corect firele la oricare dintre aceste opțiuni.

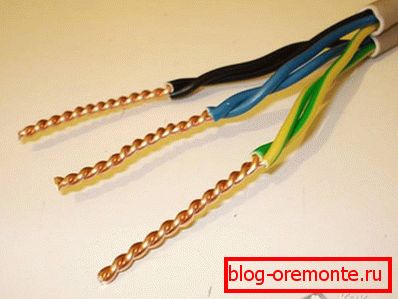

toronare

Această răsucire în cutia de joncțiune este interzisă în mod oficial. În cea de-a șaptea ediție a documentului de reglementare EMP, capitolul 2, clauza 2.1 / 21, sunt enumerate toate tipurile de conexiuni admise, dar acestea nu sunt răsucite. Și acest lucru nu este surprinzător, deoarece un astfel de contact este sensibil la curentul pulsului și are o rezistență mare la contact. În timp, contactul se va deteriora și se va arde. Datorită faptului că zona de contact este mică, cu o sarcină mare, se produce încălzirea și contactul este în continuare slăbit.

Nu se recomandă utilizarea acestui tip de conexiune, în ciuda faptului că unii maeștri o folosesc încă. Dacă alegeți o răsucire, toată responsabilitatea vă revine.

Această opțiune este aleasă din cauza simplității sale. Este suficient să lipiți 10-20 mm de izolație și să răsuciți firele unul cu celălalt cu clești. La fel și părinții și străbunicii noștri. Dar o astfel de conexiune este deseori nesigură, mai ales dacă se folosește un miez de aluminiu.

Crimp Cuplaj

Destul de fiabilă metodă pentru care va trebui să achiziționați o manșon de legătură. Trebuie să o ridicați pe baza diametrului fasciculului conectat. În funcție de firele pe care le conectați, materialul manșonului însuși este ales. Pentru firele de cupru, manșonul ar trebui să fie cupru, pentru aluminiu - aluminiu. Pentru a face conexiunea fiabilă, manșonul este comprimat cu o unealtă specială numită clești de presare. Această tehnologie este destul de eficientă și este, împreună cu alte metode, în documentele normative.

Pentru a vă conecta în acest fel, aveți nevoie de:

1. Îndepărtați izolația, având în vedere lungimea manșonului.
2. Răsuciți firele în pachet și introduceți-le în manșon.
3. Strângeți manșonul cu ajutorul căpușelor.
4. Izolați locul de răsucire cu bandă de bandă sau izolare.

În această lucrare, utilizarea cleștilor nu este recomandată, deoarece conexiunea nu va fi suficient de fiabilă. Este mult mai bine să cumpărați clești de presă sau să le împrumutați de la vecinii buni.

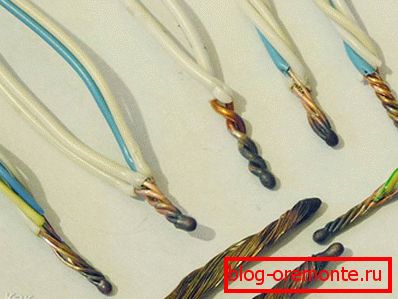

sudare

Această metodă poate fi numită cea mai fiabilă și sigură, deoarece firele sunt conectate prin fuziune și devin una. Datorită faptului că sudarea nu se va oxida, în timp, acest contact nu va slăbi. Dar, pentru a efectua o astfel de lucrare, veți avea nevoie de abilități pentru a lucra cu echipamente pentru sudare.

Pe lângă competențe, trebuie să vă pregătiți:

• Mașină de sudura de 24 volți cu o capacitate mai mare de 1 kW;
• mănuși de protecție pentru a proteja pielea;
• ochelari sau o mască pentru sudare;
• șmirghel pentru fire de stripare;
• cuțit de birou pentru îndepărtarea izolației;
• carbon electrod;
• flux, datorită căruia topitura va fi protejată de expunerea la aer.

După ce toate uneltele și materialele sunt gata, rămâne doar să faceți sudura, ceea ce nu este dificil. Lucrările pot fi împărțite în mai multe etape:

1. Îndepărtați izolația la 60-80 mm și șlefuți-o cu șmirghel. Venele ar trebui să strălucească.
2. Conectați firele prin răsucire, înfășurându-se unul peste celălalt, astfel încât capetele să fie la nivelul unuia de celălalt. Se recomandă o lungime de cel puțin 50 mm.
3. Turnați fluxul în locașul electrodului.
4. Puneți "masa" dispozitivului pe firul gol, porniți aparatul de sudură și apăsați electrodul în partea de sus a răsucirii.

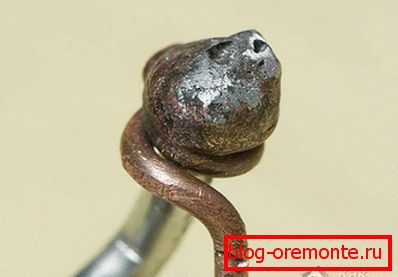

5. Țineți electrodul până când se formează o minge, numită punct de contact. De obicei durează 1-3 secunde.
6. Rămâne să se limpezească punctul de flux și să se izoleze locul de sudură cu un tub sau bandă de contracție.

Acest tip de compus va dura mult timp. În unele dintre vechiului Hrușciov, astfel de sudura a fost păstrată timp de 50 de ani și și-a îndeplinit în mod stabil funcția.

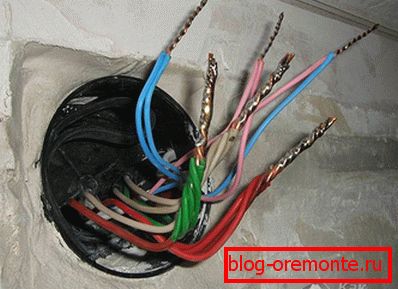

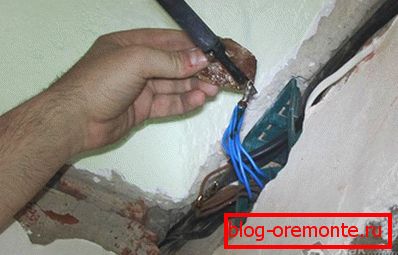

Fier de fier

Metoda este foarte asemănătoare cu sudarea, numai în acest caz firele sunt conectate prin lipire. Pentru aceste lucrări veți avea nevoie de un fier de lipit. Pentru muncă aveți nevoie de:

• fier de lipit;
• fină șmirghel;
• канифоль (flaut);
• perie pentru aplicarea colofonului;
• cupru de plumb cu plumb.

Procedura este aceeași ca la sudare:

1. Îndepărtarea izolației și îndepărtarea șmirghelului.
2. Răsucirea.
3. Aplicarea fluxului.
4. Îndepărtați direct. Fierul de lipit se topeste de lipire, care trebuie să curgă în răsucirea în sine, conectând ferm firele unul la celălalt.

Adesea această metodă fire de cupru de lipit, dar dacă vă cumpărați un lipit special pentru lipire de aluminiu, atunci puteți de asemenea, de lipire de cupru din aluminiu.

Lipirea este destul de fiabilă, dar nu este recomandată în acele locuri unde există căldură puternică. Mai mult, sub acțiunea mecanică, conexiunea poate slăbi.

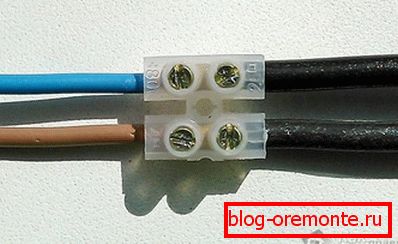

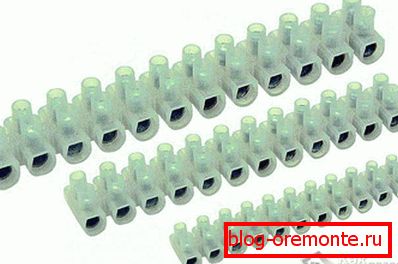

Utilizarea terminalelor cu șurub

Această metodă este rapidă, simplă și eficientă. Și cel mai important, metale diferite pot fi combinate cu astfel de cleme. De exemplu, dacă aveți nevoie să conectați conductorii de aluminiu și de cupru, ceea ce, în sine, este cunoscut a fi contraindicat. Aceste clipuri sunt foarte simple și compacte, iar valoarea lor poate să vă surprindă.

Pentru a conecta firele cu clipuri, trebuie să efectuați numai 2 pași:

1. Îndepărtați izolația de 5 mm.
2. Introduceți în cleme și strângeți șurubul.

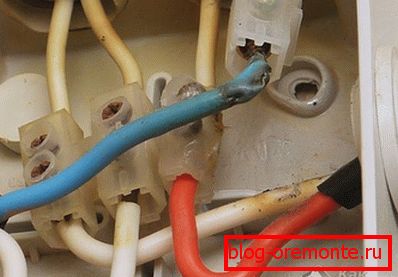

Asta e tot, după cum puteți vedea, totul este foarte simplu și rapid. Este important să controlați forța cu care strângeți. Strângerea șurubului prea mult poate deteriora firele. Mai ales trebuie să fii atent când lucrați cu fire de aluminiu.

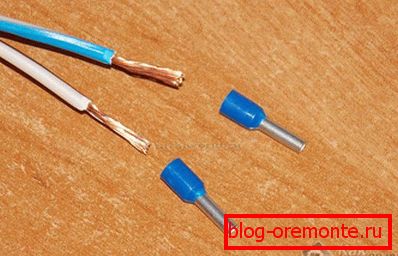

Singurul dezavantaj al conexiunii cu șurub este că, atunci când lucrați cu un cablu multicore, acesta trebuie să fie îndoit cu o duză specială pentru a asigura contactul normal și integritatea sârmei.

Conexiuni boltite

O astfel de legătură este destul de fiabilă, dar greoaie. Pentru cutiile de distribuție moderne, nu va funcționa din cauza dimensiunilor sale, ci pentru cutiile mari de stil vechi - doar dreapta. Această metodă poate combina atât metale omogene, cât și metale diferite. Lucrările se efectuează după cum urmează:

1. O șaibă de oțel este pusă pe șurub.
2. Izolația este scoasă din conductoare și este formată sub forma unui inel.
3. Primul inel este pus pe bolț.
4. Apoi, la rândul său, există o altă șaibă de oțel, care este pusă pe șurub după prima.
5. De deasupra pune al doilea fir de legătură.
6. Tot acest "sandwich" este fixat cu o piuliță.
7. În cele din urmă, totul trebuie izolat.

Este acest design care face ca contactul să fie voluminos. Dacă aveți nevoie să conectați mai multe perechi de fire, atunci această opțiune nu va fi cea mai bună.

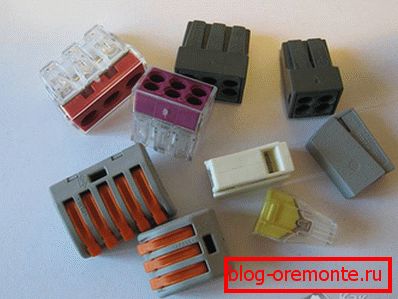

Terminale de strângere automată

Această metodă poate fi numită cea mai modernă, populară și ușor de utilizat. Tot ce ai nevoie este să cumperi terminale speciale în magazin. În interiorul acestor terminale există o pastă specială care împiedică oxidarea metalelor. Datorită acestui fapt, pot fi inserate în astfel de compuși diferite metale.

Locul de muncă este după cum urmează:

1. 10 mm izolație este îndepărtată din fiecare fir.
2. Pârghia, care se află pe clema, se ridică.
3. Conductoarele sunt introduse în conector.
4. Pârghia este coborâtă în poziția inițială.

Dacă clipurile dvs. nu au pârghii, trebuie să fie introduse înainte ca terminalul să se fixeze pe poziție.

Am considerat cele mai fiabile metode prin care puteți conecta firele într-o cutie de joncțiune. Aceasta este o etapă foarte importantă a lucrărilor electrice, deoarece 70% din greșelile din timpul lucrării constau tocmai în conectarea greșită a conductorilor. Dar dacă, chiar dacă nu aveți experiență în lucrări similare, veți folosi metodele descrise în acest articol, puteți face cu ușurință totul în conformitate cu cerințele standardelor. Dar care dintre aceste metode de alegere depinde de capacitățile și dorințele dumneavoastră.

video

Acest videoclip arată modul de conectare a casetei de joncțiune:

Veți învăța totul despre încovoierea firelor sau încrețirea sfaturilor de materialele furnizate în acest videoclip:

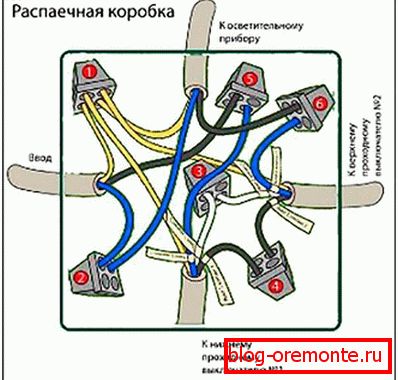

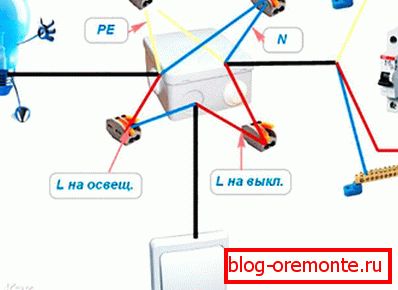

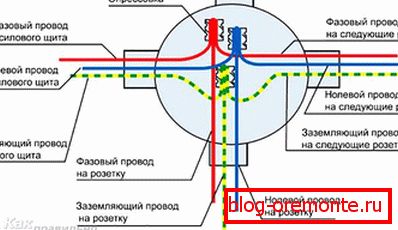

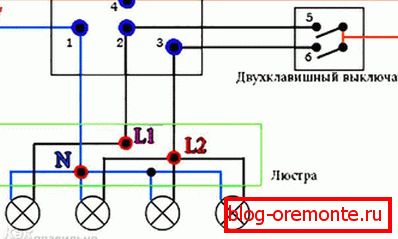

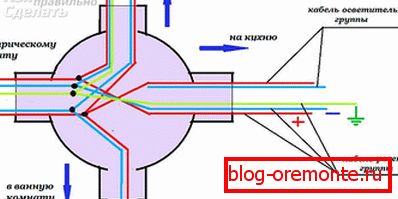

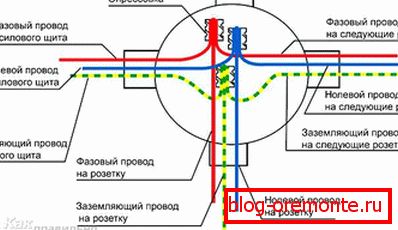

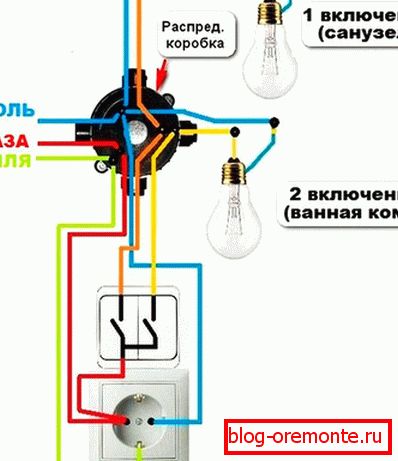

scheme
