Cum să conectați o priză cu împământare

În clădirile private și în apartamentele din clădiri noi, a căror instalare este realizată cu ajutorul unui cablu tridimensional, problema de împământare este de obicei rezolvată cu ușurință. Dar cum să conectați o priză cu împământarea în casele clădirilor vechi, nu toată lumea știe.

În astfel de case, cablajul este realizat sub forma unei linii cu două fire, din acest motiv sarcina este oarecum mai complicată. Pentru ao rezolva, va trebui să luați o serie de acțiuni suplimentare. Aceste operațiuni se aruncă, de obicei, până la organizarea unui alt miez (legat la pământ), întins de la panoul plat până la ecranul de protecție electrică împământat.

Opțiuni de împământare

Când efectuați lucrări electrice, permițându-vă să vă conectați ușor la priza de rețea cu împământare, sunt posibile următoarele opțiuni:

• Plasarea unei bară de autobuz suplimentară din sârmă de cupru cu un anumit diametru și întinsă de la cameră la placa de distribuție a accesului cu terminale de împământare libere.
• Aranjarea așa-numitei "zeroări", esența căreia constă în conectarea contactului de împământare a orificiului de ieșire cu firul "zero". Specialiștii electricieni consideră această metodă de conectare mai preferabilă, deoarece în acest caz devine posibilă utilizarea dispozitivelor de deconectare de protecție în linie.

Izolarea firelor furnizate apartamentului pentru confortul conexiunii se face în culori diferite. Conductorul de împământare, în conformitate cu standardul, este izolat cu o culoare galben-verde mixt, în timp ce firul de fază este, de obicei, realizat din teacă maro sau roșie. Sârmă "zero" în majoritatea cazurilor este realizată cu izolație albastră sau albastră.

Dacă în apartament există cutii de joncțiune, conexiunea se poate face direct la ele (dacă există, desigur, un al treilea conductor de împământare).

Procedura de conectare

Imediat înainte de a conecta o priză cu împământare dublă, va trebui să efectuați următoarele operații pregătitoare:

• Îndepărtați capetele firelor care alimentează sursa de alimentare;
• scoateți capacul decorativ din produsul montat;
• slăbiți șuruburile de fixare la bornele la care firele vor fi mai târziu conectate.

Alte manipulări asociate cu prizele de conectare sunt reduse, de regulă, la următoarele operații:

1. Capetele firelor, care sunt scoase din cutia de aterizare din plastic, sunt conduse către contacte și încărcate în găurile terminale corespunzătoare. Fazele și firele neutre pot fi conectate fără a ține seama de scopul lor funcțional (adică pot fi schimbate). În schimb, conductorul de masă trebuie să fie conectat la un bloc de borne cu o denumire specială, care este un simbol de sol.
2. După conectarea firelor, carcasa din priză fără capac este fixată de șuruburi cu auto-filetare pe cutia de montare din plastic (cutie); în același timp, firele de aprovizionare sunt îngropate în cutie.
3. Prizele de tip vechi sunt echipate cu picioare speciale, care permit fixarea carcasei prin strângerea șuruburilor.
4. După fixarea orificiului de evacuare din placa inferioară, trebuie să verificați din nou șuruburile de pe bornele terminale și numai atunci să înlocuiți capacul decorativ.

În concluzie, trebuie să vă avertizați că, înainte de a efectua întreaga gamă de măsuri pentru conectarea prizei, asigurați-vă că ați scos sursa de alimentare din întregul apartament. O astfel de oprire se face, de obicei, prin oprirea mitralierei corespunzătoare sau prin deșurubarea dopurilor.

video

În următorul videoclip, puteți vedea cum este instalat un soclu la pământ la un nivel profesional:

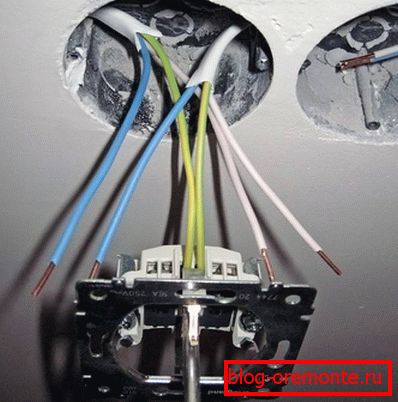

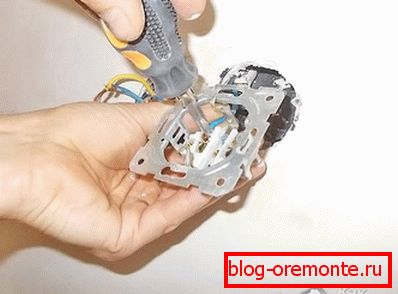

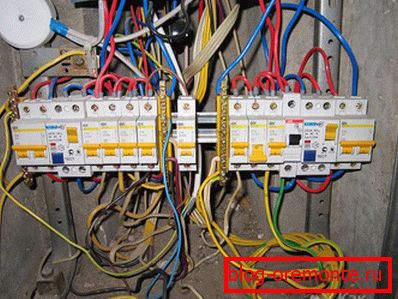

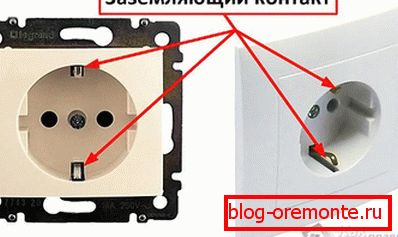

fotografie

scheme

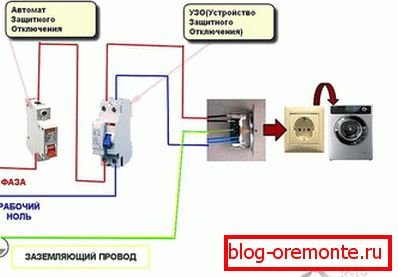

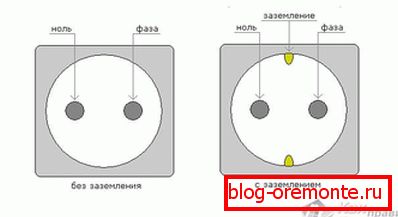

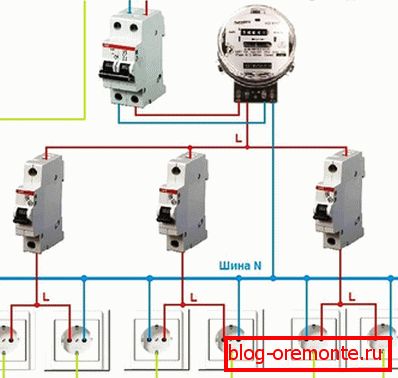

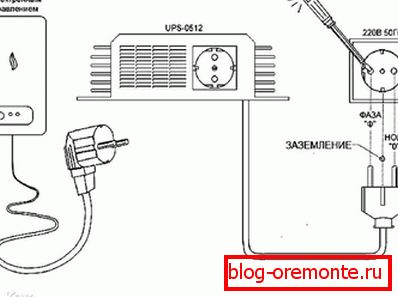

Schemele oferite de noi vă vor ajuta să conectați corect soclul cu împământare:
