Cum să desprindeți firul

În procesul de instalare a firelor, una dintre cele mai critice etape de lucru este îndepărtarea izolației. Nu conteaza izolatie din sarma de aluminiu, cupru, email sau plastic, in fiecare caz este necesar sa se respecte tehnologia atunci cand este stripata. Dacă ignorați recomandările și sfaturile privind desprinderea firului, atunci caracteristicile tehnice ale sistemului electric fabricat vor fi scăzute. Luați în considerare câteva tehnici de îndepărtare a izolației dintr-o mare varietate de fire acoperite.

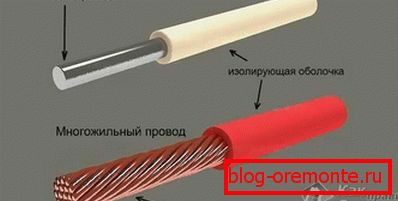

Caracteristicile structurii firelor

Firele sunt de două tipuri:

1. Odnožil'nye.
2. Multifilar.

Prin un singur miez se înțelege un fir în care o secțiune transversală este formată de un singur conductor sau un fir. În ceea ce privește eșantioanele, secțiunea transversală a unui astfel de fir este formată din mai multe fire subțiri, care în unele cazuri se intersectează unul cu celălalt. Pentru a face sârma elastică elastică și elastică, se adaugă un fir la structura care seamănă cu un fir din nailon. Luând în considerare aceste caracteristici, tehnologia de îndepărtare a izolației în fiecare caz în parte poate fi diferită.

Curățarea cuțitelor

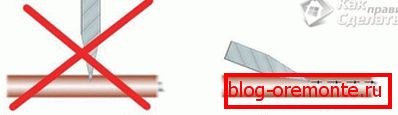

Când scoateți izolația cu un cuțit, este imposibil să tăiați firele într-un cerc cu o lamă într-o poziție perpendiculară - se poate forma o crestătură a unui conductor de cupru. Ca urmare, cu o ușoară îndoire, firul se va sparge ușor și rapid în acest loc, mai ales dacă ați luat pentru a desigila firul cu o grosime de 0,6-0,8 mm. După mai multe curbe firul se rupe complet. La desprinderea firului cu un cuțit, lama trebuie să fie aproape în același plan cu axa firului. Pre-izolația este tăiată de-a lungul miezului. Izolarea tăiată de-a lungul ei este lăsată deoparte și pur și simplu tăiată.

Cu această opțiune de stripare este important să fiți atent, deoarece vă puteți răni cu ușurință mâinile.

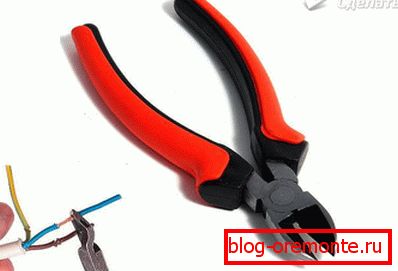

Utilizând cuțitele laterale

O astfel de unealtă ca tăietorii laterale este adesea folosită incorect. Instrumentul este luat în mână, deoarece este necesar, fără a se acorda atenție direcției marginilor de tăiere. Dacă se utilizează în mod necorespunzător, tăietorii laterali vor trebui să facă mari eforturi. În plus, în acest caz există un risc ridicat de rupere a firului împreună cu izolația.

Este important ca marginile de tăiere să fie orientate în direcția opusă a sculei. Cu această opțiune, lama va tăia izolația, chiar și cu puțin efort. Ca urmare, tubul izolator este scos de pe suprafața conductorului, fără a se deteriora.

Metoda reflow

În prezența unui fier de lipit, puteți îndepărta rapid izolația cu ajutorul unei metode termice. Pentru a face acest lucru, încălziți vârful fierului de lipit și rulați ușor prin izolația din plastic. După încălzire, materialul plastic se va topi și se va îndepărta. Această metodă nu încalcă conductorul. Dacă aveți nevoie să lăsați un număr mare de cabluri cu o astfel de înfășurare, se recomandă utilizarea unui dispozitiv special. De exemplu, un arzător special ar fi potrivit pentru un copac cunoscut anterior ca "model".

Metoda de reflow este cea mai eficientă dacă cablarea este veche. După o viață lungă, înfășurarea din plastic a firului devine dură și fragilă. Mai mult decât atât, dacă firul iese din cutia de joncțiune cu două sau trei centimetri, nici cleștele, nici cuțitul nu pot face față cu acesta. Și dacă folosiți o brichetă sau un fier de călcat, apoi îndepărtați firul.

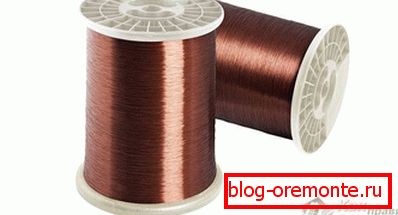

Și dacă firul emailat

Dacă conductorul are o grosime de 0,2 mm, atunci cea mai bună opțiune ar fi o metodă mecanică de stripare. Pentru a face acest lucru, utilizați un cuțit sau șmirghel, care este izolat răzuit.

• Pentru prelucrarea cablului, care are o izolație subțire, puteți folosi șmirghel de secțiune fină. Îndoiți-l în jumătate cu șmirghel în interior. Apoi puneți cablul în foaia îndoită de șmirghel și, apăsând ușor degetele, trageți firul. Această procedură trebuie continuată până când smalțul este decojit.
• Dacă se utilizează un cuțit, este necesar să se pună o parte a cablului pe o bază solidă. Apoi, trebuie să o rotiți într-un cerc până când smaltul este răzuit de pe suprafața conductorului.

Dacă conductorul este chiar mai subțire și are un diametru mai mic de 0,2 milimetri, atunci metoda mecanică nu va fi eficientă. Acest lucru se datorează faptului că, în consecință, smaltul nu dispare și firul însuși se poate rupe. În acest caz, puteți stăpâni metoda termochemică utilizând o izolație cu fier de lipit și clorură de vinil. Pentru a începe, încălziți fierul de lipit, apoi puneți clorura de vinil pe masă, iar în partea de sus a firului și de-a lungul acestuia duceți fierul de lipit. Sub influența temperaturii înalte se produce clor, care va curăța firul de la smalț.

În majoritatea cazurilor, astfel de fire sunt utilizate în comunicațiile radio și se înfășoară pe bobine inductive. El are și un nume - Litz. În aspectul său, se caracterizează prin prezența unui număr mare de fire subțiri, care sunt răsucite într-un conductor și în același timp acoperite cu smalț.

Nu mai puțin interesant este o altă opțiune pentru îndepărtarea izolației de email de la sârmă. Va trebui să cumpărați tablete de aspirină. Sârmă este pus pe ele și este, în mod similar, trecut printr-un vârf fier de călcat încălzit. Ca rezultat, firele sunt expuse și plus totul este conservat.

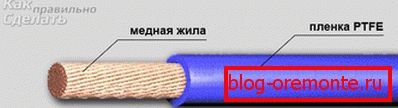

Îndepărtarea izolației PTFE

Prin fluoroplastic se înțelege un polimer care este produs printr-o metodă chimică. Are o serie de caracteristici pozitive, de exemplu, nu se uda de apă și este foarte rezistentă la materii organice. Caracteristicile sale tehnice îi permit să reziste la temperaturi de până la 300 ° C! Ca o izolație este opțiunea ideală, dar principalul dezavantaj este prețul ridicat. În acest sens, o folosesc în cazuri speciale. În viața de zi cu zi se aplică multor amatori radio, deoarece după lipire are un aspect estetic, ocupă puțin spațiu și nu se topește.

Materialul în sine are forma unei panglici subțiri înguste. Ea, la rândul ei, a rănit strâns pe firul răsucite. Stripați această izolație este posibilă numai cu un cuțit. PTFE este răzuit la lungimea dorită. Imediat ce firul este expus, izolația este retrasă până la lungimea dorită, iar restul fluoroplastic este tăiat.

Izolație din țesătură din cauciuc, tăiată prin oricare dintre metodele de mai sus. Principalul lucru este de a preveni incizia nucleului principal!

Stripper automat

Toate metodele de mai sus sunt manuale. Acestea necesită mai mult timp și atenție, ca să nu mai vorbim de experiență, atunci când vine vorba de cabluri eșuate cu o secțiune transversală mică. Dacă lucrați în această zonă și în mod regulat trebuie să curățați firele de izolație, cel mai bine este să automatiziți parțial acest proces. Pentru aceasta, căpușele au fost special dezvoltate sau altfel ele sunt numite - un stripper.

Cu stripperul, izolația este îndepărtată la atingerea unei palme. Luați în considerare modul de stripare a cablurilor folosind un model WS-04 de stripare.

Caracteristicile tehnice ale unui stripper de WS-04:

• Puteți scoate izolația și mușca firele O0.5-2.7 mm cu o secțiune transversală de 0.2 până la 6.0 mm² fără pre-setare.
• Când instalați un șurub microscopic, puteți scoate izolația dintr-un fir subțire de dimensiuni de la 0,25 până la 0,5 mm.
• Dispozitivul de stripare vă permite să conectați conectorii pe firele fără izolație, izolate sau conductori auto sub clema dublă de 0.8-2.7 mm.

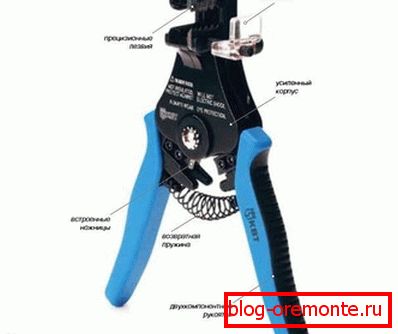

Prin apariția sa, striperul seamănă cu căpușe, la sfârșitul cărora există o pârghie de camă. Capacele superioare sunt mobile și cele inferioare sunt fixe. Pentru a fixa firul este perechea din stânga și dreptul de a scoate și tăia izolația. La prima notă a mânerelor, cama din stânga fixează firul, iar cel drept își taie muchia ascuțită în izolație. Cu reducerea constantă a pârghiilor, izolația este îndepărtată treptat de pe fir. Procesul de stripare a firului de stripare durează câteva secunde.

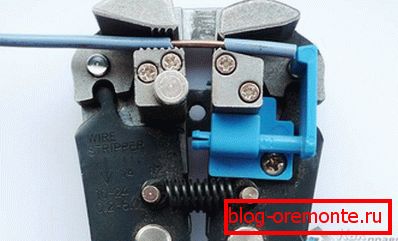

Procesul de lucrare secvențială cu un model de stripare WS-04 cu un singur fir, cu fir și două fire:

1. Sârmă este înfășurat între cuțite de tăiere, care sunt situate pe partea interioară a mânerului. Atunci ar trebui reduse. Rezultatul este un capăt tăiat al firului fără deformare. Pentru comparație, tăiați capătul tăișului este întotdeauna aplatizat și ușor ascuțit.
2. În următoarea etapă, un capăt al firului este introdus între buretele mobil și fix. După comprimarea mânerelor, izolația este îndepărtată. Cu o astfel de lucrare pe dirijor nu există nici o crestătură.
3. Pentru a regla lungimea exactă a izolației care trebuie îndepărtată, puteți utiliza limitatorul mobil albastru.

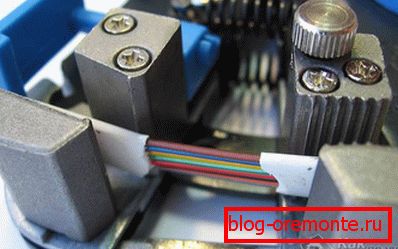

4. Pe o conductă cu două conductori, izolația este îndepărtată de un stripper în două treceri.
5. De la prima abordare, tubul clorvinilic este îndepărtat.
6. În a doua etapă, izolarea de la două fire este eliminată simultan.

Durata de lucru poate dura nu mai mult de 5 secunde!

În plus, dispozitivul de stripare poate fi de asemenea utilizat pentru a îndepărta izolația unui cablu telefonic înainte de al apăsa în conectorul RJ-11. Dacă se utilizează o conexiune cu șurub, izolația este îndepărtată din fire cu o singură mișcare.

De asemenea, stripperul poate fi utilizat pentru a îndepărta firele ecranate. În primul rând, trebuie remarcat că este o sarcină destul de dificilă, mai ales că este complicată dacă dirijorul este subțire. Deci, în primul rând, izolarea este îndepărtată din panglica de protecție. Pentru a scoate firul central, teaca este desfăcută cu un ac sau vârf. Rămâne să se facă o mișcare cu un stripper și firul este eliberat din izolare. Protecția manuală a firului ecranat este o muncă laborioasă, mai ales dacă aveți doar un cuțit la îndemână. Cuțitul este foarte ușor să deterioreze firul!

Deci, aparent stripperul este un instrument destul de versatil care curăță diferite fire de izolare.

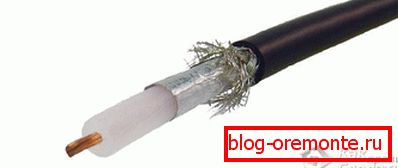

Cablu coaxial

Puteți, de asemenea, să îndepărtați izolația de pe cablul coaxial cu propriile mâini. Deși echipamentul pentru acest scop este ieftin și accesibil, vă vom spune cum să faceți lucrul cu clește și cuțit. De regulă, acest cablu este utilizat pentru conectarea la televiziunea prin satelit și pentru conectorii standard F.

Instrucțiuni pas cu pas despre desprinderea firului coaxial:

1. Cablul trebuie scos din corp.
2. Luați un cuțit de papetărie și apăsați ferm cablul la un unghi drept de la capătul cablului, la o distanță de 2,5 cm. Nu puteți apăsa capătul lamei, altfel se va rupe și poate sări în ochi.
3. În acest stadiu, este necesar să se taie manta exterioară, mantaua, stratul de folie și spuma dielectrică. În majoritatea cazurilor, este alb. Sunt astfel de straturi și vene înconjurate. În procesul de imersare a lamei în cablu, veți simți o rezistență. De îndată ce lama a coborât la jumătate de fir, este necesar să-l împingați mai puțin. Este extrem de important să nu se deterioreze miezul central!
4. Apoi trebuie să treceți prin cercul cablului. Procedând astfel, aveți grijă să nu lăsați crestături pe miez.
5. Acum trageți și răsuciți marginea tăiată a izolației. Prin astfel de acțiuni, puteți scoate capătul tăiat al izolației.
6. În cazul în care cablajul iese din sub căptușeala cablului, tăiați-le cu dispozitive de prindere astfel încât să nu se extindă dincolo de marginea mantalei. Este important să cercetați firul pentru serifi. Dacă există, procedeul de mai sus va trebui repetat.
7. Spuma dielectrică poate rămâne parțial pe miezul principal. Puteți să o eliminați doar cu unghia.
8. Pentru a conecta cablul la conectorul F, îndepărtați mai întâi o mică parte a carcasei superioare.
9. Pentru a face acest lucru, de la locul anterior tăiat măsura opt milimetri. Faceți o tăietură pe coajă de sus. Ca și în cazul anterior, incizia este făcută perpendicular pe fir. Aveți grijă să nu încuiați teaca. În unele modificări ale conectorului F nu este nevoie să se scoată mantaua, în timp ce altele, din contră, ar trebui să o îndepărteze.
10. Dacă nu sunteți sigur dacă aveți nevoie de panglică în cazul dumneavoastră, lăsați-l temporar. Această panglică este situată în jurul spumei dielectrice. Cablajul său este mai puțin decât părul uman, deci toate lucrările ar trebui să fie efectuate cu atenție. Doar la fel, tăierea trebuie făcută cu vârful lamei de-a lungul firului.
11. Îndepărtați opt milimetri de teacă de cablu, astfel încât spuma dielectrică înfășurată în bobină să rămână pe miez.
12. Panglică înfășurată peste cochilia exterioară. Deci, dielectricul este expus. În această etapă, acordați atenție cerințelor conectorului F: exact ce capăt al firului ar trebui să fie în carcasa dvs.
13. Nu trebuie să existe cablare posibilă între panglică și miezul central. Pe fundalul unui dielectric alb, acesta va fi clar vizibil.
14. La capătul cablului este amplasat conectorul F.
15. Dielectricul trebuie să fie amplasat la partea inferioară a conectorului după ce este montat pe el. Este inacceptabil ca el să privească sau să nu ajungă la partea inferioară a conectorului.

Nu este permisă contactul cu vibrația cu conectorul F.

Acum, conectorul F este gata de funcționare.

Izolatoare de cabluri izolate

În mod separat, ar trebui să se spună despre cuțite speciale care sunt utilizate direct pentru izolarea izolației de la un cablu. De exemplu, cel mai popular este un cuțit de croșetat. În operare, este mult mai convenabil decât papetărie. În plus, datorită lamei groase, ei pot lucra cu mai multă încredere și cu curaj. Va fi dificil să tăiați izolația firului, dar tăiați cablul: de aici aveți nevoie. Un astfel de cârlig se potrivește bine în mantaua de cablu, astfel încât să nu sară din el. Cu toate acestea, acest instrument nu are toate avantajele, deoarece nu poate oferi o bună îndepărtare a cablurilor.

Cunoscut un alt cuțit special.

La lucru, este foarte simplu. Pentru începători, utilizați degetul mare pentru a strânge o bretele speciale. Se află sub el că veți firul firului. În acest moment, un cuțit mic care se învârte în jurul axei sale se scurge din mâner. După montarea cablului, consola îl apasă pe acest cuțit. Faceți două sau trei rotiri în jurul firului până când obțineți o tăietură. Acum, fără a scoate un fir, trageți mașina cu efort spre sfârșit. Cuțitul se va întoarce și se va tăia de-a lungul cochiliei. În cele din urmă, rămâne să scoateți pur și simplu partea de tăiere și să continuați să lucrați.

Singurul dezavantaj al acestui dispozitiv este acela că este necesar să reglați roata direct la adâncimea unui anumit tip de fir. Pentru a configura, puteți folosi o bucată de fir.

De asemenea, acest cuțit nu reușește să facă față cu succes eliminării izolației. Acest lucru se datorează faptului că dispozitivul poate înclina un cablu gros în timpul unor acțiuni neatent.

Deci, am luat în considerare cele mai comune metode de îndepărtare a izolației de la fir. Poate că una dintre metodele de mai sus va fi utilă în cazul tău. Lucrare de succes pentru tine!
