Cum se conectează firele de aluminiu

Practic fiecare electrician va spune și va fi de acord că electricitatea este știința contactelor. În practică, acest lucru devine evident. Un număr mare de probleme în alimentarea cu energie electrică se datorează supraîncărcării mari a cablului, precum și datorită contactelor slabe din cutia de joncțiune. În acest articol, ne vom concentra pe ultima problemă, și anume cum să conectăm fire de aluminiu.

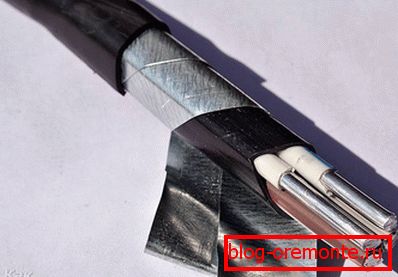

Care este caracteristica lor

Aluminiu are proprietăți speciale de metal care pot fi dificil de legat. Datorită oxidării, pe aluminiu se formează o peliculă de oxid care împiedică trecerea curentului electric. Această peliculă se va topi numai la o temperatură de cel puțin 2000 ° C, iar această cifră este superioară punctului de topire al aluminiului în sine. Mai mult, dacă curățați mecanic filmul de oxid, după un timp, acesta apare din nou.

Dacă doriți să lipiți aluminiu, atunci acest film va împiedica lipirea să adere la miez. De asemenea, la sudare, filmele formează incluziuni care afectează negativ calitatea contactului. Printre altele, aluminiul face parte din categoria metalelor, care se caracterizează prin fluiditate ridicată și fragilitate. În consecință, contactul trebuie protejat în totalitate de efectele mecanice posibile. De exemplu, dacă conectați aluminiu cu o clemă de șurub, trebuie să strângeți în mod regulat contactul, deoarece aluminiu, ca să zicem, "iese din" sub contact, care, la rândul său, slăbește.

Există vreo modalitate de a asigura conexiunea firului de aluminiu? Luați în considerare câteva metode comune și decideți cât de bine să faceți acest lucru.

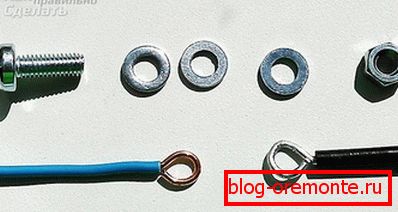

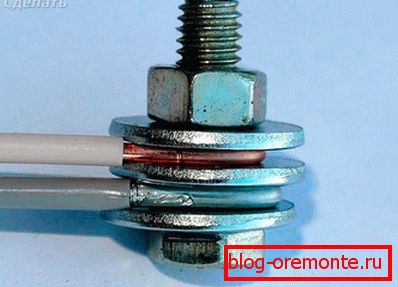

șurub

Această metodă de conectare este foarte simplă. Este necesar să îndepărtați firul de izolație cu 20 mm. După vena, se recomandă curățarea pielii cu granulație fină. Apoi, răsuciți conductorul gol în inel și introduceți-l în șurubul de fixare, care trebuie strâns strâns.

Dezavantajul acestei metode de conectare este că datorită fluidității aluminiului, din când în când, contactul trebuie strâns. Prin urmare, joncțiunea trebuie să fie într-un loc accesibil.

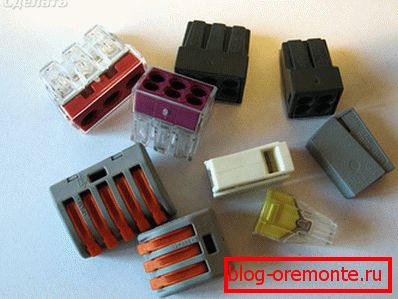

primăvară

În acest caz, sunt utilizate blocuri terminale speciale. Datorită prezenței unui resort special, nu este nevoie să strângeți în mod regulat contactul. Sârmă de aluminiu lipită este ținută în siguranță. Există plăci de borne atât de unică folosință, cât și reutilizabile. Dispozitivele de ungere sunt utilizate pentru conectarea firelor, fără deconectare suplimentară. Firul este introdus în orificiul clemei, nu-l trageți înapoi. În ceea ce privește conexiunea reutilizabilă, firul este tras cu ușurință dacă apăsați maneta specială care ține firul.

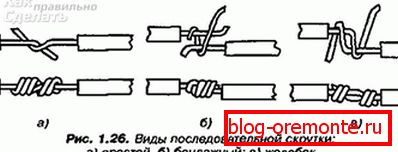

toronare

În cazuri rare, firul de aluminiu poate fi răsucite împreună. Imediat trebuie menționat faptul că această metodă este foarte nesigură și chiar și în ciuda faptului că a fost folosită relativ des în vremurile sovietice. Acest lucru se datorează în parte faptului că, în trecut, numărul de aparate de uz casnic și, în consecință, încărcarea pe cabluri a fost mai mică. Acum imaginea pare diferită.

În plus, durata unei astfel de conexiuni depinde de diferiți factori, de exemplu, sarcina curentă, umiditatea și temperatura. În cazul în care temperatura crește, metalul se extinde, cauzând extinderea spațiului dintre fire. Acest lucru poate duce la rezistență tranzitorie, punctul de contact va fi încălzit și apoi se va forma oxidarea și, eventual, contactul va fi complet rupt. Totuși, acest proces continuă mult timp, deci pentru conexiunile temporare, metoda de răsucire este validă.

Atunci când vă alăturați aluminiu în acest fel, este important să respectați următoarele reguli:

• Firele ar trebui să se răsucească unul pe altul în mod egal.
• Dacă firul este gros, atunci ar trebui să existe nu mai mult de trei rotații, iar pentru unul subțire, nu mai puțin de cinci.
• Dacă firul de cupru și aluminiu este conectat, atunci firul de cupru trebuie să fie conservat.
• Un tub termocontractabil este recomandat ca izolație de contact.

Conexiune permanentă

Există mai multe metode în această categorie, și anume:

• Testarea presiunii.
• sudură.
• Sudare.

Fiecare dintre aceste metode are locul ei. Alegerea este influențată de mai mulți factori:

• Disponibilitatea instrumentelor și a echipamentelor adecvate.
• Estimarea sarcinii curente.
• Diametrul firului.
• Disponibilitatea consumabilelor.
• Disponibilitatea competențelor relevante.

Luați în considerare fiecare metodă de conectare permanentă separat.

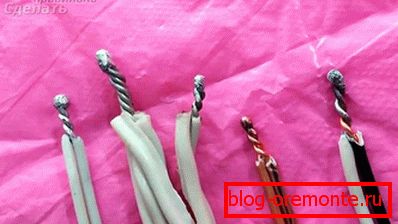

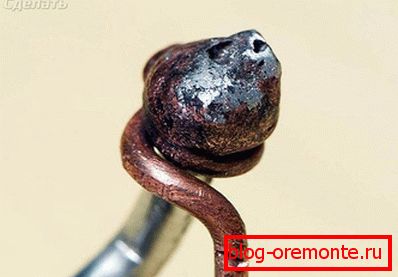

sudare

Metoda de conectare rapidă și fiabilă. Mai mult, această tehnologie este relevantă dacă trebuie să faceți un număr mare de conexiuni. Cu toate acestea, acest lucru necesită un transformator de sudură și abilități.

Procesul de sudare este următorul:

• Firele sunt răsucite între ele.

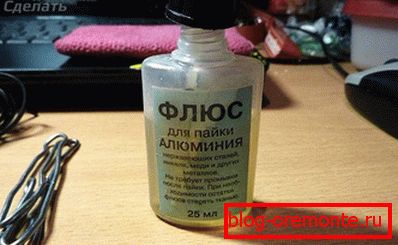

• La sfârșit se aplică un flux special.
• După sudare se produce un electrod de carbon timp de până la 2 secunde.
• Ca urmare, ar trebui să se formeze o picătură la sfârșitul răsucirii.

• Căderea trebuie tratată cu un solvent și apoi lăcuită.
• Atunci când lacul este uscat, compusul este izolat.

sudură

Metoda de lipire este necomplicată. Acest lucru va necesita componente cum ar fi colofoniu, fier de lipit, aliaje de lipit și elemente suplimentare. Deci, firul este răsucite și, după un fier de lipit se aplică pe ele de lipire.

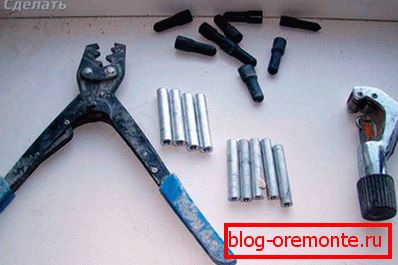

Testarea presiunii

O astfel de conexiune va necesita cleme speciale de presă și manșoane, care sunt tije goale. Pentru presare, curățați capetele firelor, introduceți-le în manșon și efectuați crimparea în trei locuri. În plus, puteți răsuci firele.

Dacă firul este din aluminiu, utilizați un manșon din aluminiu, pentru cupru - un manșon de cupru. Dacă combinați aluminiu cu cupru, atunci sunt comercializate mâneci din cupru și aluminiu.

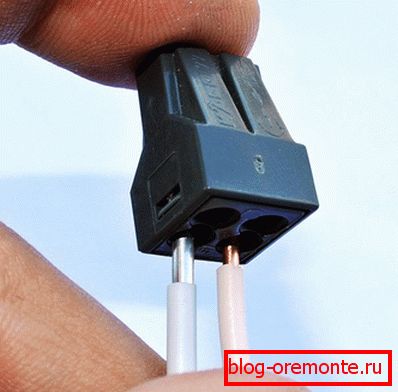

Aluminiu și sârmă de cupru

Conectarea a 2 fire din cupru și aluminiu poate provoca unele probleme. Problema constă în diferența de potențial, diferența dintre care atinge până la 0,65 mV. Dacă umiditatea crește datorită acestei diferențe, contactul se va rupe. În plus, contactul se va încălzi, ceea ce poate duce la consecințe dezastruoase.

Prin urmare, recomandăm să așezați aceste două fire astfel încât între ele să nu existe un contact direct, și anume:

• O singură bucată;
• fir;
• stoarce;
• cu contact de primăvară.

Folosind aceste tehnici, aluminiu poate fi conectat cu fire de cupru.

În acest articol, ne-am uitat la mai multe metode de conectare a cablurilor unul la celălalt. Dacă știți despre alte metode, lăsați comentarii la sfârșitul acestui articol.

video

În materialul video furnizat, puteți afla despre alte complicații ale conexiunii prin cablu de aluminiu:
