Cum se determină dimensiunea firului

Una dintre părțile importante și principale ale cablajelor electrice sunt cablurile conductoare. Pentru ca totul să funcționeze așa cum ar trebui, fără scurtcircuite și cabluri topite, este important să alegeți cablajul astfel încât să reziste la tensiune. Asigurați-vă că firul este fiabil, sigur și îndeplinește cerințele de funcționare, puteți calcula secțiunea transversală a firului. Dacă firul este insuficient în secțiune, poate provoca un scurtcircuit și un incendiu în casă. Să dăm seama cum să determinăm secțiunea transversală a firului pentru a evita astfel de consecințe.

Întrebare serioasă

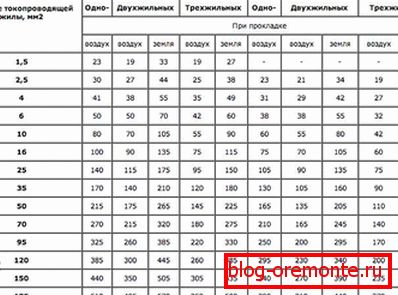

Dacă aveți un plan pentru înlocuirea cablului electric, atunci mai întâi trebuie să decideți ce dimensiune de fir este necesară. Când calculați sarcina planificată pe fir prin curent, va fi imediat clar ce secțiune este necesară pentru funcționarea normală. În acest scop, utilizați tabelul de mai jos.

Să presupunem că ați calculat totul, ați determinat puterea actuală de 27 A. Se pare că aveți nevoie de un fir cu două fire cu o secțiune transversală de 2,5 mm². Te-ai dus la magazin, ai cumparat un fir bun, cu o sectiune de 2,5 mm declarata de producator² și a făcut instalarea firelor electrice. După ce sistemul a fost pornit, mașina de pe tabloul de bord este oprită. Aceasta poate indica o linie deteriorată.

După ce inspectați cablajul, poate deveni clar că a existat un scurtcircuit. Motivul este simplu - izolația pe sârmă se topește datorită căldurii puternice. Dar cum? Ai făcut totul bine, calculat, ai cumpărat firul necesar. Și totul nu este în calcule și eroarea dvs. de conectare. Întregul motiv constă în înșelăciune. Da, este în înșelăciune, deoarece foarte des producătorii care produc sârmă livrează bunuri care nu corespund secțiunii declarate. De exemplu, ați cumpărat un cablu cu o zonă de sârmă de 2,5 mm², dar când ați verificat-o singur, sa dovedit că secțiunea de cablu este de numai 2,1 mm²Asta e mai puțin decât ai nevoie la putere. Se pare că firul este încălzit și crește riscul unui circuit.

Dar de ce ar trebui companiile de cablu să facă acest lucru? Este vorba de lăcomie, deoarece, prin scăderea secțiunii transversale a firului, compania de producție economisește o sumă destul de semnificativă. Judeca pentru tine: sa faci 1000 de fire de fire cu o sectiune transversala de 2,5 mm²Va fi nevoie de aproximativ 22,3 kg de cupru. Dar dacă le faceți cu o secțiune mai mică, 2,1 mm², atunci producția lor va necesita 18,8 kg. Se pare că economiile în favoarea producătorului sunt de 3,5 kg de cupru. Și atunci când se produc volume mari de produse, această cifră crește semnificativ.

Se pare că definiția secțiunii de sârmă este un pas important și serios care trebuie făcut atunci când instalați cablajul. În acest fel, puteți evita topirea izolației, circuitului și, ca rezultat, incendiul.

Cum pot determina secțiunea transversală a cablului

Deci, ați cumpărat firul, să aflăm cum puteți măsura secțiunea transversală. În acest scop veți avea nevoie de:

• șubler vernier;
• Calculator;
• cablu în sine;
• cuțit de birou sau stripper pentru despicare.

Determinată de diametrul firului. Să ne uităm cum să procedăm în etape.

1. Luați firul și îndepărtați izolația cu un cuțit sau cuțit.
2. Folosind un etrier, măsurați diametrul firului.
3. Acum, trebuie să vă amintiți lecțiile de geometrie la școală. Pentru a determina zona unui cerc există o anumită formulă:

S_cr=? r²,

unde este numărul = 3.14 și r este raza firului.

Dar aici avem o problemă: folosirea unui șaibă pentru a măsura raza este imposibilă - numai diametrul. Prin urmare, formula trebuie să fie ușor modificată la diametru. După cum știm, raza este jumătate din diametru. Pentru a face datele noastre să se potrivească, formula trebuie redenumită după cum urmează:

S_cr= (d d²)/4,

unde d este diametrul miezului.

В таком случае формулу можно соcrатить, разделив число ? на четыре. В итоге выходим на стандартную формулу для вычисления сечения жилы по диаметру:

Scr=0,785d²

Осталось только подставить числа к формуле и получить площадь crуга, которая и будет его сечением. К примеру, диаметр вашего медного провода составляет 1,68 мм. Это число в квадрате составляет 2,8224. Умножаем 2,8224 на 0,785. Если оcrуглить, то в итоге искомое сечение получилось 2,2 мм².

Asta e tot, după cum puteți vedea, această procedură nu necesită mult timp și efort, dar este o parte foarte importantă a instalării de electricitate. La urma urmei, chiar și o abatere de câteva zecimi de milimetru poate juca o glumă crudă. Dar dacă nu sunteți un electrician și nu aveți etriere la îndemână? Nu vă grăbiți să mergeți la magazin, există o metodă simplă de calculare a diametrului cu ajutorul instrumentelor disponibile.

O metodă simplă pentru determinarea diametrului

Tot ce aveți nevoie este la îndemână. Această metodă va necesita doar un creion sau un stilou și o riglă.

1. Mai întâi, luați firul, secțiunea transversală pe care doriți să îl învățați, și îndepărtați izolația de 300-400 mm de-a lungul acestuia.
2. Luați un creion, stilou, stilou sau orice altceva care va fi la îndemână și trageți o sârmă pe ea. Pentru a obține rezultatul cel mai precis, bobinele trebuie montate una lângă cealaltă.
   Cu cât faceți mai multe rotiri, cu atât rezultatul va fi mai precis. Numărul recomandat este de 10 sau mai multe viraje.
3. Apoi numărați numărul de rotiri pe care le-ați rănit pe creion și scrieți acest număr sau amintiți-vă.
4. Utilizați rigla pentru a măsura lungimea totală a turelor numărate. De exemplu, aveți 19 rotații, care au lungimea de 32 mm.
5. Pentru a determina diametrul firului, rămâne doar să împărțiți lungimea cu numărul de ture. Se pare ca aceasta: 32/19 = 1,68 mm.

Asta e tot, acum rămâne doar să înlocuiți diametrul firului în formula și să obțineți o secțiune transversală de 2,2 mm². Acest rezultat poate fi considerat exacte în două condiții: bobinele au fost înfășurate îndeaproape și numărul lor depășește 10 bucăți - cu atât mai mult, cu atât mai bine. Ca rezultat, nu trebuie să cheltuiți bani în plus.

Singurul dezavantaj al acestei metode: dacă ați trăit cu o secțiune transversală mare, nu puteți să-l înfășurați pe un creion.

Cum se măsoară secțiunea transversală, dacă firul este blocat

Ei bine, spuneți, dacă firul este unul, este ușor să calculați secțiunea transversală. Și dacă nu este blocată? Există o mulțime de astfel de fire acolo, cum să o recunoști într-un astfel de caz? Determinarea secțiunii transversale a firului elicoidal nu este la fel de dificilă cum pare. Tot ce aveți nevoie pentru a determina secțiunea transversală a uneia dintre vene.

1. Mai întâi, luați firul și scoateți izolația de la el.
2. Acum toate intrările trebuie să fie deconectate unele de altele și să le recalculeze numărul.
3. Luați unul dintre fire și măsurați diametrul acestuia.
4. Aplicând formula prezentată mai sus, determinați aria unui singur nucleu.
5. Având o secțiune transversală a unui miez, puteți afla secțiunea transversală totală. Pentru a face acest lucru, suprafața unui fir înmulțită cu numărul total. De exemplu, aveți o sârmă formată din 15 fire. Ați învățat că secțiunea transversală a unui singur fir este de 0,2 mm². Pentru a afla secțiunea transversală totală, 0.2 trebuie înmulțită cu 15. Obțineți: 0.2? 15 = 3 mm².

Но следует учесть, что все жилы в проводе не могут быть соединены вплотную. Из-за того, что они crуглые, между ними образуется воздушный зазор. Его нужно учитывать. Для этого получившийся результат умножьте на 0,91. Допустим, если сечение провода составило 3 мм², multiplicându-l cu un factor de 0,91, obținem o secțiune transversală de 2,7 mm². Asta e tot. Nu este nimic dificil, trebuie doar să urmați instrucțiunile.

După cum puteți vedea, determinați secțiunea transversală a firului sub forța tuturor celor care știu să folosească formulele. Dar, în ciuda simplității unei astfel de lucrări, acesta este unul dintre cei mai importanți pași care trebuie făcuți înainte de cablare în întreaga casă.
