Diy banda de instalare banda

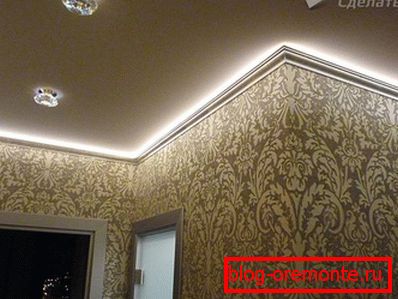

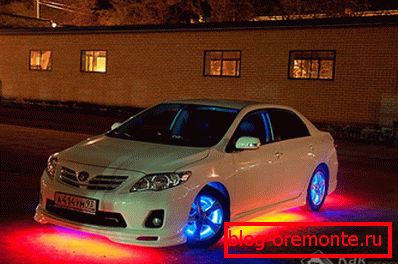

Banda LED este o sursă modernă, universală de iluminat, care poate fi utilizată în scopuri decorative în interiorul și în exteriorul camerelor. Structuri de tavan pe mai multe niveluri, arcade interioare și nișe, mobilier, mașini, panouri - aceasta este o listă mică de locuri care transformă acest tip de iluminat. Un dispozitiv de iluminare compact și flexibil poate fi amplasat în locuri greu accesibile, utilizarea pe termen lung vă permite să nu vă îngrijorați de înlocuirea frecventă. În acest articol ne vom uita la modul de a face instalarea de bandă LED face-l singur.

Tipuri de benzi LED

Panglicile de iluminat sunt realizate dintr-o bandă de material dielectric, pe care diode emițătoare de lumină sunt fixate la intervale egale. Pe baza unei benzi se aplică căi speciale prin care trece curentul electric. Pentru a limita curentul în circuit include rezistențe. Lățimea dispozitivului de iluminare variază de la 8 la 20 mm, grosimea fiind de numai 3 mm. Gradul de iluminare depinde de numărul de LED-uri pe 1 metru de bandă, poate să difere de zece ori - 30-240 bucăți. Dimensiunea fiecărei diode este indicată în marcajul panglicii, cu cât este mai mare, cu atât este mai intensă fluxul luminos. În dispozitive puternice, sursele de lumină sunt aranjate în mai multe rânduri. Lungimea unei benzi standard este de 5 metri, se vinde pe role. Locurile de tăiere sunt marcate pe substrat, banda poate fi împărțită numai pe aceste linii.

Clasificarea principală a benzilor LED se bazează pe culoarea emisă de strălucire:

1. SMD - redare de culori monocrom (alb, albastru, verde, rosu). Versiunea albă a strălucirii este împărțită în cald, moderat și rece.
2. RGB - banda cu LED-uri care oferă iluminare de orice culoare. În interiorul său sunt plasate trei diode, indicate în numele culorilor - roșu, verde și albastru. Combinația lor, creată de munca controlorului, dă orice strălucire. Costul acestui design este de trei ori mai mare decât banda SMD.

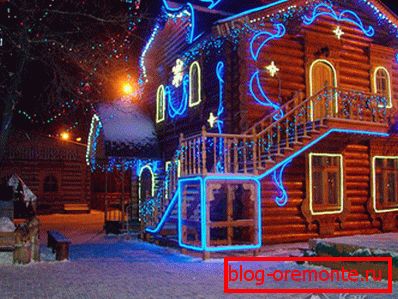

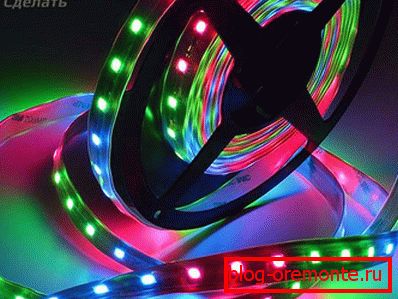

Dispozitivele de iluminat sunt deschise, destinate instalării interne și rezistente la umiditate, calculate pentru utilizare pe stradă și în apă, o clasă de protecție - IP. Pentru ușurința de montare, unele benzi LED sunt echipate cu folie autoadezivă.

Avantaje și dezavantaje

• Mărimea compactă și structura din plastic care permite banda să ia forma dorită.
• Excepția este supraîncălzirea, care este importantă atunci când se iluminează plafoanele întinse și alte suprafețe sensibile la temperatură.
• Capacitatea de a obține culoarea selectată prin ajustarea combinației de combinații de culori.
• Ușor de instalat, prezența unei benzi față-verso nu necesită nici un efort de instalare.
• Durată mare de funcționare, semnificativ mai mare decât durata utilizării lămpilor tradiționale cu incandescență.
• Numeroase utilizări.
• Utilizarea economică a energiei electrice, care nu este consumată pentru încălzire.
• Siguranță - această sursă de lumină nu conține gaze și impurități periculoase, nu are o pulsație.

Principalul dezavantaj al iluminării cu LED-uri este costul său ridicat, pentru a crea o iluminare principală completă va necesita costuri ridicate. Acest lucru a cauzat utilizarea benzilor ca un iluminat de plafon suplimentar sau decorativ.

Selecția sursei de alimentare

Pentru a acționa banda LED, este necesară o sursă de alimentare de curent continuu, astfel încât este exclusă conectarea la rețeaua comună. Trebuie să instalați un dispozitiv care convertește curentul alternativ în curent continuu, cu o tensiune de 12 sau 24 de volți. Pentru a alege sursa de alimentare corectă, trebuie să calculați puterea sa. Pentru calcul, se iau o valoare a puterii de 1 metru din bandă, sunt înregistrate materialul total al dispozitivului de iluminare utilizat și factorul de siguranță. De exemplu, SMD 3014 cu o lungime de 6 metri - 24? 6? 1.15 = 165.6 W - valoarea puterii pentru sursa de alimentare. Tensiunea de funcționare a benzii este indicată de producător.

Când se utilizează mai multe casete, este posibil să se facă o sursă de alimentare generală, dar datorită puterii mari, un astfel de dispozitiv va avea dimensiuni considerabile și va fi dificilă plasarea ascunsă. Este mai convenabil ca fiecare bandă de iluminare să preia o sursă de energie separată. Dacă vă gândiți cum să conectați banda LED la sursa de alimentare, alegeți un circuit paralel. Dacă conectați banda în serie, diodele la distanță vor primi mai puțin decât toată tensiunea și vor fi plictisitoare.

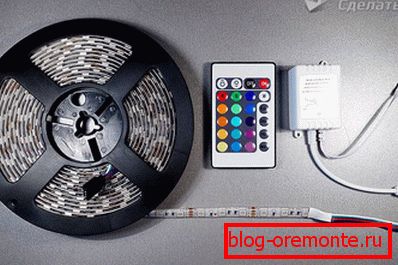

Conectarea unei benzi RGB necesită includerea unui controler în circuit. Dacă conectați direct la sursa de alimentare, banda va străluci, dar culoarea nu se va schimba. Există patru fire pentru conectare și există terminale cu culori pe controler:

• B este albastru.
• G - verde.
• R este roșu.

Pentru cel de-al patrulea fir, terminalul este indicat de numărul de tensiune - 12 sau 24 V. După conectarea la banda LED, controlerul este conectat la sursa de alimentare.

Fâșia LED poate consta doar în LED-uri de aceeași culoare. În acest caz, controlerul nu este obligat să îl conecteze.

Pasii de instalare

Lucrarea începe cu tăierea benzilor de lungime dorită, este necesar să se asigure că incizia trece prin semne speciale. Secțiunile de conectare ale benzii pot fi realizate în două moduri: folosind conectori LED speciali sau lipit. Asamblarea circuitului cu ajutorul conectorilor poate fi destul de rapidă și suficient de simplă pentru a pune banda pe contact și a închide capacul. Această metodă mecanică nu necesită nicio abilitate, dar costul părții este destul de ridicat, dacă sunt necesare mai multe conexiuni, acest lucru va crește semnificativ costul iluminării.

Cea mai simplă sursă de alimentare are două terminale, una și alta este minus, este important să nu le confundați la conectarea la controler, altfel dispozitivul va eșua. După colectarea întregului circuit, acesta este conectat la rețea prin introducerea sursei de alimentare. Dacă banda LED funcționează corect, aceasta poate fi fixată în locul ales.

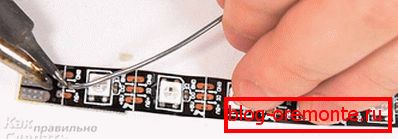

Dacă este necesar să se îmbină marginile benzii fără conector, se folosește un fier de lipit cu putere redusă. Un strat de lipire este aplicat pe plăcuțele de contact ale șinelor de îmbinare, iar o peliculă protectoare trebuie să fie îndepărtată de pe baza benzii. Mai mult, cele două părți se suprapun între ele și sunt încălzite de un fier de lipit până când lipirea este topită.

Nu trebuie să faceți lungimea benzii LED mai mult de cinci metri, deoarece LED-urile de la capătul benzii nu vor străluci la putere maximă.

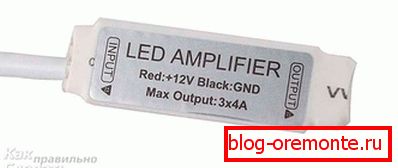

Dacă aveți nevoie să conectați mai multe panglici colorate, amplificatorul este instalat. Acest dispozitiv este amplasat în spatele primei benzi LED, iar al doilea este conectat la acesta. Această schemă utilizează un controler și două surse de alimentare. Banda cu LED-uri de o singură culoare are doar două fire care se conectează la sursa de alimentare: roșu înseamnă plus și albastru înseamnă minus.

Conectarea se face mecanic sau prin lipire. Pentru a face acest lucru, capetele firelor sunt izolate și conservate. Un strat de lipire este de asemenea aplicat părților de contact ale benzii. Prin atașarea firelor la contacte, acestea sunt atinse alternativ cu un fier de lipit. În ciuda tensiunii joase, capetele goale trebuie ambalate cu bandă izolatoare. Un element de dimmer poate fi instalat în circuitul dintre panglică și sursa de alimentare pentru a regla fluxul luminos.

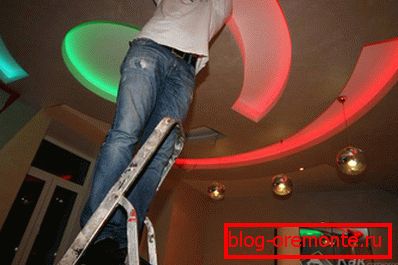

Instalarea iluminatului de plafon cu LED-uri se face pe o suprafață curată și degresată. Doar respectând această condiție, asigurați o fixare sigură a dispozitivului de iluminare.

Cele mai recente modele de benzi LED sunt oferite cu un set complet de tot ceea ce este necesar pentru conectare - o unitate de alimentare care are protecție împotriva conexiunilor de polaritate eronată și un controler.

video

În acest videoclip veți vedea cum se instalează banda LED RGB LED pe obiect:

În acest videoclip veți vedea cum să conectați banda LED la sursa de alimentare, precum și cum să reglați luminozitatea telecomenzii și să schimbați culoarea luminii de fundal:

fotografie
