Conectarea încălzirii electrice în pardoseală

În căutarea confortului, aranjarea podelei cu încălzire electrică caldă reprezintă o soluție excelentă. Dacă instalarea unei încălziri electrice nu trebuie să provoace dificultăți speciale, atunci situația este diferită odată cu conexiunea. Este important să înțelegeți principiul conectării încălzirii electrice de pardoseală. În acest articol vom lua în considerare sfaturi utile și recomandări care vă vor ajuta să faceți tot lucrul cu propriile dvs. mâini.

Tipuri de pardoseli electrice

Instalarea și procesul de conectare a încălzirii în pardoseală depinde de tipul de sistem. Următoarele elemente de încălzire pot fi utilizate ca bază de încălzire:

• Tije de carbon.
• Film de încălzire. Este de două tipuri: bimetalice și carbon.
• Căni de căldură.
• Cablu de auto-reglare.
• Încălzirea cablului cu două sau cu unul singur.

Fiecare dintre aceste opțiuni are o schemă proprie de conectare. Unele dintre ele sunt indicate de producător. De exemplu, atunci când cumperi un film sau covorașe pe pachet indică schema standard de conectare la electricitate. Prin urmare, nu ar trebui să apară dificultăți speciale în acest caz.

Fiți atenți! Pentru a evita problemele după conectare, este important să respectați regulile de bază și recomandările pentru instalarea elementelor electrice de încălzire. De exemplu, podeaua cablului trebuie să fie așezată cu pasul corespunzător.

Există un dispozitiv care este montat indiferent de tipul de element de încălzire - este un termostat. Prin urmare, pentru început, vom lua în considerare cum să conectăm corect la podeaua electrică caldă.

Conectarea termostatului

Mai întâi trebuie să decideți unde va fi instalat termostatul. Acest aparat vă permite să reglați temperatura și să o mențineți la nivelul dorit. Tot prin termostat este conectat la circuitul de încălzire la electricitate. Prin urmare, dacă alegeți un model adecvat al termostatului, puteți începe să îl instalați.

Fiți atenți! Dacă termostatul are un senzor de temperatură a aerului încorporat, acesta este montat la o înălțime de 1,5 m de la podea. Acest loc trebuie protejat de loviturile directe ale razele soarelui și ale curenților. Altfel, el va da comenzi greșite.

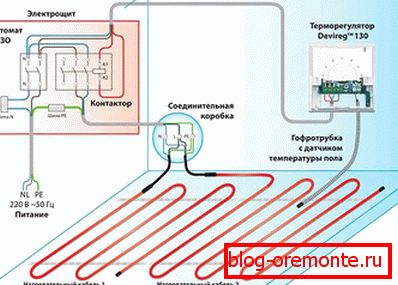

Înainte de conectare, este necesar să se decidă modul în care se va efectua acest proces: direct prin tabloul de distribuție (permanent) sau printr-o priză. Practic fiecare model de termostat are un circuit desenat pe carcasă. Dacă vă lipiți de ea, procedura de conectare este simplificată. După instalarea termostatului, se aplică faza, solul și zero. Pentru a face firele invizibile ochiului uman, străpungeți canelurile din perete. Puneți două tuburi de plastic în ele. Unul va fi cablul de alimentare de la podeaua caldă și cel de-al doilea fir pentru senzorul de temperatură, situat sub podeaua lângă circuitul de încălzire. Apoi, puteți trece direct la conectarea unei podele încălzite. Luați în considerare caracteristicile acestui proces pentru cabluri, podele de film și covorașe de încălzire.

Conectăm podeaua cablurilor

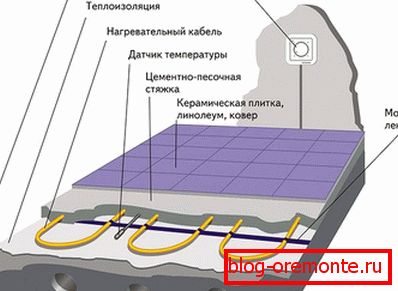

Pentru instalarea podelei prin cablu, este important să faceți o cravată plată. Este necesar să fixați o bandă de amortizare de-a lungul peretelui. Pe izolația pentru podea. La cutie, trebuie să întindeți cablul de alimentare înainte de a pune cablul pe podea. Ca urmare a unor astfel de acțiuni, cuplajul ar trebui să fie pe o bază de beton.

Fiți atenți! Dacă încăperea este încălzită sub podea, cablul poate fi așezat direct pe pardoseală fără izolare termică.

Mai mult, conectarea și instalarea se efectuează în conformitate cu această schemă:

• Pe proeminența pardoselii, fixați banda de fixare pentru a fixa cablul. Dispozitivele de fixare disponibile vă vor permite să distribuiți uniform cablul pe întreaga suprafață a încăperii.
• După aceasta, puteți continua instalarea unui senzor de temperatură. Acesta este plasat într-un tub ondulat, pus în strobe.
• Cablul senzorului este conectat la termostat. Senzorul în sine este amplasat în apropierea circuitului de încălzire.

Fiți atenți! În timpul instalării podelei cablului, intersecția liniei de cablu nu este permisă.

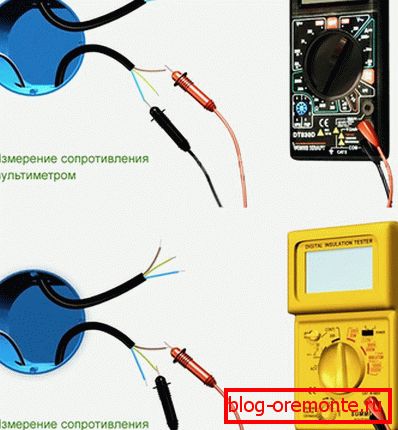

După instalare, rămâne să verificați pur și simplu sistemul pentru funcționarea defectuoasă. Pentru a face acest lucru, puteți folosi testerul și verificați indicatorul de rezistență din pașaport. Acest lucru completează instalarea și conectarea podelei cablului. Rămâne să pregătiți mortarul de ciment și să turnați o mică șapă. Elementele de încălzire se pot activa după întărirea completă a șapei.

Fiți atenți! Dacă nu aveți experiență în lucrul cu energie electrică, atunci conectarea întregului sistem la cablaj este mai bine să încredințați unui electrician profesionist.

Căni de căldură. Правила подключения

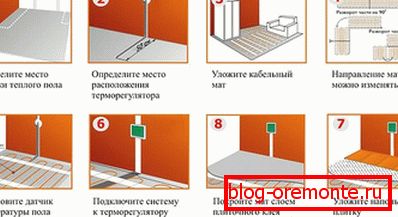

Dacă elementul de încălzire este ales drept covoraș de încălzire, atunci principiul de conectare corespunde aproape în totalitate instalării podelei de cablu. Considerăm doar diferențele de conectare. Pe o matriță termică, cablul are o distanță specifică a cablului, deoarece este fixată pe un film special rezistent la căldură. Prin urmare, trebuie doar să decideți ce zonă doriți să încălziți și câtă putere trebuie să aibă un covor electric.

Fiți atenți! Pentru a instala senzorul va trebui să faceți strobe în podea. Acest lucru se datorează faptului că grosimea totală a întregii structuri va ajunge până la 15 mm.

Există cazuri în care cablul disponibil în kit nu este suficient pentru conectarea la termostat. Cum să fii în acest caz? Este posibil să se taie o parte dintr-un fir dintr-un covor și să se instaleze un cuplaj într-un cuplaj. Sistemul de încălzire pe principiul funcționării este foarte similar cu încălzirea prin cablu. În ceea ce privește procesul de instalare, covorașele de căldură sunt mult mai ușor și mai repede. În cazul în care camera are o restricție de înălțime a tavanului, atunci acest design va fi o soluție excelentă, deoarece sistemul permite să nu se toarnă șapa și să nu se pună izolația.

Instalarea podelelor de film

Filmul de încălzire este în cea mai mare cerere. După ce ați înțeles trăsăturile structurii sale, veți putea conecta podeaua cu propriile dvs. mâini. Elementele de încălzire ale sistemului sunt bimetalice și carbonice. Pe marginea filmului sunt conductoare de cupru, prin care se conectează la rețea. Când instalați un strat de film, trebuie să aplicați folie de folie care să reflecte radiația infraroșie, direcționând-o către o încăpere încălzită, în caz contrar conexiunea sistemului nu diferă de instalarea covorașelor termice.

În ceea ce privește instalarea senzorului de temperatură, acesta poate fi instalat similar într-o țeavă din plastic și trimis la șapă sau lasat pe suprafața filmului.

Fiți atenți! Spre deosebire de covorașele termice, filmul poate fi tăiat complet, dar numai pe liniile specificate, situate la intervale de până la 30 cm.

Izolarea benzii conductive se face numai pe o parte, cealaltă rămâne deschisă. Acest lucru se datorează faptului că în aceste locuri cablul de alimentare va fi conectat. Montarea foilor se face în paralel. Între foi sunt conectate printr-un fir special. Întregul sistem funcționează și printr-un termostat montat pe perete.

Acestea sunt toate caracteristicile principale ale conectării unei încălzitoare electrice de pardoseală. Acum știți cum să conectați o podea electrică încălzită. Dacă vă este frică să lucrați cu electricitate, este mai bine să sunați la specialiști calificați. Dacă ați făcut toate aceste lucrări cu mâinile voastre, atunci experiența voastră va fi interesantă pentru noi. Împărțiți-l lăsând comentarii la sfârșitul articolului.

video

Din videoclipul furnizat puteți afla despre procesul de instalare a covorașelor și conectarea acestora:
