Cum să faceți propriul dvs. podea încălzită cu apă

Recent, în timpul construirii diverselor facilități, o atenție deosebită a fost acordată tehnologiilor de economisire a energiei. Acest lucru se datorează în principal creșterii prețurilor la resursele de combustibil și costurilor ridicate pentru încălzire. Cu toate acestea, numai izolarea spațiilor nu va permite atingerea efectului dorit și crearea unui microclimat optim. Astfel, timp de mai mulți ani au fost dezvoltate noi tehnologii care permit obținerea și menținerea unei distribuții uniforme a căldurii în clădiri.

Unul dintre ele este un sistem de podele calde, care, atunci când este încălzit, încălzește simultan camera. Adică, se creează un anumit gradient de temperatură, permițând camerei să se simtă confortabil. Această tehnologie este nouă pentru piața internă, în timp ce pe piața externă sa stabilit mult timp numai din partea cea mai bună.

În acest articol vom explica cum să creați o podea încălzită cu apă cu propriile mâini într-o casă privată și să demonstrați și instrucțiunile de instalare video.

avantaje

Principalul avantaj al pardoselilor calde este încălzirea uniformă a întregii încăperi încălzite. Temperatura maximă este în partea de jos și aerul mai rece este în partea de sus. Datorită mișcării masei de aer, se manifestă efectul încălzirii. Cu cât izolația camerei este mai bună, cu atât este mai mică gradul de temperatură și poate fi de până la 3-4? S.

Nici unul dintre încălzitoare nu poate realiza acest rezultat, deoarece încălzește aerul lângă suprafața de încălzire a radiatorului și nu are loc o circulație efectivă. Asta înseamnă că curenții pot merge liber pe podea chiar și atunci când bateria este încălzită până la +100? C, iar spațiul opus, în general, poate rămâne rece. Rezultatul este că emițătorul de căldură este mic și necesită multă energie pentru a încălzi camera, iar zona de confort este mică. În încăperile în care sunt instalate podele încălzite, astfel de probleme sunt absente.

Astfel de podele pot fi instalate chiar și în încăperi cu un grad ridicat de pericol de incendiu, orice tip de pardoseală și material pentru podele. Sistemul poate fi complet autonom sau conectat la un sistem centralizat de încălzire. Puterea sa este suficientă pentru a abandona complet încălzitoarele auxiliare. Economii în comparație cu alte sisteme de încălzire poate ajunge la 30%. Procedura de instalare nu va necesita investiții financiare semnificative, iar echipamentul instalat va putea servi pentru o perioadă lungă de timp. O listă completă a avantajelor și dezavantajelor sistemelor de încălzire prin pardoseală poate fi vizualizată pe video.

Caracteristici de instalare

La instalarea podelelor încălzite cu apă, trebuie remarcat faptul că aceasta este o sarcină complexă și complexă, acoperind o multitudine de factori tehnici pe care depinde eficiența întregului sistem. În primul rând, este necesar să vă asigurați că încăperea încălzită are izolație termică de înaltă calitate, deoarece în caz contrar, orice sistem de încălzire va fi scump pentru a funcționa și nu va face față încălzirii. Următorul pas va fi inspectarea camerei pentru a determina posibilitatea instalării încălzirii în pardoseală și crearea unui aspect al conexiunii și al localizării nodurilor principale. Dacă vorbim despre instalarea podelei cu agent de răcire a apei în apartament, atunci trebuie să vă amintiți că:

1. Există o probabilitate de inundare a etajelor inferioare, astfel încât dispozitivul de podea cu apă caldă trebuie să fie complet etanșat și proiectat pentru presiunile de lucru create de pompa de circulație.
2. Rețeaua electrică trebuie proiectată pentru sarcini mari;
3. Datorită poziționării țevilor, se va pierde spațiul de cameră.

Fiți atenți! Conectarea la un sistem de încălzire centrală este ilegală.

De asemenea, trebuie reținut faptul că încălzirea camerelor în subsol sau în diverse încăperi tehnice nu are sens decât dacă este absolut necesar, deoarece se va produce o pierdere semnificativă de căldură. Pentru a crește eficiența încălzirii, numai cele cu conductivitate termică ridicată ar trebui să fie utilizate ca acoperitoare de podea, iar partea inferioară a țevii trebuie izolată.

Astfel, toată căldura va curge în cameră. În plus, trebuie acordată atenție tuturor conexiunilor pentru a preveni scurgerile. Țevile de pe cala de încălzire trebuie să fie bine izolate. Colectorii de la intrare și ieșire pot fi ascunși într-un dulap special sau montați în perete, dacă grosimea acestuia o permite, dar ar trebui să fie prevăzută cu acces nestingherit la acesta.

Cum să alegi o țeavă

În prezent, există o mare varietate de țevi cu proprietăți diferite și condiții de funcționare a acestora. Prin urmare, este destul de dificil să se facă o alegere lipsită de ambiguitate în favoarea unui anumit material și a unei anumite dimensiuni. Acestea trebuie să fie selectate între țevi care sunt proiectate pentru încălzire, deoarece sunt capabile să reziste la temperaturi ridicate și să nu-și piardă proprietățile, precum și să aibă un transfer de căldură ridicat.

Opțiunea ideală ar fi conductele de cupru care nu sunt susceptibile de coroziune, pot suporta stresul mecanic ridicat și presiunea apei fără a pierde etanșeitatea. Ele au un coeficient de expansiune mic, durata lor de viață este de 50 de ani. Cu toate acestea, auto-asamblarea poate cauza dificultăți în lipirea sau sudarea acestora. Pe de altă parte, costul unui astfel de sistem este extrem de ridicat în comparație cu alți analogi.

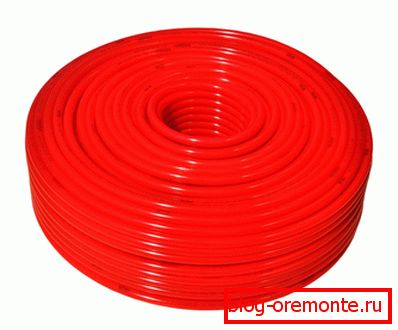

Următoarele tipuri de țevi - metal și plastic. Ele sunt mult mai rău în conducta de căldură decât cele de cupru, dar ele sunt, de asemenea, semnificativ mai ieftine în cost. De asemenea, acestea nu sunt supuse coroziunii și au o durată lungă de viață. Cu toate acestea, nu se recomandă să fie conectate prin intermediul unor fitinguri de prindere, deoarece acestea tind să curgă cu o ușoară creștere a presiunii în sistem. Astfel de țevi sunt sudate, de preferință, cu ajutorul unui încălzitor special. Conductele din plastic sunt mai puțin durabile și rezistente la temperatură în comparație cu cele din plasticul metalic, deci nu sunt recomandate pentru instalarea în sistemele de podea ascunse. Avantajele țevilor din plastic armat sunt, de asemenea, pereții mai puțin subțiri, un coeficient mic de expansiune și ușurință în instalare. Dar când le instalați ca o podea caldă, este mai bine să faceți cât mai puține conexiuni.

Cel de-al treilea tip de țevi sunt din oțel. Ele au o rezistență ridicată și o conductivitate termică scăzută. Principalul lor dezavantaj este nivelul ridicat al expansiunii termice, care pentru unele tipuri de etaje este inacceptabil și poate duce la deteriorarea lor. În plus, ele sunt în mod semnificativ sensibile la oxidare, iar durata lor de viață este mult mai mică decât toate celelalte tipuri de țevi. Prin urmare, acestea nu sunt practic utilizate pentru podele calde.

Fiți atenți! Diametrul țevilor adecvate este ales având în vedere calculele termice ale sistemului: temperatura necesară în încăpere, încălzirea uniformă a întregului podea, eficiența energetică. Un diametru mai mare va putea oferi o încălzire rapidă, dar în același timp costurile pentru cazanul de încălzire și pompa de circulație vor crește, iar nivelul podelei va fi ridicat la înălțimea corespunzătoare. Pe această bază, selectați țevi cu diametrul de 16 mm până la 20 mm.

Opțiuni de styling

Principalele tipuri de instalare a pardoselilor calde sunt următoarele:

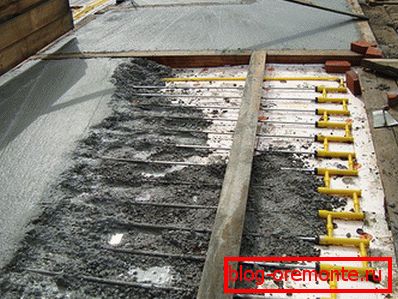

1. Sub șapa de beton. O opțiune care este destul de potrivită pentru auto-styling, deoarece tot materialul folosit este ieftin și nu necesită utilizarea unor tehnologii complexe pentru instalare. Puteți folosi aproape orice metodă de montare a țevilor: șarpe, spirală, cochilie etc. Sistemul de circulație este instalat pe straturile de izolație și hidroizolație, peste care este instalată o rețea metalică. După așezarea conductelor, podeaua este turnată cu beton sau cu mortar special, iar podelele sunt șpănuite. Ca rezultat, suprafața dobândește forța necesară și încălzirea uniformă a întregii suprafețe. Cu toate acestea, în cazul unei scurgeri, va fi o sarcină dificilă de ao elimina.
2. Pe podeaua din lemn. Montarea poate fi efectuată modular și rack. Modular - este un sistem gata realizat de canale cu straturi izolate deja instalate pe baza de PAL. Rack este o punere separată a plăcilor și țevilor conducătoare de căldură între plăcile din PAL de formă specială. Decalajul dintre ele este întărit cu benzi de aluminiu, în care sunt așezate conductele.
3. Pe bază specială rezistentă la umiditate din polistiren expandat. În acest sistem, plăcile terminate cu caneluri tăiate în ele sunt utilizate pentru a instala scuturi de căldură metalice și deasupra țevilor. Este cel mai frecvent, deoarece permite instalarea încălzirii în pardoseală în prezența unor nereguli mici și a unor restricții semnificative în înălțimea camerei.

Deoarece apa, atunci când circulă printr-o țeavă, pierde o parte din energia termică, distanța tot mai mare de la sursa de căldură (boiler), temperatura de încălzire scade. Prin urmare, pentru a evita apariția unui gradient de încălzire prin pardoseală, există două metode pentru montarea țevilor:

1. Schema de conexiune spirală. Prin această metodă, țevile de încălzire și de retur sunt aranjate paralel unul cu celălalt și, prin urmare, ele pot compensa încălzirea și răcirea astfel încât diferența să nu fie vizibilă. Prin construcție, se obține o dublă helix. Acest tip de încălzire este utilizat pe scară largă în camere cu o suprafață mare.
2. Metodă paralelă. Conductele de șarpe sunt așezate paralele între ele. Adică, temperatura de încălzire este mai mare la începutul țevii decât la sfârșitul acesteia. Prin urmare, partea mai încălzită este instalată lângă sursele de frig, adică ușile sau ferestrele de intrare. Un astfel de sistem este instalat, de obicei, în spații mici și mijlocii.

Lucrări de asamblare

de la încălzirea apei, este necesar să se elaboreze un plan detaliat pentru conectarea sistemului, precum și pentru a calcula cantitatea de materiale de construcție cerute. De asemenea, suprafața trebuie să fie egalizată astfel încât să nu existe nici o distorsiune, pentru a elimina diferite defecte și deteriorări. Dacă intenționați să instalați un cazan autonom, locația acestuia ar trebui să fie cât mai aproape de camera încălzită, pentru a reduce pierderile de căldură și ușurința de întreținere. Dulapul pentru colectori este instalat direct în cameră și este imobilizat în perete sau ascuns în spatele diferitelor elemente ale decorului. Este convenabil să plasați colectorul și cazanul în subsol, ceea ce va economisi nu numai spațiul de locuit, ci și costul de finisare.

În prima etapă este instalat un dulap colector. Pentru a face acest lucru, aproximativ în centrul camerei, o nișă din perete este scobită în funcție de dimensiunile cerute și apoi este încorporată acolo. Primii care i-au adus o țeavă cu apă fierbinte și apoi conducta de retur. La intrare și ieșire puneți o supapă obligatorie care vă permite să opriți alimentarea cu apă și să efectuați reparații sau întreținerea sistemului.

De asemenea, nu ar fi inutil să se instaleze manometre care ar putea semnala cu promptitudine înfundarea țevilor și o creștere a presiunii în caz de urgență. În spatele supapelor și manometrelor, un colector este plasat pe numărul necesar de intrări și ieșiri, fiecare supapă de comandă a alimentării. În cazul în care coatele sunt mai mult decât este necesar, au pus dopurile. La galeria de evacuare este necesar să se instaleze un robinet pentru a evacua apa și un sistem de aerisire automată care să împiedice aerisirea sistemului. Atunci când se planifică utilizarea unui cazan central sau autonom, se vor instala ramuri adecvate la orificiul de admisie și evacuare.

Montarea țevilor de încălzire trebuie să se efectueze pe podele uniforme și curate, cu izolație hidro și termică instalată. O bandă de amortizare cu o lățime de 15 cm este aplicată de-a lungul perimetrului camerei de-a lungul pereților, ceea ce va împiedica prăbușirea șapei în timpul dilatării termice. După aceea, în funcție de materialul podelelor și de tipul de instalație ales, sunt așezate conductele. Pentru fiabilitatea țevii este fixată cu fir, cleme de plastic speciale sau cleme. Cu toate acestea, este necesar să nu se strângă strâns, dar lăsa un mic spațiu, care este proiectat să ia în considerare expansiunea termică a conductelor. La montare trebuie respectate următoarele distanțe admise:

• Trebuie să existe o distanță de 7 cm față de perete, astfel încât căldura radiată să fie utilizată mai eficient.
• Distanța dintre țevi este de aproximativ 30 cm, cu excepția locurilor cu absorbție crescută a căldurii (ferestre și uși).
• Lungimea maximă a țevilor nu trebuie să depășească 60 m, deoarece se va observa o încălzire inegală a încăperii.

Căldura cu apă caldă atinge eficiența maximă atunci când nu utilizează un canal pentru circulație, ci cât mai multe posibilități pentru a crea circuite de circulație. Fiecare dintre circuitele cu un capăt atașat la galeria de admisie, iar celălalt - la ieșire.

După instalarea tuturor conductelor, testele se efectuează la presiuni peste norma de funcționare la 1 atm. Acest lucru va permite detectarea conexiunilor de calitate slabă și scurgerile, precum și determinarea gradului de încălzire a încăperii. Dacă se obțin caracteristicile tehnice necesare ale sistemului, se produce o podea exterioară. În funcție de metodele aplicate de așezare și de materialul de bază, ele realizează o legătură, o laminare laminată sau o altă acoperire de podea.

Este destul de dificil să faceți o podea caldă pe cont propriu, deoarece este necesar să se efectueze calculele puterii de încălzire necesare, să se elaboreze un plan pentru amplasarea utilităților, precum și să se efectueze în mod corespunzător toate lucrările de instalare. Sistemul de încălzire care rezultă va putea să utilizeze rațional energia termică și să o distribuie uniform pe întregul spațiu al încăperii.

video

Acest video demonstrează instalarea unei podele încălzite cu apă:
