Închidere ușă - tip dispozitiv, selecție, instalare

Nimănui nu îi place să lovească ușa, dar trebuie închisă bine pentru a evita scurgerea căldurii din încăpere. Pentru un proces fără zgomot, este instalată o închizător de ușă.

Aceste modele înlocuiesc instalarea arcurilor ușilor, care închiderea ușilor creează mult zgomot. Tipurile de dispozitive, caracteristicile lor și metodele de instalare solicită articol.

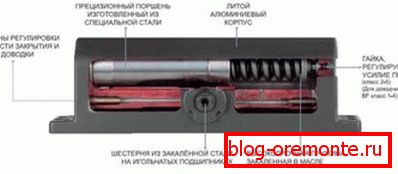

Dispozitivul și principiul de funcționare a dispozitivelor de închidere a ușii

Elementul principal de lucru al oricărui apropiat este un arc de înaltă rezistență care intră în cilindrul ușii mai aproape. Când deschideți ușa, aceasta comprimă, acumulează energie și, atunci când este eliberată, readuce ușa la starea inițială închisă.

Pentru închiderea netedă a orificiului din apropierea acestuia există un amortizor de șocuri de ulei. Sistemul de ventile încorporat facilitează debitul de ulei atunci când deschide ușile de la o cameră la alta și când se închide.

Cu ajutorul lor, viteza de mișcare a uleiului și, prin urmare, viteza de închidere a ușilor este reglementată. Netezimea necesară a procesului dă vâscozitatea fluidului de amortizare, contribuind la închiderea silențioasă a ușii.

Designul de închidere a ușii poate avea unul sau mai multe amortizoare, care nu schimbă esența dispozitivului. Arcul de lucru din diferite produse este condus de mecanismul său, care determină tipul de apropiere.

În funcție de design, la instalarea ușilor crescătorii pot rezolva mai multe probleme:

• Reglați viteza de închidere în două intervale - cu accelerație când ușile sunt închise.
• Protejați panza de lovirea obstacolului.
• Asigurați-vă ușile după deschiderea acestora.

Tipuri de dispozitive

Tipurile de închizători pentru uși sunt clasificate după locație, care pot fi:

• top. Instalat la partea superioară a foii de ușă. Tip de unitate diferit:

1. manivelă, în designul cu arc elicoidal și piston hidraulic, care sunt situate în compartimente separate. Acestea sunt dispozitive destul de simple care nu au capacitatea de a controla mișcarea ușii sau alte schimbări. În cererea de uși grele;
2. dințat. Acesta este cel mai comun design, constând într-o treaptă de viteze care alunecă cu pistonul și îl deplasează de-a lungul axei atunci când ușa este ruptă. Când este deschis, ușa de închidere se mișcă într-un arc. Partea pârghiei, înșurubată pe corpul dispozitivului, este situată perpendicular pe angrenajul, axa căruia se mișcă vertical prin corpul apropiat. Dinții roților dințate cuplează dinții pistonului. Deplasându-se de-a lungul axei, angrenajul deplasează pistonul în poziție orizontală, fixând arcul. Energia este acumulată în același mod. Închiderea ușii relaxează arcul, care presează pistonul în direcția opusă, rotindu-se, uneltele trimit o manetă pentru a mișca structura ușii, închizând ușa;
3. cu o tijă glisantă. Aceasta nu este cea mai reușită versiune a designului, în care nu există nici un umăr pentru transmiterea unei forțe mari, ceea ce duce la funcționarea insuficientă a mecanismului;
4. cam arbore. Camul, având aspectul unei inimi simetrice sau asimetrice, servește și ca axă. Când ușa este deschisă, elementul comprimă în mod egal arcul cu pistonul de deschidere. La închidere, arcul se extinde, pistonul de deschidere se deplasează în direcția opusă, returând cama în poziția inițială, ușa încetinește cu pistonul de frână.

• Închidere ușă. Situat pe podea. Instalarea celui mai apropiat de acest tip trebuie să fie luată în considerare în timpul fazei de construcție. Greutatea ușii deține axa inferioară, care se deplasează în direcția celeilalte axe de rotație.

Designul celui mai apropiat este folosit pentru ușile cu o greutate de până la 300 de kilograme.

• RAMS. Acest design este construit în cadrul ramei sau al ușii, iar principiul său de funcționare este același ca și dispozitivele de închidere a podelei. În acest caz, masa ușii este susținută de suportul care este construit în podea. Rotația de la axa închiderii ușii este transmisă spre fanta de ușă printr-o pârghie încorporată în ușă de sus. Atunci când ușa este deschisă cu o pârghie, axa în formă de inimă este rotită. În funcție de direcția de deschidere a ușii, începe să preseze una dintre rolele care comprimă cele două arcuri. Când închideți ușa, întregul proces merge în direcția opusă.

În funcție de designul produsului sunt împărțite în:

• Liniar. Cu atât mai aproape nu există genunchi sau detalii pentru instalarea produsului.
• genunchi. În design există un "genunchi", o pânză proeminentă atunci când se mișcă. Acestea sunt cele mai fiabile și mai simple dispozitive printre mecanismele de pârghie. Există două moduri de montare:

1. carcasa mecanismului de antrenare este montată pe foaia ușii, iar dispozitivul de pârghie este montat pe cutie;
2. posibila si optiune de montare inversa.

Clasificarea mecanismelor

Pentru a vă familiariza cu închizătoarele uși existente din Rusia, este necesar să studiați GOST 5091-78. Principalele criterii prin care este selectată ușa de apropiere sunt caracteristicile tehnice sau efortul pe care o persoană îl aplică la închiderea ușii.

Potrivit GOST 5091-78 toate închiderile ușii sunt împărțite în 7 clase:

• EN1. Folosit pentru rambleuri cu lățimea de 750 mm și greutatea de până la 20 kg.
• EN2. Dispozitivul ideal pentru cârpe cu o lățime de 850 mm și o greutate de până la 40 kg.
• EN3. Dispozitive pentru lățimea canatului 950 milimetri, cu o greutate de până la 60 kg.
• EN4. Proiectat pentru panouri a căror lățime este de 1,1 metri, cântărind până la 80 kg.
• EN5. Montat pe lățimea canapelei de 1,25 metri, cântărind până la 100 kg.
• EN6. Adapțiile din această clasă sunt destinate ușilor de 1,4 metri lățime, cu o greutate de până la 120 kg.
• EN7. Astfel de mecanisme sunt ideale pentru pânze de 1,6 metri lățime, cu o greutate de până la 160 kg.

GOST 5091-78 indică forța care trebuie aplicată la închiderea ușii, măsurată în Nm (Newtonometers). Compania "Door closer" în certificatul său pentru produsele lansate, indică eforturile în Nm. În acest caz, modelele de mecanisme pot fi de aceeași clasă și reglabile, cu capacitatea de a personaliza aplicarea forței la deschiderea ușilor.

În plus, GOST 5091-78 oferă îndrumări privind închiderea ușilor pentru lucrările lor, luând în considerare domeniul de lucru al temperaturii. Acest lucru se datorează faptului că uleiul utilizat pentru lubrifierea structurii își modifică viscozitatea sub influența temperaturii. Pentru utilizarea în exterior, se recomandă instalarea dispozitivelor rezistente la frig, utilizând ulei de temperatură scăzută și glandele speciale, care figurează în certificatul de produs.

GOST 5091-78 indică o altă caracteristică care ar trebui luată în considerare atunci când alegeți o ușă de apropiere pentru ușă - transmisia momentului de rotație.

Selectarea dispozitivului

Sfat: Înainte de a alege o ușă mai aproape, trebuie să vă familiarizați cu normele care definesc eforturile depuse de închiderile ușii când le folosiți. Acestea respectă standardele europene.

Puterea mare a apropierii corespunde clasei superioare.

De exemplu:

• Produsul de cea mai înaltă clasă este selectat pentru instalarea pe o ușă blindată din metal.
• Clapeta de clasă inferioară este instalată pe un produs ușii ușoare.
• Construcții de 3-5 clase sunt utilizate pentru ușile simple de intrare instalate în interior.

Atunci când se selectează o apropiere, parametrii ușii sunt luați în considerare, se iau în considerare factorii externi, de exemplu:

• Când acționați ușa frontală expusă frecvent la sarcini laterale de vânt, foaia de ușă trebuie să fie echipată cu produse de înaltă clasă, ceea ce va spori durata de viață a ușii.

Sfat: În cazul dimensiunii și greutății ușii puteți utiliza două clase diferite de produse, ar trebui să acordați prioritate elementelor de înaltă clasă, ceea ce va oferi o mai mare marjă de siguranță și, prin urmare, o mai mare funcționare a dispozitivului.

• Nu este nevoie să țineți cont doar de putere atunci când alegeți un produs. Acest lucru nu indică întotdeauna o sarcină grea atunci când este montat pe o ușă. Dacă se va instala o astfel de brățară pe ușa din PVC, se va crea o sarcină suplimentară asupra balamalelor, ceea ce va face să se uzeze rapid.
• O ușă din plastic cu elemente puternice se deschide foarte mult, ceea ce va crea un disconfort suplimentar atunci când se utilizează ușa.
• Atunci când alegeți o ușă mai aproape de ușă, trebuie luată în considerare rezistența la îngheț. Există modele care funcționează la temperaturi extreme, variind de la (-45 ° C) până la (+ 70 ° C).
• Se atrage atenția asupra vitezei de mișcare a sistemului ușii. De exemplu, pentru structurile de protecție împotriva incendiilor, dispozitivele ar trebui să aibă o viteză mare de închidere, iar atunci când sunt utilizate în casă, se preferă închiderea lentă, mai ales dacă există copii și vârstnici în casă. În locurile publice, este mai bine să instalați dispozitive cu funcția de deschidere a frânării, care va împiedica cercetarea să lovească peretele.

Pentru familiarizarea cumpărătorului cu oportunități suplimentare ale unui produs este oferit certificatul de pe ușa mai apropiată. Prezența sa garantează faptul că produsul achiziționat este de înaltă calitate.

Sfat: atunci când alegeți un dispozitiv, trebuie să întrebați despre certificat. Acest lucru va da o mai mare încredere că dispozitivul selectat va funcționa corespunzător de mai mulți ani.

Privire de ansamblu asupra închiderilor populare

Mai jos este o prezentare generală a închiderilor ușilor celor mai cunoscuți producători străini de produse de înaltă calitate:

• Dorma închisă. Acesta este mecanismul companiei germane, a cărui caracteristică este prezența tracțiunii glisante. Acest design vă permite să ascundeți genunchiul mecanismului de tracțiune și să nu stricați aspectul ușii.

• Închidere ușă DC-100. Acesta este un dispozitiv mecanic-hidraulic pentru deschiderea ușilor cu o greutate de până la 100 de kilograme. Poate funcționa în intervalul de temperaturi de funcționare de la (-35 ° C) la (+ 60 ° C), are două viteze de mișcare.

• Ușa se apropie de 80 kg de compania Abloy. Compania sa produce din Finlanda. Greutate maximă a ușii de până la 80 de kilograme. Modelul are un mecanism convenabil pentru reglarea mecanismului. Designul are o supapă independentă care permite mișcarea ușoară a ușii.

• GEZE Podea ușă închisă care nu este vizibilă și închide cu ușurință ușile pendulului și cu accent. Sistemele sunt disponibile pentru vane grele și modele cu greutate redusă. Instalațiile de închidere pot fi instalate pe uși de protecție împotriva incendiilor și fumului.

• Ușa se apropie până la 30 kg. Mecanismul de închidere mecanic cu arc pentru uși DS19 servește pentru închiderea netedă a structurilor cu greutatea de până la 30 kg. Ele se disting printr-o singură viteză de mișcare a ușii, ajustarea cu un șurub. Se folosește pentru uși cu lățimea de până la 75 centimetri. Prețul produsului este cel mai mic.

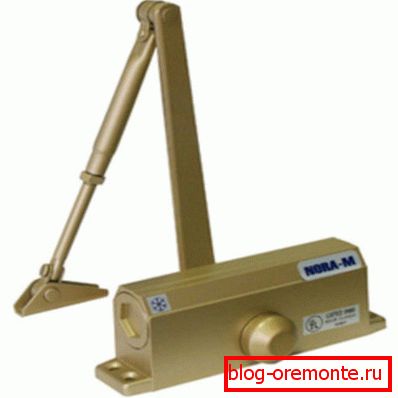

• Usa mai aproape "NORA-M". Numărul minim de cicluri de deschidere și închidere a ușii este de 500.000 de ori, garanția pentru toate modelele fiind valabilă timp de 5 ani. În gama mărcii se găsesc închizătoare de uși "NORA-M", caracteristică care permite fixarea pânzei în poziție deschisă. Pentru a închide ușa trebuie să aduceți pânza la un unghi de 90 ° și apoi începe să se închidă. În astfel de modele, există o ajustare a vitezei de închidere a structurii și a vitezei lui dokhlop.

• Usa mai aproape "Bulat", este destinat închiderii ușoare și automate a unei uși. Folosit pentru structuri din plastic, lemn și metal din tablouri. Funcțiile dispozitivelor: reglarea vitezei de închidere a unei uși, reglarea vitezei de finisare finală. Intervalul de temperatură pentru utilizare este de la (-35 ° C) până la (+ 50 ° C). Lățimea ușii maximă - 1,2 metri.

• K-Dom de închidere a ușilor. Asamblează o companie din Coreea de Sud. Designul are o pârghie standard. Serveste pentru inchiderea usoara a usilor de tip vagon. Instrucțiunile de instalare în limba rusă, glandele sunt fabricate în Germania, axul are un diametru mărit, uleiul special face construcția rezistentă la îngheț, poate funcționa în intervalul (-45 ° C) până la (+ 50 ° C).

• Închidere ușă pentru uși glisante. Такие устройства часто используются в местах массового пользования: магазинах, больницах, офисах. avantaje и недостатки устройства таких конструкций приведены в таблице:

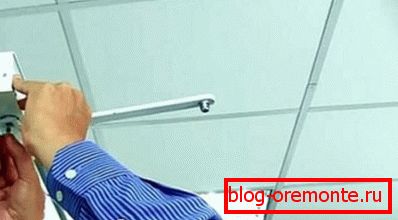

Mecanism de montare

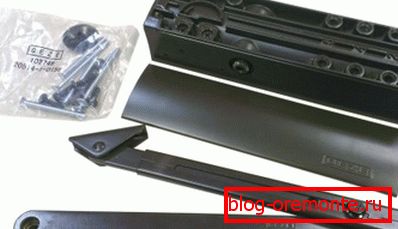

Atunci când achiziționați un produs care va fi instalat pe ușă cu propriile mâini, trebuie să aveți în vedere faptul că kitul trebuie să includă:

• Închizători.
• Elanul pârghiilor.

• Hardware pentru dispozitive de fixare.
• Schema sau desenele de închidere a ușii pentru structurile de montare.

Fitingurile pot fi instalate pe unitatea de intrare: pe cutie și pe pânză, în funcție de scopul structurii ușii.

Instalarea este:

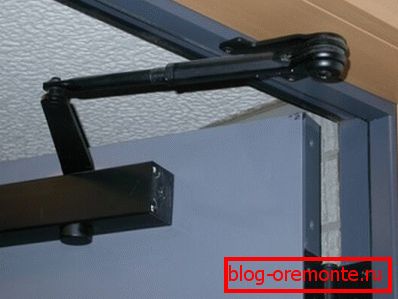

• Intern, ca în fotografie. Aceasta este cea mai obișnuită metodă de a instala structuri pentru uși exterioare, în timp ce produsul este montat în ușă.

• Extern.

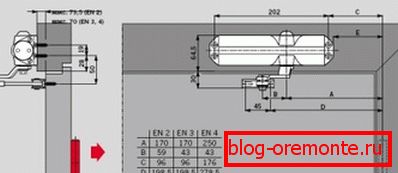

Diagrama de instalare completă inclusă în set vă permite să instalați un accesoriu de înaltă calitate și să evitați erorile în timpul instalării.

Pentru aceasta:

• Schema de instalare este înregistrată pe ușă.

• Alte acțiuni sunt efectuate în conformitate cu instrucțiunile oferite de instrucțiune:
• Marcarea a fost terminată.
• Găuri găurite.
• Cazul este atașat.
• Manetă montată.

Acestea sunt două jumătăți, interconectate prin fire.

• Pârghia este reglabilă în lungime, ceea ce determină unghiul deschiderii ușii, aproximativ 90 °.
• Cu instalarea corectă a tuturor elementelor structurale, dispozitivul va funcționa eficient, fără eșecuri.

În detaliu, instalarea dispozitivelor de închidere arată videoclipul din acest articol.

Reglare mai strânsă

Ajustarea corectă a elementelor instalate poate fi efectuată dacă vă uitați la șuruburile care fac parte din proiect pentru ajustarea acesteia.

Multe modele au șuruburi speciale amplasate pe capacul decorativ al casetei. La unii, șuruburile sunt situate pe partea frontală a casetei și sunt etichetate cu 1 și 2. Șurubul 1 reglează schimbarea în unghiul de deschidere a ușii, poate ajunge la 180 °. Șurubul 2 modifică viteza de închidere a cercevelei.

Când reglați ușa de apropiere:

• Unghiul de deschidere al foii de ușă variază de la 90 ° la 180 °.
• Accelerarea închiderii se reglează prin reglarea șurubului 2.
• Ușa se deschide la unghiul de lucru și este eliberată.
• Rotirea șurubului 2 asigură ajustarea netedă a foii de ușă la ultimele 15 ° pentru a asigura închiderea sa fiabilă.
• Un efort mare în punerea în aplicare a ajustării nu merită.
• După 1/4 rotație a șurubului, ușile se vor închide cu o încetinire semnificativă.

Mai aproape poate fi folosit mult timp, dacă setarea se va face în mod regulat. Trebuie avut în vedere faptul că lipirea forțată a ușilor pentru aerisire și susținerea acesteia cu diverse obiecte poate duce la o creștere a încărcăturii pe glande și a pistonului de închidere a ușii.

Acest lucru va determina extrudarea uleiului din corp și ieșirea din apropiere. Pentru a răspunde corect la întrebarea cum să umpleți ușa corect, numai un specialist vă va ajuta. Fiecare design are propriile caracteristici.

Îngrijirea ușii este mai aproape

Pentru a maximiza durata de viață a ușii mai aproape, trebuie să vă mențineți sănătatea acestui mecanism, verificați periodic starea pieselor sale principale:

• Pentru a evita problemele legate de apariția coroziunii, prelucrarea obișnuită a fragmentelor de metal și lubrifierea acestora ar trebui efectuate pentru o plimbare netedă.
• Este necesar să reglați periodic setările în funcție de parametrii ușii.
• Nu poți pune nimic sub ușa deschisă.
• Nu puteți trage ușa "la", pentru a accelera acest proces.
• Este contraindicat să "ajute" ușa să se închidă, ținând-o.

Indiferent dacă va fi o ușă încorporată mai aproape sau orice alt tip de ea, cu o instalare și o funcționare corespunzătoare, un astfel de dispozitiv va permite să controlați procesul de deschidere și închidere a ușilor. Acest lucru va împiedica ruperea sticlei și, uneori, căderea peretelui din casă în timpul instalării ușilor metalice.
