Mai aproape de ușă: opțiunile de proiectare și cerințele

Ușile care au o ușă de oprire sau balansare necesită adesea închidere controlată. Acest lucru este important nu numai în cazul în care un flux mare de oameni trece prin ele, dar și în cazul în care există proiecte de forță. Un dispozitiv numit un follower de ușă poate asigura controlul închiderii web.

În țara noastră, aceste dispozitive sunt fabricate în conformitate cu standardul P 56177, dezvoltat în 2014, cu participarea producătorului mondial de sisteme de uși și ferestre: compania germană GEZE. Tu și cu mine nu putem decât să sperăm că, de exemplu, mai aproape de ușă "Diplomat" din Serbia, este puțin superioară în calitate și design pentru produsele producătorului intern.

Clasificarea semnelor de închidere

Primul semn prin care se clasifică ușa de apropiere este scopul său. Mai degrabă, este același pentru toate dispozitivele: închiderea. Dar ușile, precum și opțiunile de instalare pe ele, sunt diferite. Veți afla mai multe despre criteriile de clasificare.

Separarea după scop

Există cinci tipuri de dispozitive:

• Opțiunea de la capăt (DN) - instalat în vestibulul superior al ușii balansoare.
• Dispozitiv de distrugere (DV) - este destinat, de asemenea, ușilor balansate și este instalat în partea superioară.
• Dispozitiv pentru instalarea în podea (DP): instalare inferioară pe ușă cu pridvor.
• Cea mai apropiată pentru ușile tip pendular (DM).
• Dispozitive echipate cu funcții suplimentare - cel mai adesea este un punct mort, dar poate exista o depreciere la deschidere. Denumită pe scurt cu litere DF.

Cum se determină o clasă

Există, de asemenea, o împărțire în clase, care depinde de lățimea și greutatea maximă a pânzei. După examinarea tabelului de mai jos, veți afla cum să alegeți ușa dreaptă mai aproape.

Aceasta este a doua caracteristică de clasificare:

• Există clase I, II și III, care reflectă gradul de fiabilitate al dispozitivului. Acesta este al treilea semn prin care sunt clasificate diferite tipuri de închizători pentru uși.

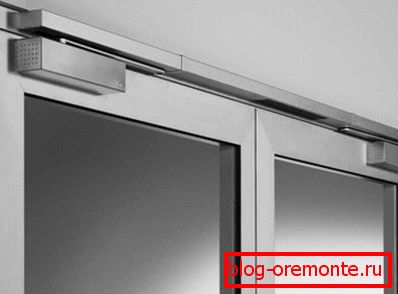

• Al patrulea semn indică dacă închizătorii pot fi utilizați pentru ușile de incendiu. 0 nu poate; - Poate.

• Al cincilea atribut de clasificare este condițiile în care dispozitivul poate fi utilizat. Există doar două opțiuni: H - condiții normale, la temperaturi de -15 + 40 grade; litera M indică dispozitive de închidere rezistente la îngheț pentru uși care pot funcționa la temperaturi sub -15 grade.

Ultimul semn, al șaselea, sunt cele trei clase care determină rezistența la coroziune a dispozitivului. Dispozitivele cele mai rezistente la umezeală aparțin clasei I, respectiv clasa a treia este cea mai mică. Prețul aparatului depinde nu numai de materialul de fabricație și de complexitatea soluției de proiectare, ci și de clasa ușii care se apropie.

Marcarea și completitudinea

Marcarea dispozitivului de închidere ar trebui să reflecte toate cele 6 caracteristici de clasificare. Codifică denumirile, denumirile de clasă, numerice și litere ale tipului și tipului de produs, precum și numărul standardului conform căruia a fost făcut.

Fiți atenți! De exemplu, marca DPDF 310H2 înseamnă că este o podea mai aproape de funcția dohlop; pentru uși de 95 cm lățime și greutate de 60 kg; prima categorie de fiabilitate; nu pot fi așezate pe ușile de incendiu; trebuie să funcționeze numai în condiții normale; are o rezistență medie la coroziune. Avtodvodchiki uși importate, sunt, de asemenea, marcate cu două litere suplimentare CE.

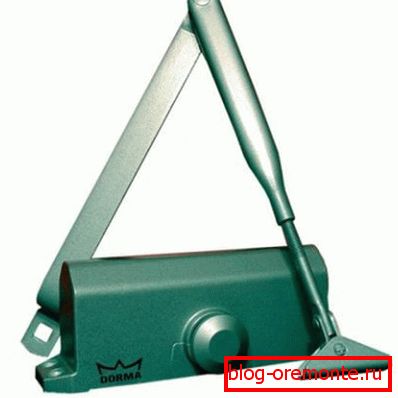

Acest marcaj, plus data fabricației și marca comercială a producătorului, ar trebui să fie nu numai pe partea mai apropiată, ci și pe părțile componente ale acesteia. Marca de marcă este, de obicei, plasată pe partea frontală a produsului, pe care o vedem în fotografia de mai sus.

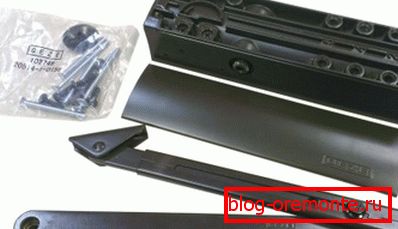

Marcajul este plasat, de obicei, pe partea din spate a carcasei, dar dacă se apropie mai mult, marca poate fi citită prin scoaterea panoului de protecție.

Încadrat împreună cu produsul trebuie atașat nu numai instrucțiunile de operare și întreținere ale dispozitivului, ci și șablonul-șablon de dimensiune completă pe care îl vedeți mai sus. Folosind-o, dispozitivul de închidere poate fi instalat de oricine. Pentru claritate, vă oferim să vizualizați videoclipul: "Instalați ușa mai aproape".

Designeri de închidere și cerințe pentru ei

Una dintre principalele cerințe ale GOST pentru închidere este utilizarea materialelor rezistente la coroziune și a acoperirilor în producția lor. De aceea, pentru fabricarea unor astfel de dispozitive s-au folosit oțel calibrat și calibrat, precum și aliaje de zinc, aluminiu, cupru-zinc și alumină-zinc.

Dacă dispozitivul este deasupra capului

În ciuda faptului că dispozitivul de închidere a ușii poate fi diferit din punct de vedere structural, există cerințe generale pe care trebuie să le îndeplinească toate modelele.

• Mai întâi de toate, ele ar trebui să asigure deschiderea pânzei de cel puțin 90 de grade. Dacă ușa este un pendul - apoi în fiecare direcție. Durata închiderii ușii, deschisă într-un unghi drept, trebuie să fie de două până la cinci secunde.
• Indiferent de unghiul de deschidere a ușii, care este determinat de clasa sa, apropierea trebuie să închidă frunza cu cel puțin 70 de grade. Dacă este o ușă magnetică mai aproape, atunci închiderea finală are loc datorită proprietăților atractive ale magnetului. Într-o altă variantă de realizare, acesta poate fi un dispozitiv de tipul DF, echipat cu o funcție dohlop.

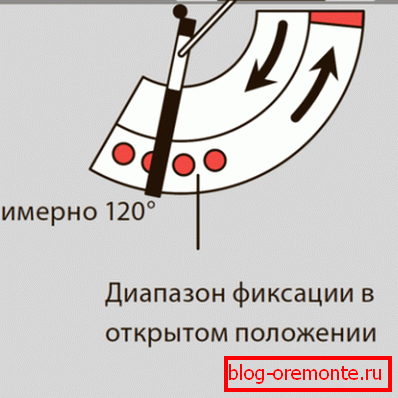

• Produsul poate fi considerat calitativ atunci când este posibilă ajustarea poziției pânzei în raport cu cutia sau cu cerceveaua adiacentă, astfel încât diferența să nu fie mai mare de 1 grad. În plus, pânza trebuie fixată în siguranță în poziții extreme: închisă și deschisă.

Cerințe pentru dispozitivele de închidere încorporate

Toate dispozitivele de închidere de tip DV și DP trebuie să fie echipate cu o funcție de amortizare a deschiderii - adică dispozitivul trebuie să-l încetinească până când ajunge în poziția extremă deschisă.

• Dacă ținem cont de deschiderea la 90 de grade. pânza, segmentul traseului la închiderea până la marcajul de 65 de grade, este o zonă de întârziere. Un dispozitiv de calitate ar trebui să ofere timp pentru trecerea acestei zone timp de cel puțin 20 de secunde.
• Această proprietate a celei mai apropiate se numește funcția de încetinire a închiderii web-ului. Cerințele standardului se aplică și timpului necesar pentru depășirea manuală a întârzierii de închidere. Acest indicator nu trebuie să depășească 15,3 kgf / m.
• Setarea maximă și minimă a dispozitivului de închidere a ușii în funcție de forța de închidere trebuie să asigure toate cerințele standardului - inclusiv cele care sunt comune tuturor tipurilor de dispozitive. În ceea ce privește mecanismele construite în mod specific, acestea ar trebui să asigure închiderea accelerată în etapa finală. Asta este, funcția dohlop pentru închidere încorporată este necesară.

Toate regulatoarele, prin intermediul cărora sunt controlate funcții suplimentare, sunt ascunse în carcasa instrumentului și sunt activate de un instrument special. Designul oricărui element mai apropiat - și în special inclus - ar trebui să asigure accesul neîngrădit la mecanism, fără a fi necesară dezmembrarea.

Carcasa dispozitivului, indiferent de tipul acestuia, trebuie sigilată și exclude posibilitatea scurgerii de lichid, asigurând funcționarea mecanismului.

Caracteristicile constructive ale închizătorilor

Pentru a deschide frunza ușii, trebuie să fie influențată de o anumită forță. O parte din ea atunci când se deschide, și la închidere - efortul deplin, mai apropiat.

Cel mai adesea se acumulează cu ajutorul unui arc, care este comprimat când ușa este deschisă. Neînțeleasă, ea doar mișcă pânza în poziția inițială închisă.

• Cel mai adesea, închizătorii pe ușile balansate sunt instalate pe partea de sus. Adevărul este că versiunea încorporată poate fi instalată numai în procesul de amenajare a pardoselii sau a reparației acesteia. În majoritatea covârșitoare, dispozitivele de închidere de tip DN au un design de primăvară. În plus față de arc, au o treaptă de viteză cu un piston de angrenare, datorită căruia se mișcă.

• Cu pistonul este conectat la un capăt al pârghiei mai apropiate, care primește forța prin arc. Deplasându-se într-un arc, se deschide sau închide ușor ușa. În ciuda faptului că aceasta este cea mai populară opțiune, astăzi nu este cea mai bună.

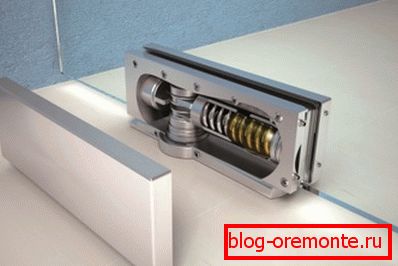

• Opțiunile pentru unitățile de tip Cam au apărut mult mai târziu, iar experții le consideră cele mai optime. Partea principală a unei astfel de apropieri este o camă. Acesta este situat între pistoanele de deschidere și pistă de frână și comunică cu elementele adiacente prin intermediul rolelor.
• Nu se întâmplă fără un resort: atunci când deschideți banda, pistonul acționează asupra acestuia prin camă. La închidere, arcul se îndreaptă și pistonul de frână este activat, ceea ce împiedică forța ușii. În acest caz, pistonul de deschidere se ridică în poziția inițială.

Fiți atenți! Blocatoarele de tip cam au un grad mult mai mare de control asupra închiderii benzii, care, în plus, poate fi reglată. Carcasele lor sunt mai compacte, ceea ce reprezintă o calitate deosebit de valoroasă pentru dispozitivele încorporate. Deoarece nu au o pârghie de putere, dispozitivele de tip DV se disting prin cuplu mare.

Netezirea funcționării unui astfel de dispozitiv de închidere a ușii este asigurată prin instalarea unei role de închidere a energiei. Pentru o ușă rotativă, este plasată în mijlocul deschiderii, pentru o ușă balansieră - pe perete.

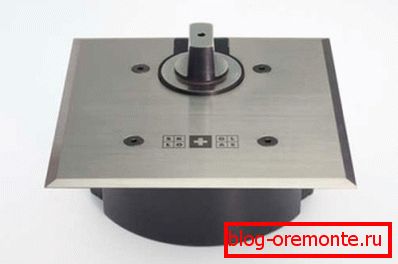

Putem observa numai că nu orice model de închidere a ușii poate fi poziționat în centrul deschiderii. Dacă vorbim despre diferența fundamentală în proiectarea dispozitivelor pentru instalarea de sus și de podea, atunci, în general, principalul lucru este prezența sau absența unei pârghii.

concluzie

Из всего вышесказанного, любому человеку понятно, что перед тем, как выбрать доводчик для дверей, необходимо в первую очередь обратить внимание на ширину и вес полотна. По классификационной таблице, максимальная ширина составляет 1,6 м, а вес 160 kg.

În acele cazuri în care aceste indicatoare sunt depășite, există o singură cale de ieșire - a pune două dispozitive de închidere pe ușă. Este de dorit să selectați închizătorii cu cel puțin o clasă mai mare decât ceea ce este necesar - iar videoclipul din acest articol vă va ajuta cu această sarcină.
