Acoperiș cu acoperiș multi-acoperiș

Printre diferitele structuri ale acoperișului este considerat cel mai dificil și mai atractiv multi-tong. Particularitatea designului său constă într-un număr mare de elemente complexe. Acestea includ pedometre, clești, văi și coaste. În acest articol vom explica cum să construim un acoperiș multi-tongue cu mâinile noastre, vom arăta desene și diagrame, materiale foto și video.

Cel mai adesea, se realizează un mai multe acoperișuri în mai multe cazuri:

• inițial;
• în procesul de extindere a sediului;

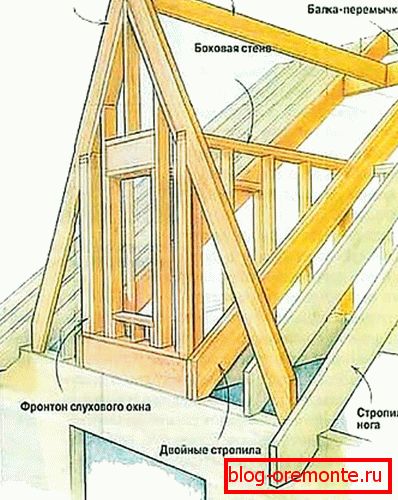

• pentru montarea luminii laterale în pod.
• în clădiri cu un aspect complex și multe camere.

Caracteristici speciale

O varianta simpla a unui acoperiș gable este un acoperiș arcados fără brațe. În acest design, secțiunea triunghiulară superioară a peretelui este numită aripă. În procesul de construire a unui multi-acoperiș, nu există pași simpli, toate acțiunile, începând cu calcule, necesită cunoștințe și abilități. Dispozitivul de acoperiș vă permite să plasați un spațiu de locuit sub el. În ciuda dificultăților, proprietarii de case iau o instalație independentă, care economisește o sumă semnificativă de bani. Acoperișul multi-tip va necesita costuri fizice și financiare enorme, dar va încânta creatorii frumuseții arhitecturale a clădirii.

Avantajele designului:

• datorită unui sistem echilibrat de acoperiș, acesta poate rezista cu ușurință la sarcini mari;
• acoperisul are un aspect original și atractiv;
• designul diferă în fiabilitate și durabilitate;

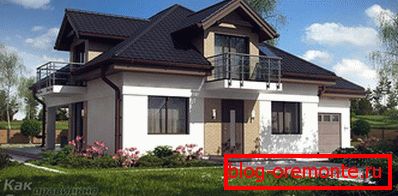

• exista spatiu liber pentru o camera sau mansarda suplimentara;
• capacul de zăpadă nu este întârziat pe pantele abrupte.

dezavantaje:

• proiectarea complexă care necesită calcule și instalări corespunzătoare;
• o cantitate mare de deșeuri rezultate din tăierea materialului de acoperiș, în special a metalelor;
• încărcare mare pe vale, care rezultă din zăpadă;
• nevoia de hidroizolare de înaltă calitate a articulațiilor interne.

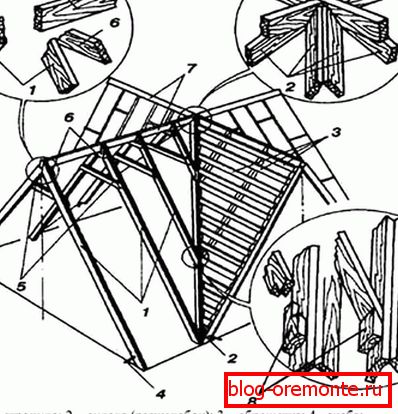

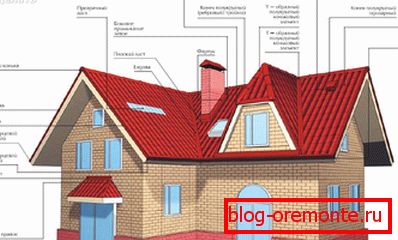

Denumirile principalelor elemente structurale

Endova - un loc de legătură internă de patine, acestea sunt unul dintre nodurile cheie. Ei trebuie să reziste unei sarcini semnificative din acumularea de zăpadă, astfel încât suportul din sistemul de suporturi și suporturi să fie executat de jos. Hidroizolarea sitului are o importanță deosebită, în valea trecând toată apa care curge pe acoperiș. Orice eroare de proiectare va duce la scurgere.

coaste - reprezintă colțul exterior al pantelor conectate. Unul dintre cele mai dificile locuri în proiectarea unui acoperiș cu mai multe goluri este considerat a fi intersecția barului de creastă, la care se învecinează endova. Creasta este una dintre marginile acoperișului.

Shtipets - secțiunea peretelui limitată de pante, se dovedește sub forma unui triunghi și nu este separată de perete printr-o cornișă.

Mawérlat - baza de lagăr a întregului acoperiș, care distribuie sarcina pe pereți și fundație.

căpriori - suspendate, agățate și diagonale.

leaț - cadrul dintr-o bară, necesar pentru fixarea unui material de acoperiș și încălzire.

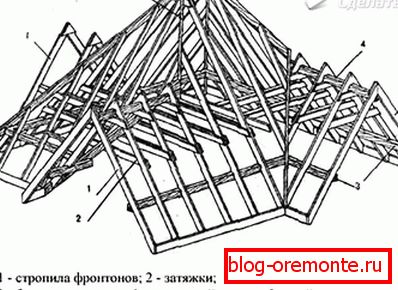

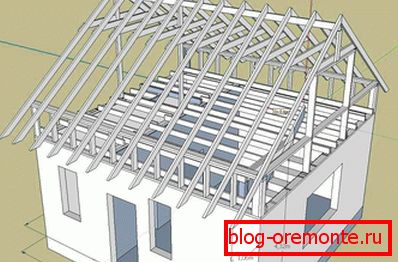

Instalarea unui cadru de bare

Baza acoperișului multi-gablu este mauerlatul. Elementul de bază este supus unei sarcini mari, prin urmare, pentru acesta este folosit un fascicul cu o secțiune transversală de 150 × 150 mm. Se fixează pe pereții clădirii cu ancore așezate în timpul construcției casei. Pe rafturile slabe de mauerlat. Rafturile pot fi înclinate și agățate. Alegerea acestora este determinată de caracteristicile de proiectare.

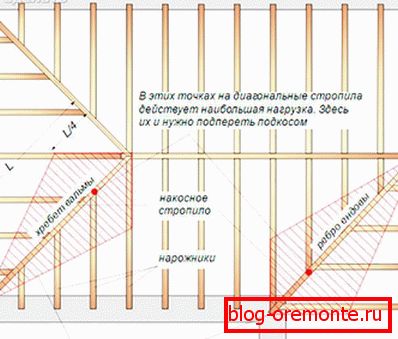

În cazul unui acoperiș de șold și semi-articulat, la articulațiile versanților sunt instalate picioare diagonale. Aceste elemente reprezintă sarcina principală, deci trebuie consolidate de către lucrătorii de sex feminin. Astfel de grinzi pot fi făcuți dublu, legați de două plăci de 150 - 50 mm. Piciorușele picioarelor, întărite de brațe și șuruburi, formează o fermă. Pentru a oferi o vedere atractivă asupra unui acoperiș cu mai multe tronuri și a rigidității necesare a structurii, toate părțile fermei sunt realizate ca șablon. Constructorii începători nu pot asambla fermele cu o tăietură, ci fixându-le cu suprapuneri de metal.

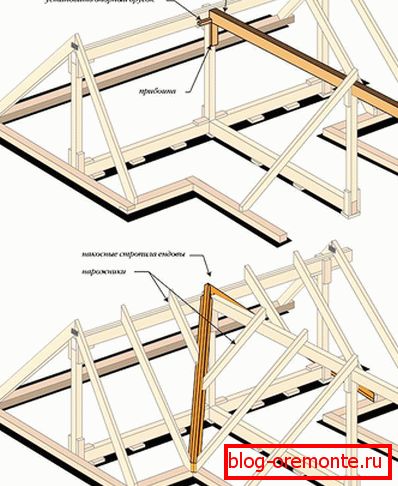

Șanțurile de prindere pentru mauerlat se realizează prin crăpătură, prin asamblarea consolelor sau a colțurilor. În partea superioară a coronamentului sunt conectate cu o bară de creastă. Atunci când se instalează un sistem de ferme în o casă mare, grinzile de tavan sunt folosite ca bufe. Este posibilă întărirea structurii jgheabului - o bară orizontală așezată exact în mijloc între două pereți și conectată la placa de alimentare. Sub picioarele nakosnye și endova pot fi stivuite suplimentare îndoiți.

Montare finală

După instalarea căpriori ei umplute șipcă, la intersecția de raze, care vitrine vale, se execută solid. Conducerea Dispozitiv unghi intern de impermeabilizare prevede de stabilire a unui strat suplimentar, pentru a asigura fiabilitatea construcției. Pe placa se întinde de impermeabilizare și montate pedalier. Dacă endova constă din mai multe părți, ele sunt montate pe partea inferioară, partea superioară suprapunând marginea elementului inferior. Joncțiunea șinei inferioare și a acoperișului este izolată. Pentru a da forma de design finit set vale limita superioară.

Dispozitivele de ambalare, izolarea și instalarea acoperișului

Ultimul element al sistemului de prăjini este așternutul. Acesta este umplute pe rafturi cu un pas care depinde de alegerea acoperișului. Pentru un acoperiș moale, este făcut solid, pentru plăcile metalice - în creșteri de 25-30 cm. O foaie de impermeabilizare se târăște orizontal pe tavă, fâșiile se suprapun cu 10 cm, iar dacă se asigură încălzirea, materialul este așezat sub impermeabilizare. Efectuând proiectarea izolației, nu trebuie să uităm de găurile de ventilație. Pentru un acoperiș multicolor, se recomandă o acoperire cu greutate redusă, astfel încât să nu se exercite presiuni suplimentare asupra grinzilor, de exemplu, atunci când se plasează plăci metalice.

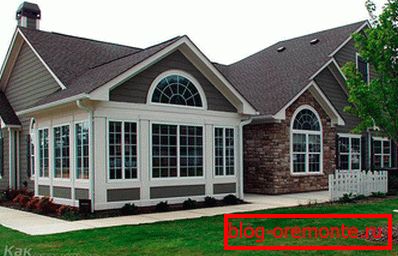

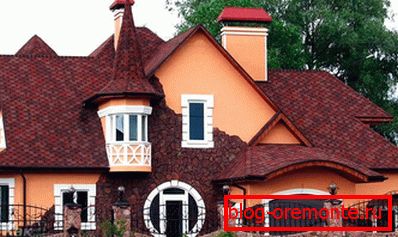

Există mai multe opțiuni pentru a face un acoperiș cu mai multe tonguri, acestea diferă în complexitatea designului și a aspectului. Mai mult organic, acest tip de acoperiș arată pe casele pătrate și dreptunghiulare.

video

Vizionați videoclipul în detaliu despre ceea ce trebuie să știți pentru a proiecta corect sistemul de acoperiș:

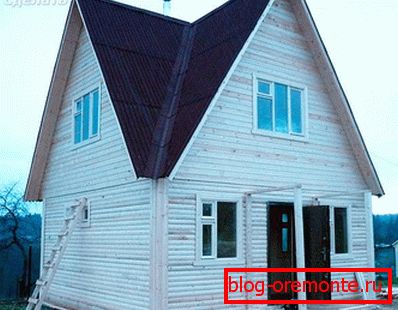

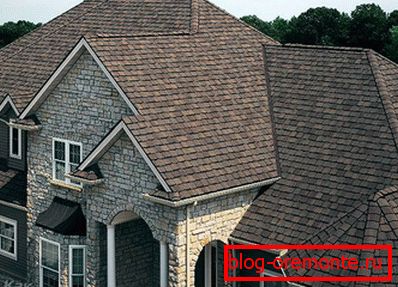

fotografie

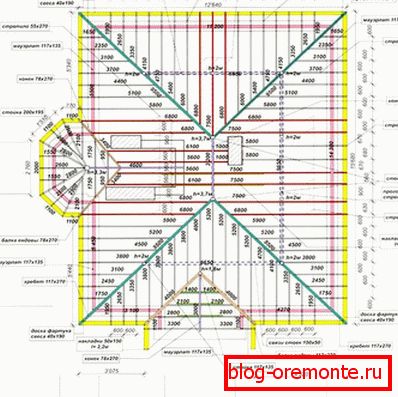

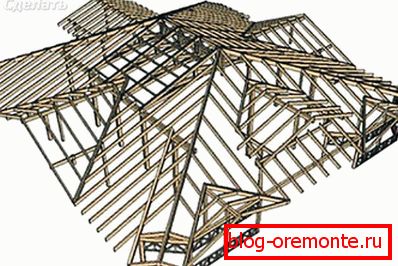

scheme
