Acoperișul de șold o faci singur

Construcția acoperișului joacă un rol semnificativ în atractivitatea arhitecturală a clădirii și are o importantă funcție practică. Acoperișul de șold fiabil și frumos este adesea folosit ca opțiune pentru acoperiș. O mulțime de proiecte de case atractive, fotografiile pe care le puteți vedea după ce ați citit articolul, arată clar ce design original are un acoperiș de șold. Se caracterizează prin dispozitivul a patru pante, cel puțin două dintre ele având formă triunghiulară. Ele sunt situate la marginile clădirii. Structura sistemului de bare este mai complicată decât cea a unui acoperiș gable, dar poate fi construit și un acoperiș de șold cu mâinile proprii.

Modele acoperiș șine

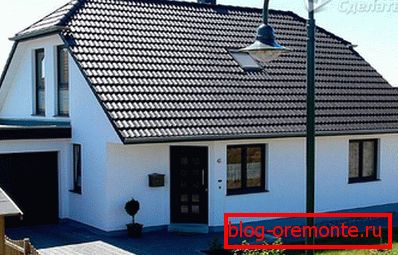

• Jgheab sau olandeză - un acoperiș cu pante triunghiulare trunchiate, care nu se extind până la streașină și acoperă doar o parte din șerpuit. Acest tip este cel mai potrivit pentru dispozitivul mansardă. Camera are o mulțime de spațiu, iar pereții nu au o consolă. Pârtiile joase ale construcției protejează fiabil clădirea împotriva vântului și a precipitațiilor. Acest model este mai dificil de implementat decât acoperișul de șold obișnuit.

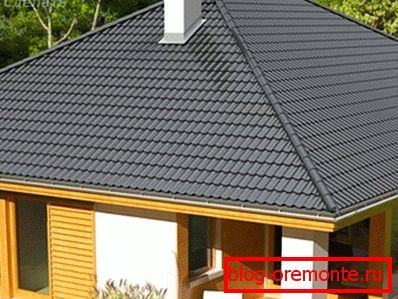

• Acoperișul șoldului este alcătuit din patru pante sub formă de triunghiuri cu vârf comun. Acest design este potrivit pentru o casă în formă de pătrat.

Crearea de proiecte

Desenarea unui acoperiș de șold cu o descriere detaliată a lungimii, a secțiunii elementelor și a unghiului de înclinare - această sarcină depășește puterea unui începător. Schema ar trebui construită luând în considerare calculele utilizând formule speciale. Acesta poate fi calculat, de exemplu, cu un calculator de construcție. Alegerea unghiului de înclinare pentru pante, concentrându-se pe tipul de acoperiș și condițiile meteorologice, puteți calcula înălțimea creasta și alte valori. Forma și mărimea structurii de rigiditate necesită de asemenea un calcul detaliat și o descriere detaliată în diagramă. Dacă aveți îndoieli că veți elabora corect un proiect în mod corect, este mai bine să contactați specialiștii.

Are structură de structură

• Grinzile de creastă reprezintă elementul purtător al acoperișului, pe care se montează restul. Acesta este situat în centrul structurii.
• Colțarul de colț are o secțiune transversală similară cu bara de creastă. Partea superioară este legată de bara de creastă, iar capetele se extind în afara clădirii.
• Grinzile intermediare leagă creasta și ornamentele de sus.
• Strugurii scurți (doamnelor) sunt conectați cu o coroană unghiulară și se bazează pe mauerlat, înclinarea lor fiind egală cu grinzile intermediare.
• Rafturile centrale intermediare converg pe creastă și se sprijină pe mauerlat, care creează rampe laterale.

Pentru construcții este selectat lemn uscat plat, de conifere - zada, cedru, pin. Pre-materialul este tratat cu antiseptic.

marcare

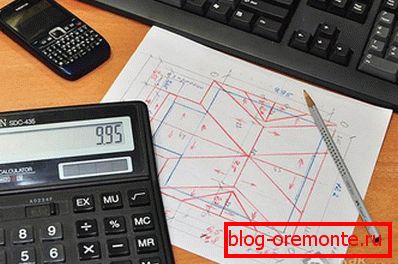

Înainte de a face un acoperiș de șold, trebuie să marcați. Precizia marcajelor va permite evitarea greșelilor atunci când montați grătarele. Inițial, se calculează linia centrală, apoi se află locația rafturilor. Locul de amplasare a cornierului central este marcat în punctul care denotă jumătate din grosimea creastei. Marcarea poziției diferitelor tipuri de grinzi se face cel mai bine nu cu o bandă, ci cu o tijă de măsură. Cu ajutorul acestuia, este ușor să notați amplasarea raftului central intermediar. Un capăt al șinei este aliniat cu linia destinată, iar cealaltă este îndreptată de-a lungul liniei peretelui lateral.

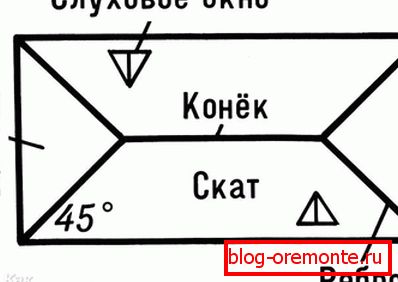

Dacă prezentăm marcajul sub forma unei proiecții, devine clar că grinzile intermediare cu un perete formează un pătrat, iar raftul unghiular o divizează diagonală în două pătrate dreptunghiulare. Lungimea coronamentului de colț vă permite să calculați teorema lui Pitagora. O masă specială de coeficienți vă permite să calculați dimensiunea colțului și a coridoarelor intermediare. Pentru a calcula, trebuie să măsurați proiecția orizontală, să găsiți unghiul corespunzător unghiului de înclinare a pantei și să multiplicați lungimea cu coeficientul. Lungimea rafturilor scurte se calculează prin înmulțirea așezării mașinii de tuns iarba și a coeficientului rafturilor intermediare. Toate măsurătorile sunt efectuate în mod consecvent în cele patru colțuri. Pe punctele marcate sunt ghidate, cum se construieste ca un sistem de truss.

Șina de marcare este realizată din placaj cu lățimea de 5 cm, indicând dimensiunile necesare.

Montaj pe acoperiș

1. Prima etapă este instalarea centurii de sprijin de la mauerlat. Sub el se potrivește un strat de material de acoperire pentru impermeabilizare. Pentru fixarea unei bare de 20 - 20 cm se folosește ancora pusă într-o așezare. La marginile cadrului barelor conectați parantezele. Marcajul este aplicat pe mauerlat pentru fixarea coroanelor.
2. Următorul pas este de a pune grinzile de plafon, care sunt situate pe peretele din apropierea plăcii de alimentare. Pentru siguranța dintre pereții opuși sunt fixați. Pe grinzi puteți pune podeaua plăcilor, oferind un mediu de lucru mai confortabil.
3. Grinzile de creastă sunt fixate pe suporturile verticale situate pe fasciculul central. Rafturile sunt poziționate vertical în poziție și fixate cu ajutorul unor bretele.
4. Pentru grinzile laterale sunt necesare placi de 60 - 150 mm. Șablon pre-fabricat, care a tăiat colțurile pentru fixare. La îmbinările cu plăcuța de alimentare, se execută deformare la 1/3 din grosimea plăcii. Rafturi fixate în trepte de 60 cm.
5. În spatele laturii se fixează șanțul central de șold, care este atașat la capătul creastei și se sprijină pe placa de alimentare.

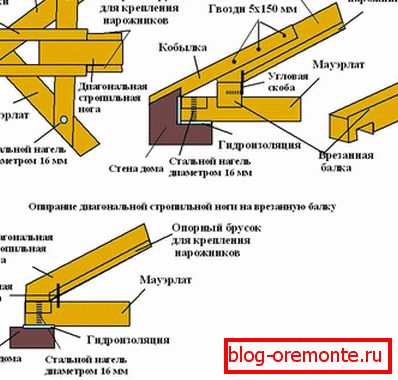

6. La următoarea etapă, se atașează căpriori diagonal. Toate au aceeași lungime și sunt egale în grosime față de grinzile de creastă. Pentru fixarea caprioarelor în colțurile mauerlatului sunt fixate două bare de 50 × 100 mm. Machetele înclinate sunt realizate pe șablon și atașate la creastă și placa de alimentare. Grinzile de colț din punctul de sus se îmbină imediat cu două grinzi centrale, deci trebuie să faceți o tăietură subțire cu o aversare dublă. Șalupa cu diagonală lungă necesită sprijin sub forma unui post de susținere.
7. Grinzile scurte sunt instalate în pași asemănători cu partea laterală, locul atașării lor fiind notat pe Mauerlate. Pentru a fixa păsările de fund în partea de jos, este adecvat un model de la grinzile laterale și se realizează o tăietură subțire la conectarea la un fascicul diagonal. Instalarea începe cu cea mai scurtă coroană.

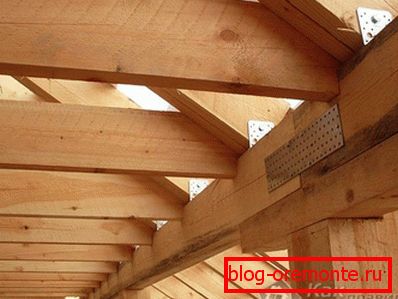

În funcție de mărimea grinzilor și a designului, se utilizează elemente suplimentare:

• șuruburi pentru conectarea fermoarelor;
• Rafturi pentru spații mari;
• podkosы;
• Spreng.

O consolă suficientă a acoperișului este asigurată de lungimea picioarelor de rafturi sau cu ajutorul "plăcuțelor" plăcilor de unghii. Picioarele picioarelor sunt fixate la mauerlat în mai multe moduri: paranteze, colțuri metalice, cuie. Pe creastă, rafturile sunt conectate folosind teșituri și sunt fixate cu plăci metalice. După aceea, se realizează instalarea plăcii.

Având nici o experiență în construirea unui acoperiș complex de șold, puteți urmări un film de antrenament sau consultați un specialist.

video

În acest videoclip, autorul spune despre construcția acoperișului șoldului, explicând în mod clar cu ajutorul unui aspect:

Instalarea acoperișului unui acoperiș încastrat al unei case - fotografie a proiectelor - acoperișul unui acoperiș în film:
