Cum sa faci porti batante

Fiecare parcelă de uz casnic este echipată cu structuri de protecție, cum ar fi un gard și o poartă. Astăzi există o mare varietate de tehnologii și materiale care vă permit să faceți astfel de desene sau modele speciale. De exemplu, dacă vorbim dincolo de poartă, există destul de puține dintre ele, adică alunecare, alunecare, automată, cu balamale. În acest articol vă vom spune cum să faceți porți swing cu propriile mâini, luați în considerare exemplul de fabricare a porților automate și metalice, să oferiți fotografii explicative, diagrame și desene.

Caracteristici de design

Indiferent de construcția aleasă, vă rezervați dreptul de a alege metoda de deschidere a acestora - în interiorul curții sau în exterior. Efectuarea unei porți cu balansare nu reprezintă o problemă. Forma clasică de porți swing are o serie de trăsături distinctive:

• Funcționalitate.
• Confort în funcționare.
• Compactitatea.
• Lipsa grinzilor și a rolelor de direcționare.
• Nu există restricții de dimensiune.
• Abilitatea de a folosi diferite materiale pentru fabricare.
• Abilitatea de a folosi tot felul de piese pentru decorare.

Tipuri de structuri metalice

Înainte de a începe să realizați poarta, este important să determinați designul. Alegerea depinde de frecvența funcționării acestora. Mai multe tipuri de porți pot fi făcute din metal, considerăm fiecare dintre ele separat.

Un singur frunze

Acest tip de design nu este atât de popular. Ele reprezintă o pânză continuă. Pentru ca acestea să funcționeze bine, stâlpul suportului ar trebui să fie întărit în siguranță și vor fi necesari mulți bani. Dacă o astfel de poartă este instalată în garaj, atunci este necesar să construiți un cadru metalic puternic și balamale fortificate. Mai mult decât atât, dezavantajul este că este necesar să se aranjeze un spațiu suficient pentru deschiderea porților de leagăn cu o singură frunză.

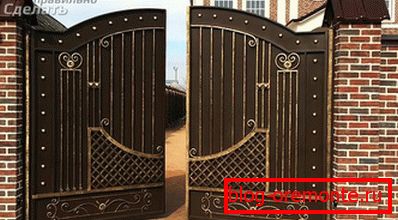

bivalv

Cel mai comun și mai convenabil tip de porți swing. Fără efort, pot fi făcute acasă. În plus, designul lor include două pânze identice. Prin urmare, cadrul este realizat din două cadre, acoperite cu material de foaie. Spre deosebire de designul anterior, deschiderea va necesita mai puțin spațiu liber.

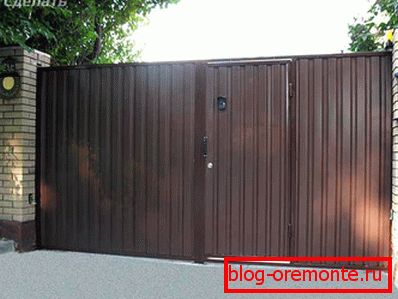

bivalv с калиткой

Pentru utilizarea zilnică, aceste porți sunt foarte convenabile. Mai mult, ele se fac pe același principiu ca și poarta dublă obișnuită. Singura diferență este că în locul potrivit pe una dintre supape se fixează fasciculul suplimentar și suportul pentru instalarea porții. Dacă poarta unui astfel de plan este montată pe garaj, atunci se utilizează tipul de piatră de lemn. În acest caz, se taie o gaură într-una din foile de poartă și se instalează o ușă.

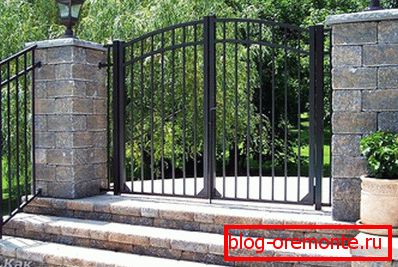

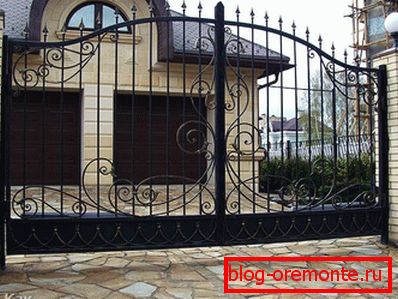

Forjate swing porti sunt făcute mai mult pentru efect estetic. În cazul în care designul este realizat sub formă de elemente închise, se utilizează forjare decorativă, însă se folosește adesea tipul deschis al porții.

În ceea ce privește garajul, pentru construcția lor se utilizează în principal închis tip de poartă cu elemente separate de forjare.

Indiferent de tipul de construcție, ușile de garaj pot fi izolate. Datorita acestui lucru, caldura din garaj va fi mentinuta. Și mașina, în timp ce nu va fi expusă la coroziune din cauza fluctuațiilor bruște de temperatură.

Productia de porti metalice

Urmând liniile directoare descrise mai jos, veți putea să vă construiți propriile porți de leagăn metalice. Dar pentru aceasta este important să se adere îndeaproape la desenul / schema construcției alese. Dacă vă este dificil să vă proiectați propriul desen al porților swing, atunci la sfârșitul articolului veți găsi multe scheme care pot fi luate ca bază. Baza porții va fi un cadru metalic, care este montat în orificiul de intrare. Dacă vă decideți să faceți o poartă în curtea dvs., atunci puteți construi imediat o poartă cu un pieton încorporat. Dar pentru aceasta va trebui să instalați piloni puternici care să reziste la greutatea supapelor suplimentare. De asemenea, este necesar să instalați suporturi, pentru care veți avea nevoie de:

• строительный уровень и măsuri de bandă;
• teava de metal 3 buc. O 100 mm;
• lopata;
• cărămidă cu fața (în cazul în care suporturile vor fi învelite);
• ciment, nisip, piatră zdrobită și apă;
• Plumb.

Instalarea suporturilor

Lucrări de fabricare a suporturilor după cum urmează:

1. Măsurați diferența de intrare dintre marginile gardului.
2. Puneți etichete pentru pilonii de instalare.
3. În locul selectat, săpați o gaură pentru instalarea unui stâlp de susținere.
4. Grosimea țevilor suport este selectată în funcție de greutatea porților swing.
5. Instalați stâlpii în groapă, ajustați-i la nivel. Dar pre-umpleți fundul pietrișului.
6. Pilonii instalați trebuie umplut cu beton pregătit.
7. Pentru ca stâlpii să stea în siguranță, ar trebui să fie înțepați în gaura în sine și, în același timp, ajustați nivelul vertical.
8. Astfel, instalarea și betonarea pilonilor este finalizată.

Dacă poarta are o înălțime de 2 m, atunci adâncimea canalului ar trebui să fie de aproximativ 1 m și o diametru de 100 mm mai mare decât diametrul țevii.

Acum este momentul să începeți să realizați cadrul porții. Pentru aceasta, veți avea nevoie de:

• tablă de metal, groasă de 2-3 mm;
• profil metalic, unghi și țeavă;
• dispozitive de măsurare (nivel, bandă);
• balamale metalice;
• mașină de sudură.

Dacă faceți o poartă de balansier pentru garaj, mai întâi trebuie să faceți un cadru și să îl instalați în deschidere. Este realizat dintr-un colț metalic de formă dreptunghiulară sau pătrată, în funcție de deschiderea garajului.

În ceea ce privește fabricarea cadrului pentru garaj, este mai bine să le faci în două exemplare. Asigurați unul din exteriorul deschiderii, iar cel de-al doilea din interior. Între ele, ele sunt legate prin benzi metalice și prin sudură.

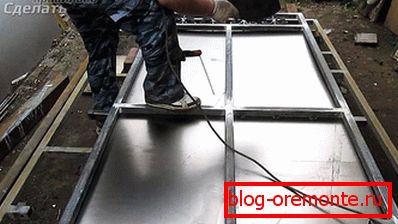

Pas cu pas

Procesul de fabricație a frunzelor este după cum urmează:

1. Răsuciți colțurile sau țevile de profil pe o suprafață plană și sudați forma de cană în funcție de desen.
2. Pentru a crește rezistența structurii, cerceveaua rezultată întărește grinzile diagonale.
3. Când cadrul este gata, puteți să vă lustrați.
4. Pentru uscarea ușilor, utilizați o foaie de metal cu o grosime de 2 mm. Nu este recomandat să luați foi prea groase, deoarece în acest caz va fi necesară consolidarea suporturilor.
5. Apoi, trebuie să setați buclă. Conectați o jumătate din balamale în locul potrivit pe cadrul porții și celălalt pe suport.

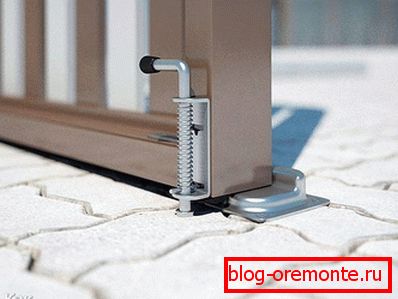

6. În cele din urmă, rămâne să se instaleze un blocaj mort și un ghilot, realizat în conformitate cu același principiu ca și cadrul principal.
7. Pictarea portilor swing se face pe sol sau se afla deja in pozitie suspendata. Nu există nicio diferență deosebită. Singurul lucru care ar trebui luat în considerare este pictura în limbo poate provoca formarea de picături și sagging. Prin urmare, aveți grijă atunci când efectuați acest proces.

Astfel se fac porțile de metal.

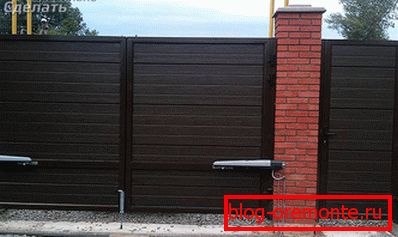

Porți automate

Fiecare persoană are o dorință de confort. Și acest lucru este valabil și pentru utilizarea porții. Tehnologia modernă a permis automatizarea procesului de deschidere a porților swing. Și există multe avantaje. De exemplu, atunci când vă grăbiți, nu trebuie să pierdeți timpul plecând de la mașină pentru a deschide / închide obloanele. Dacă plouă afară, atunci vei evita să te uzi, din nou ieși. Reflectând asupra acestor aspecte pozitive, vă sugerăm să luați în considerare tehnologia de fabricație și unele caracteristici ale porților automate.

Avantaje și dezavantaje

În primul rând, subliniem unele dintre caracteristicile unei astfel de structuri:

• Forța de aderență.
• Versatilitate.
• Durată lungă de funcționare.
• Mecanismul este modest și simplu.
• Viteza de deschidere / închidere se situează în intervalul de 15 s.

Din motive de obiectivitate, considerați și dezavantajele:

• Dacă în timpul deschiderii / închiderii frunzelor de poartă există o barieră în cale, aceasta va dezactiva automatizarea și ușile vor fi blocate.
• Este necesar să verificați în mod regulat calea de deschidere a porții, altfel eșecul este inevitabil.

În plus, merită să se sublinieze defecțiunile frecvente ale automatizării. Deși producătorii susțin că acest sau acel mecanism este extrem de fiabil, nu există nimic etern. Cu toate acestea, efectuarea lucrărilor de întreținere, orice problemă poate fi evitată.

Dacă în timpul lucrului automatizarea a încetat să funcționeze, atunci nu ar trebui să închideți poarta cu forța. Poate fi necesar să transformați procesul de la deschidere la închidere. Când este apăsat din nou, mecanismul poate câștiga.

Deși nu în toate cazurile acest lucru rezolvă problema. Adesea trebuie să contactați specialiști pentru repararea automatizării. Având în vedere toate acestea, nu vă fie teamă de acest design. Așa cum se spune: "Să se teamă de un lup - să nu meargă în pădure." Nu renunțați la avantajele confortului.

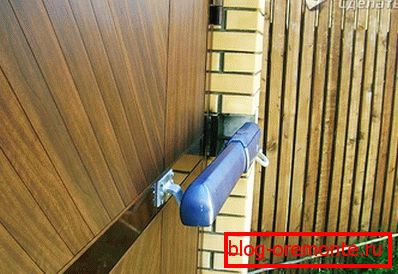

automatizare

Imediat trebuie menționat faptul că instalarea porților automate consumă destul timp. Aceasta necesită anumite calificări, acuratețe și precizie. Prin urmare, dacă vă îndoiți de abilitățile dvs., este mai bine să alegeți o companie care va face totul eficient și rapid. Dacă aveți experiență în lucrări similare, urmând manualul, veți reuși să atingeți obiectivul dorit.

Procesul de fabricare a porților swing a fost descris mai sus. Prin urmare, vom acorda o atenție deosebită automatizării, care este echipată în conformitate cu anumite standarde.

Deci, când instalați automatizarea, luați în considerare următorii indicatori:

• poziția supapelor față de postul de susținere;
• dacă se folosește echipamentul automat fără utilizarea întrerupătoarelor de limită, atunci este oprită frunza.

Dacă nu luăm în considerare acești factori importanți, sistemul automat va eșua, ceea ce va duce la ruperea brațului, la defectarea motorului electric și la alte consecințe neplăcute.

Tehnica de uz casnic - este posibil

Cu o mare dorință de a automatiza poarta se poate face independent. Mai ales pentru iubiți, această afacere va deveni un adevărat hobby. Acest lucru este valabil mai ales pentru acei oameni care vor să salveze.

Baza acestei acționări va fi, în orice caz, mecanismul care este instalat pe poartă de la antena satelit. El, la rândul său, este echipat cu o unelte cu vierme. Ca rezultat, înlocuiește complet unitatea electrică convențională.

Conduceți pentru porți swing

Sistemul de televiziune prin satelit în designul său are un mecanism de rotire (acest lucru se aplică sistemelor de tip vechi). Acest mecanism este un motor electric care poate fi utilizat pentru instalarea pe porți swing. În ceea ce privește angrenajul melcat, principiul său de funcționare este similar cu cel al mecanismului. Dar, în ceea ce privește prima opțiune (unelte vierme), este mai profitabilă, deoarece pentru funcționarea sa există suficientă tensiune în 36V, unitățile convenționale de magazine necesită tensiune în 220V.

Dacă vorbim din partea siguranței, atunci utilizarea unui astfel de plan de transformare pas cu pas este mai profitabilă. Mai mult, dacă crește tensiunea, deschiderea / închiderea frunzelor porților crește. Cu toate acestea, mecanismul de tensiune prelungită poate eșua.

asamblare

Astfel, pentru montarea automatizărilor de uz casnic, luați 2 actuatori de la antena de satelit în stare de funcționare. Oferiți avantaje celor care au stocuri lungi.

Acest mecanism poate fi achiziționat pentru un preț relativ scăzut într-o companie specializată. În plus, trebuie să cumpărați o telecomandă și un transformator, puterea de 36-40V.

Пульт будет выполнять роль подачи сигнала на электропривод для открытия/закрытия ворот через створку. Такую систему также можно устанавливать и на гаражные ворота. Дальность действия пульта может достигать до 50 м. Собирается весь привод в течение 6 часов. Чтобы вся автоматика работала исправно, дополните ее токовым реле. Оно предотвратит возможные поломки на тот случай, когда под створку ворот попадет камень или другой предмет. automatizare вернет створки назад. Если реле будет отсутствовать, то после нескольких раз мотор может сгореть, а полотно ворот прийти в негодность.

Acesta este modul în care puteți efectua independent automatizarea porților swing. Dacă nu aveți abilitatea și dorința de a face totul, atunci puteți cumpăra mecanismul deja pregătit.

Lucrări de asamblare

Mai întâi de toate, ar trebui să luați în considerare metoda de deschidere a porților swing. De exemplu, cerceveaua se poate deschide spre interior sau spre exterior. Pe această bază, ar trebui să alegeți automatizarea corespunzătoare. Imediat înainte de instalare, pregătiți următoarele materiale și unelte:

• un ciocan;
• bandă electrică;
• măsuri de bandă;
• șurubelniță;
• clește;
• foraj.

De asemenea, ați selectat unitatea corespunzătoare. Este de două tipuri:

1. Liniar.
2. Maneta.

Cum de a determina care dintre ele aveți nevoie? Dacă distanța internă dintre stâlpii de sprijin este de până la 1,5 m, atunci este necesară o distanță liniară. În acest caz, automatele nu vor avea pârghii și, prin urmare, vor ocupa mai puțin spațiu pe poartă. Dacă distanța este mai mare de 1,5 m și ajunge până la 3 m, atunci trebuie achiziționat un mecanism de pârghie. Această unitate este, de asemenea, nepretențioasă, concepută doar pentru sarcini grele. În plus, trebuie să selectați componentele necesare. Pentru a face acest lucru, ia în considerare sarcina vântului.

În timpul procesului de instalare, asigurați-vă că clapeta este deschisă liber. Este foarte important să țineți cont de acest lucru, deoarece după instalarea dispozitivului electric ar putea fi deja târziu să stabiliți ceva.

Dacă observați că accidentul vaselor este dificil, identificați problema și reparați-o imediat. Una dintre problemele posibile este că mișcarea supapelor nu este la nivel. Motivul pentru aceasta este un pilon înclinat. În consecință, acest lucru are un efect negativ asupra automatizării. Când toate deficiențele sunt eliminate, puteți începe să instalați automatizarea pe poartă.

Dacă ați cumpărat automatizări pentru poarta din magazin, urmați cu atenție instrucțiunile producătorului la instalare. În acest caz, acesta va funcționa corect pentru o perioadă lungă de timp.

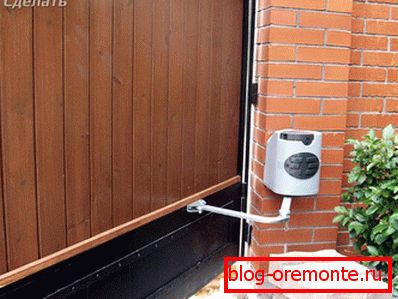

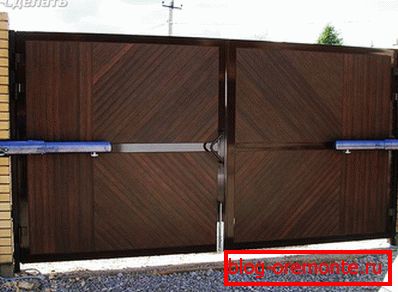

Dacă clapeta se deschide spre interior

Se crede că deschiderea porții în curte este o schemă standard. Prin urmare, orice unitate va fi potrivită pentru implementarea acestui proiect. Deci, dacă pilonii de susținere sunt din oțel, atunci este preferabil să se utilizeze un dispozitiv de acționare liniar. Este un alt lucru dacă aveți suporturi de cărămidă și porți swing sunt situate în centrul coloanei. În acest caz, dispozitivul de acționare liniar nu este potrivit. Va trebui să instalăm și să cumpărăm un mecanism electric cu pârghie. Automatizarea în sine este montată pe stalpi, iar pârghiile vă vor permite să deschideți porțile balansei, chiar dacă distanța dintre stâlp și canat este de 200 mm.

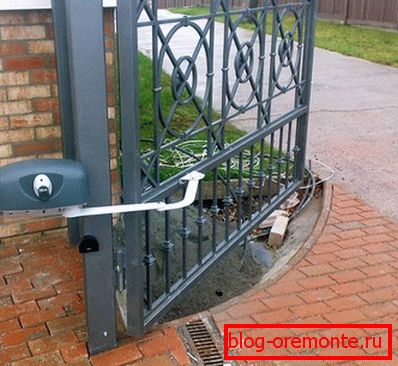

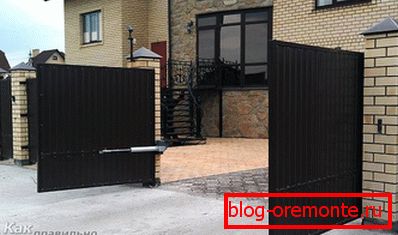

Dacă clapeta se deschide spre exterior

Dacă se compară unul cu celălalt, atât liniare, cât și levier adecvate pentru deschiderea exterioară a porții. Dar pornind de la preț, preferința, desigur, cade pe unitatea electrică liniară. Singurul lucru care ar trebui luat în considerare este metoda de fixare a dispozitivului de antrenare la stâlp în timpul deschiderii exterioare.

În majoritatea cazurilor, unitatea este fixată pe cărămidă, care se poate rupe rapid. Mai rău dacă unitatea este montată pe un post aproape distrus. În astfel de condiții, automatizarea va dispărea cu o parte a stâlpului.

Având în vedere acest lucru, un astfel de pilon necesită o consolidare suplimentară. De exemplu, în jurul dvs. puteți suda un cadru metalic. Apoi, deschiderea spre exterior este setată la modul manual, brațele de sudură sunt atașate la poartă. În acest caz, dacă utilizați un dispozitiv de acționare liniar, după sudare, deschideți poarta complet și lăsați un drum liber până la 1 m. După aceea, verificați cursul canatului și funcționarea corectă a servomotorului. Dacă totul funcționează corect, puteți conecta automatizarea și conectați motorul.

Toate automatizările și telecomanda sunt configurate în conformitate cu instrucțiunile atașate. Dacă una dintre supape se deschide în direcția greșită, este suficient să se schimbe firul în conexiune. Dar dacă urmați schema de conexiuni, atunci nu ar trebui să apară probleme.

Deci, este important să alegeți corect automatizarea necesară, ținând cont de direcția în care se vor deschide porțile swing. Din acest articol, ați aflat că există posibilitatea de a face automatizarea pe cont propriu. O opțiune mai simplă pentru a achiziționa un kit gata pregătit. Dar un lucru este cunoscut, indiferent de alegerea pe care ați făcut-o, prezența automatizării pe poartă va face viața mai ușoară. Prin urmare, atunci când construiți o poartă la o dachă, luați în considerare ce metodă de deschidere va fi automată sau manuală. Dacă aveți experiență proprie în aranjarea porților automate, atunci scrieți comentarii la acest articol.

video

În videoclipul furnizat, mai multe detalii despre fabricarea porților swing:

fotografie

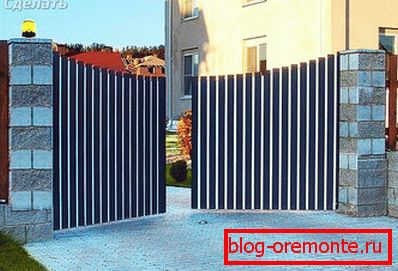

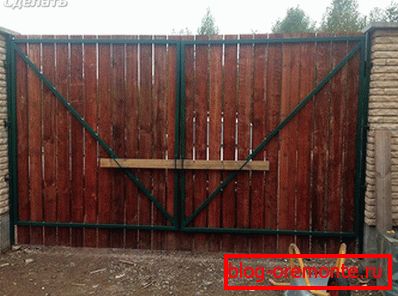

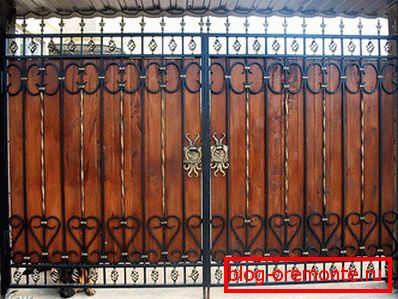

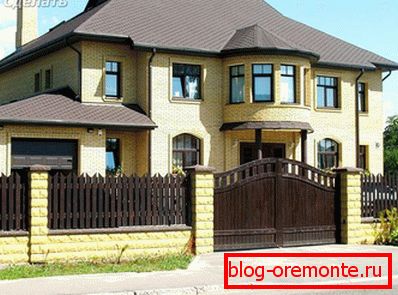

Fotografiile prezintă opțiuni posibile pentru porți swing:

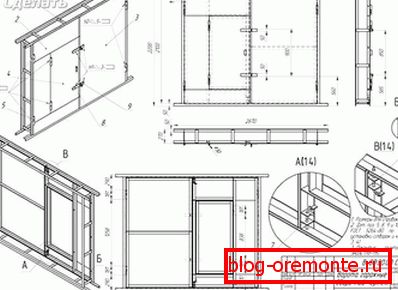

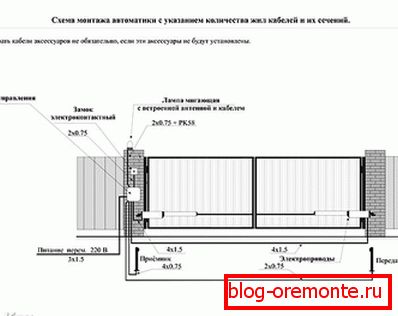

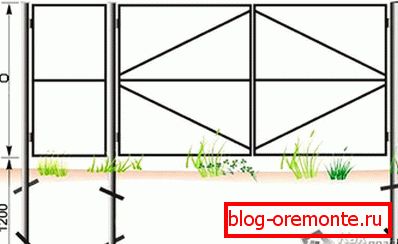

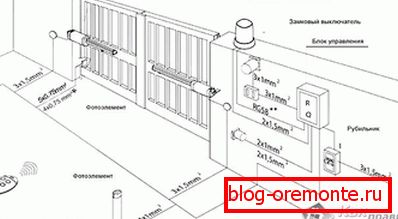

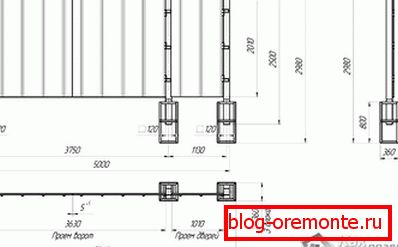

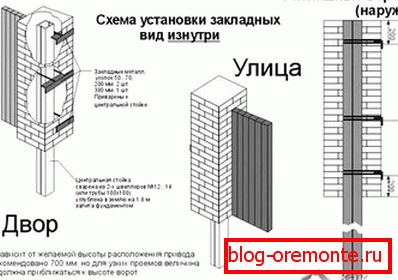

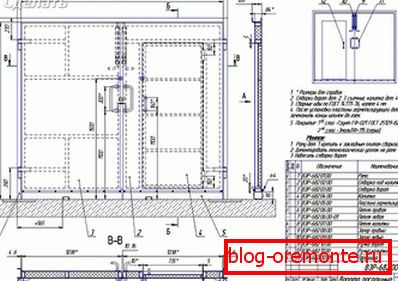

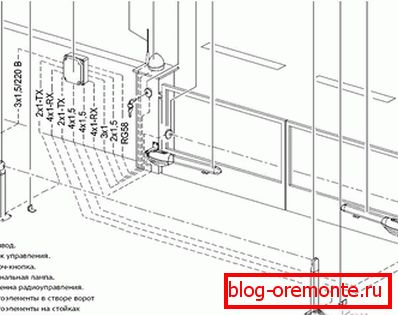

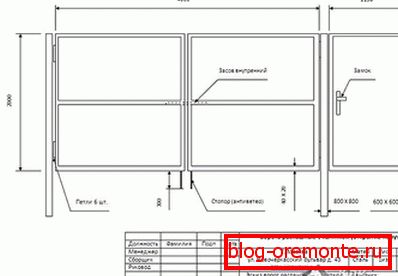

Scheme și desene

Schemele vă vor ajuta să vă proiectați propriul model de porți swing:
