Cum se conectează conductele din polipropilenă

Conducte de polipropilenă sunt utilizate pentru instalarea de alimentare cu apă, pentru instalarea sistemelor de irigare și pentru încălzire. Popularitatea materialului și a diferitelor sfere de utilizare se datorează caracteristicilor sale: rezistență, durabilitate, ușurință de conectare. Un argument important în favoarea țevilor de polipropilenă a devenit prețul lor, care este semnificativ mai mic decât cel al metalului-plastic sau metalului.

Durata de viață a unei țevi de plastic cu apă rece este de 50 de ani, o figură impresionantă care face necesară înlocuirea liniilor învechite cu doar acest tip de autostrăzi. Etanșeitatea îmbinărilor este cel mai important factor pentru orice conductă, astfel încât viabilitatea sistemului depinde de calitatea instalării. În articol vom vorbi despre cum să conectăm țevi din polipropilenă cu metal, polietilenă, oțel și să luăm în considerare și diversele opțiuni de sudare.

Materiale și instrumente

Dacă decideți să salvați serviciile de instalare și să le efectuați singuri, atunci trebuie să cumpărați sau să închiriați un fier de lipit special cu duze. În plus, veți avea nevoie de:

• ruletă și marker pentru marcare;
• foarfece pentru tăierea țevilor din plastic;
• stripping pentru țevi.

Există mai multe tipuri de țevi din polipropilenă, care diferă în zona de utilizare:

1. PN 10, 16 - utilizate pentru conducte cu apă rece;
2. PN 20 - țevi universale cu pereți groși, sunt capabili să reziste la apă caldă cu temperaturi de până la 80 ° C, prin urmare sunt adecvate pentru instalarea de încălzire;
3. PN 25 este un tub compozit cu un strat intermediar de metal sau nailon, care este răzuit în timpul lipirii. Se folosește pentru sistemele de încălzire, temperatura termică finală este de 95 ° C.

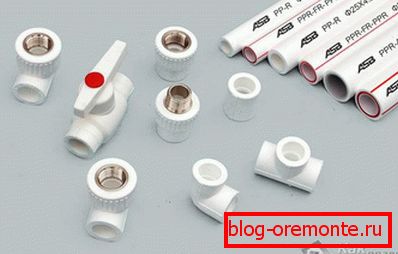

O caracteristică distinctivă a conectării țevilor din polipropilenă este absența îmbinărilor direct între țevi. Dacă diametrul acestora este mai mic de 50 mm, toate piesele pot fi conectate cu accesorii pentru diferite scopuri:

• cuplaje - conectați site-uri cu un diametru;
• cruci - folosit pentru a crea sucursale;
• dopuri - etanșează capătul țevii;
• Adaptoare - utilizate pentru conectarea conductelor de diferite diametre;
• priza de îmbinare - conectați cu furtunuri flexibile.

Cum să lucrați cu mașina de sudură

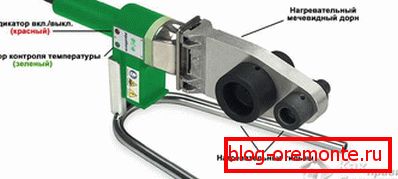

Principiul conectării conductei este de a încălzi elementele și de a le conecta rapid. Aparate de uz casnic pentru țevi de sudură au o capacitate de până la 1 kW. Este suficient să se încălzească rapid și eficient materialul, dar pentru uz industrial se utilizează dispozitive mai puternice și mai costisitoare. Completate cu un fier de lipit, există duze corespunzătoare diametrului diferitelor țevi. Încălzirea unei țevi se petrece în exterior, și o amenajare din interior.

Funcționarea fierului de lipit începe cu includerea în rețea și instalarea temperaturii de încălzire dorite, în funcție de diametrul țevilor de plastic care urmează a fi sudate. Valoarea medie este de 250-270 ° C. O astfel de temperatură ridicată necesită prudență, atingerea părților fierbinți va cauza o arsură, din motive de siguranță, purtați mănuși.

Procedeul de lipire

Pentru tăierea țevilor, se utilizează o foarfecă sau o foarfecă ascuțită care nu deformează plasticul. Incizia se face în unghi drept. Dacă bavurile apar pe capăt, ele sunt curățate temeinic. După tăiere, se efectuează marcarea adâncimii lipirii. Trebuie să măsurați o parte a țevii care va intra în teava sau cuplajul și puneți o linie pe marcator. Valoarea dimensiunii acestei zone depinde de diametrul țevii, cu cât este mai mare, cu atât mai mare este imersiunea în elementul de legătură.

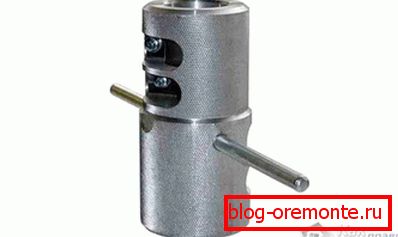

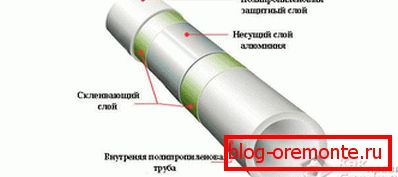

Dacă trebuie să lucrați cu țevi blindate, secvența de acțiuni se schimbă. Înainte de lipire, este necesar să se lipească stratul superior al țevii, constând din folie de aluminiu, bazalt sau fibră de nylon. Instrumentul special este proiectat pentru a elimina dimensiunea dorită a stratului.

Atenția îndepărtării foliei este foarte importantă, o cantitate mică de material pe conductă va distruge integritatea etanșeității.

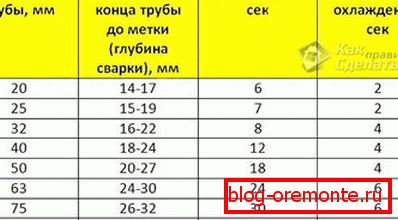

Un fier de lipit cu duze potrivite diametrului țevii este instalat pe o suprafață plană și solidă. Pe ambele părți, o țeavă și o fitingă sunt puse simultan pe duza încălzită, adâncind linia dorită. Timpul de încălzire al materialului plastic depinde de dimensiunea conductelor: pentru 20 mm, 6 secunde este suficient, iar pentru 32 mm va dura 8 secunde. Susținând o perioadă fixă ​​de timp, elementele sunt îndepărtate și fixate ferm în ele, în timp ce este imposibil să se facă mișcări de întoarcere. Este nevoie de 4 până la 10 secunde pentru a prinde bine articulația, timp în care polipropilena se va întări și va forma o îmbinare permanentă.

Nerespectarea timpului de încălzire recomandat duce la formarea de scurgere - cu încălzire sau sigilare insuficientă a spațiului interior - cu supraîncălzire excesivă. După ce a apărut umflat, nu este necesar să încercați să îndepărtați imediat, plasticul topit în același timp este mai deformat. Este necesar să așteptați până la răcire și să tăiați excesul.

recomandări

Fără experiență, pentru a înțelege cum să lipiți corect conductele, puteți petrece câteva conexiuni de antrenament. Este convenabil să lucrați cu articulații scurte prin plasarea mașinii de sudură pe masă, în această poziție puteți face toate lucrările posibile și îmbinarea unui trunchi parțial pavat este mult mai dificilă. Duză de fier de lipit este pus pe conducta de polipropilenă fixă, iar teiul este introdus în cea de-a doua parte, în timp ce aparatul este menținut în greutate. Realizarea autostrăzii trebuie să monitorizați ordinea conexiunilor. Încercați să evitați andocarea în locuri greu accesibile, unde va fi dificil să utilizați un fier de lipit.

Este important să păstrați materialul curat și uscat, deoarece murdăria și umiditatea reduc calitatea îmbinărilor țevilor. Chiar și o cantitate mică de umiditate atunci când este încălzită deformează materialul. Compoziția chimică a țevilor de la diferiți producători poate să nu coincidă, ceea ce va duce la o andocare neetanșe. Este necesar să cumpărați toate materialele - țevi și fitinguri - de la un producător.

Temperatura din camera în care se efectuează instalarea polipropilenei nu trebuie să scadă sub + 5 ° C.

Crimp metoda de conectare

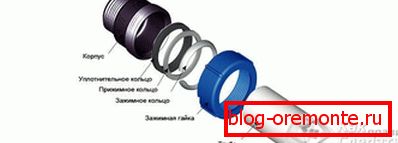

Îmbinarea conductei prin metoda de lipire este fiabilă și durabilă, este imposibilă dezasamblarea acesteia și, uneori, aceasta este ceea ce este necesar pentru reparații. În plus, nu este întotdeauna posibilă achiziționarea sau împrumutul unei mașini de sudură, în astfel de cazuri se utilizează metoda de conectare a țevilor din polipropilenă fără lipire. Pentru aceasta se folosesc accesorii cu filet și inel de presiune. Acestea se numesc colț sau crimp, această conexiune este capabilă să reziste presiunii de șaisprezece atmosfere.

Pentru conectarea mecanică este necesară achiziționarea mai multor părți suplimentare: patrate pentru îmbinarea diferitelor diametre, teșituri, cuplaje de lipit și cuplaje combinate cu filet exterior și interior, prize, adaptoare externe de filet, pătrate și teuri cu piuliță, valve cu bile, fabrica de sculptură.

Pentru a asigura etanșeitatea, îmbinările și garniturile sunt lubrifiate abundent cu silicon.

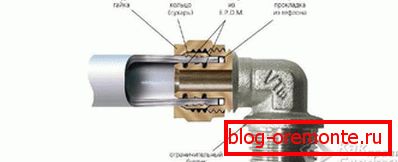

Pentru a lucra, aveți nevoie de o cheie de criptare, care poate fi achiziționată în același timp cu accesoriile. După tăierea părții dorite a țevii, introduceți-o ferm în fiting, înfășurați firul elementului cu un filet pentru a etanșa și strânge inelul de compresie și piulița, strângerea completă apare cu o cheie. Această metodă de conectare durează mult mai mult decât sudarea, dar este convenabil pentru ele să conecteze țevi de polipropilenă la radiatoare.

Conducta din oțel de andocare cu polipropilenă

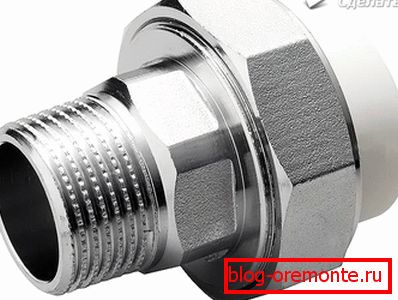

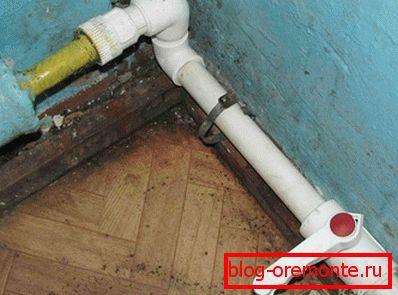

La instalarea încălzirii sau a instalațiilor sanitare există zone în care este necesară andocarea metalului și a plasticului. Conectarea conductelor din polipropilenă și a metalului are loc atunci când se folosesc adaptoare speciale. Această armătură are, pe de o parte, o deschidere netedă pentru plastic, iar pe de altă parte o inserție metalică cu un filet. Țeava de polipropilenă este conectată prin sudură, iar metalul este înșurubat cu o cheie. Amestecul rezultat nu are o rezistență sudată, dar va servi mult timp.

După instalarea completă a sistemului, este necesar să se efectueze un test de apă pentru a verifica etanșeitatea tuturor punctelor de conectare a conductelor și a altor elemente. Dacă există conexiuni filetate, strângeți-le.

Instalarea independentă de instalații sanitare sau de încălzire din țevi din polipropilenă este o sarcină îndeplinită. Pentru ao implementa, este necesar să se respecte cu strictețe instrucțiunile de utilizare a mașinii de sudură pentru tehnologia de plastic și de instalare. Pentru a înțelege mai bine toate nuanțele procesului, merită să urmăriți un videoclip în care experții instalatori împărtășesc experiența lor.

Cum se conectează conducta de polietilenă cu polipropilenă

Pentru a conecta astfel de țevi trebuie să folosiți accesorii speciale. O astfel de conexiune este necesară în cazurile în care apa a fost introdusă în casă prin conducte din HDPE, iar distribuția ulterioară a apei în interiorul casei este realizată prin țevi din polipropilenă. Deci, putem distinge două tipuri de compuși:

1. În primul caz, atașați un cuplaj filetat la țeavă HDPE, unde pe o parte va fi o conexiune de prindere, iar pe o cuplă de polipropilenă, respectiv. Aici este doar o parte va fi de lipit comun, iar pe de altă parte - filetate. În ambele cazuri, se utilizează o bandă FUM sau o remorcare pentru filetare pentru a sigila articulația și pentru a evita scurgerile.

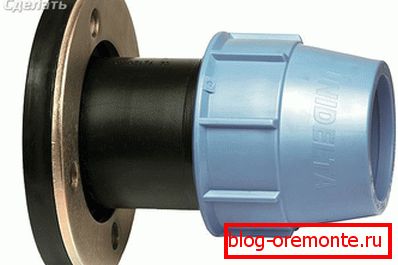

2. În alt caz, este utilizată o conexiune cu flanșă. O garnitură de cauciuc este instalată între flanșe. Între ele, flanșele sunt înșurubate.
