Cuplarea cazanului de încălzire cu propriile mâini

Încălzirea cazanului de încălzire este o procedură obligatorie care va fi necesară dacă decideți să instalați singur întregul sistem. Acest articol va ajuta la rezolvarea numeroaselor nuanțe și la luarea în considerare a posibilelor capcane. Ar trebui să se ocupe de diverse scheme și soluții.

Ce este?

Pur și simplu, aceasta este o secvență de acțiuni care include calculul și conectarea diferitelor componente. Acest lucru este necesar pentru ca întregul sistem să funcționeze fără probleme, iar cazanul să funcționeze cu cea mai mare eficiență posibilă. Acest lucru va contribui la o eficiență ridicată și la un consum economic ridicat de energie.

Componente pentru curele

Setul de componente va depinde de tipul de sistem selectat:

• circulația naturală sau gravitațională;
• circulația forțată;
• mixt.

Pentru prima opțiune, va fi după cum urmează:

• Cazanul. Aceasta este inima întregului mecanism. El este cel care, prin încălzirea fluidului, îl obligă să acționeze în conformitate cu legile fizicii - să se ridice în sus și să treacă prin întregul contur. După aceea, răcind, se întoarce la punctul original. Pentru opțiunea de circulație naturală, aparatele de încălzire prin pardoseală utilizate.
• Tevi. Pentru o astfel de soluție, pot fi relevante țevi metalice cu diametru mare (în unele cazuri conductele de alimentare pot fi de 2 "). Este important să nu existe rezistență din partea principală pentru circulația liberă a apei.
• Rezervor de expansiune. Poate fi deschis - în contact cu mediul - sau închis - nu are contact cu aerul. Nu se aplică membrane suplimentare, deoarece nu este nevoie să mențineți presiunea stabilită. Acesta este montat la cel mai înalt punct al întregului sistem.
• Acumulator. Se pot utiliza atât radiatoare din fontă, cât și din oțel.
• Crane Mayevsky. Este de dorit ca acesta să fie instalat pe toate bateriile acolo unde este nevoie. În acest caz, în orice moment va fi posibilă sângerarea aerului din baterie.
• Armatura. Cele mai frecvent utilizate colțuri filetate din metal sau sudate, teuri, coturi și alte conectori.

Avantajele unui astfel de sistem sunt ușurința instalării, disponibilitatea tuturor componentelor, posibilitatea de auto-instalare. Dezavantajele includ dimensiuni semnificative ale componentelor, care afectează în mare măsură aspectul. De asemenea, cealaltă parte a monedei este inerția sau încălzirea lentă a întregului cablaj.

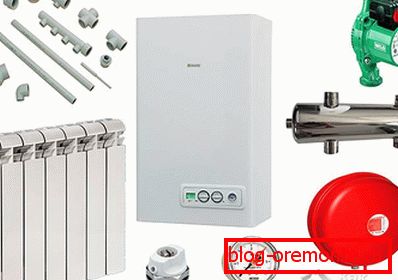

Pentru sistemele cu circulație forțată, componentele vor fi după cum urmează:

• Cazanul. În acest caz, puteți utiliza orice opțiune. Legarea unității de perete este în mod fundamental similară, dar include elemente suplimentare. De asemenea, acest tip de încălzire este echipat cu sisteme de protecție suplimentare.
• Tevi. Cu această implementare, este posibil să se utilizeze atât metal cât și toate tipurile de produse din plastic adecvate.
• Rezervor de expansiune. Aici este de tip membranar. În interiorul său este o "pere", vă permite să mențineți presiunea în toate circuitele la același nivel. De obicei instalat lângă echipament.
• Radiatoare. Aceleași opțiuni pot fi utilizate ca în schema anterioară. Otelul va fi mai economic. Ele conțin o cantitate mai mică de apă, deci încălzirea este mai rapidă și consumul de combustibil mai mic.
• Crane Mayevsky. Instalarea este aceeași ca în versiunea anterioară. În plus, poate fi instalată o supapă de aerisire, care o elimină automat din circuite.
• Fiturile sunt selectate în funcție de ce conductă este utilizată pentru instalare.
• Pompa de circulație. De obicei, acesta este deja instalat în dispozitivul de încălzire. Dacă există mai multe circuite utilizând colectorul, se montează unități suplimentare.
• Săgeata hidraulică. Acesta este un element foarte important care vă permite să creați un echilibru între contururi diferite într-un aspect radial. Este conceput pentru a egaliza presiunea și pentru a asigura aprovizionarea în timp util a materialelor fierbinți la fiecare punct.
• Manometru. De obicei este prezent în toate echipamentele moderne. Dacă nu, atunci este instalat lângă încălzitor. Este necesar pentru a controla constanța presiunii în întregul sistem.

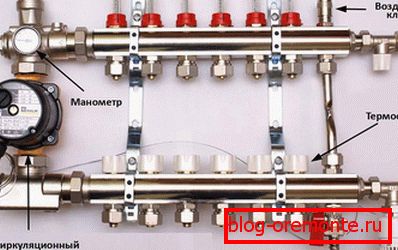

• Colector. Elementul de la care cablarea diferitelor circuite este fluxul de agent de răcire.

Aspectele pozitive ale acestui aspect sunt rata mare de încălzire a întregului agent de răcire, consumul mai economic de gaz sau electricitate. Cu această opțiune este posibil să se mărească lungimea contururilor pentru a realiza instalarea unei podele încălzite cu apă. Dezavantajele includ de obicei costul ridicat al muncii, o anumită dificultate în întreținere și imposibilitatea funcționării în absența energiei electrice.

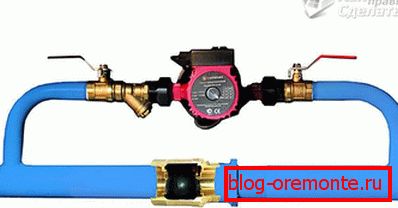

Într-un sistem mixt, circulația poate fi efectuată în două moduri. Pompa se taie paralel cu circuitul principal, fără ao deschide. Două macarale sunt instalate pe linii de alimentare a dispozitivului pentru a se întrerupe în orice moment, precum și un mecanism de blocare pe conducta principală sub el. Această supapă este oprită atunci când pompa funcționează. Dacă doriți ca sistemul să funcționeze în modul automat, în loc de supapă, trebuie să instalați o supapă de reținere. Întregul sistem de obicei constă, de asemenea, din țevi metalice.

Recomandări la legarea polipropilenei

Țevile din plastic sunt foarte răspândite. Acest lucru se datorează prețului accesibil, precum și versatilității. Cu această soluție, puteți ocoli orice obstacole și puteți realiza conturul oricărei complexități. Racordurile de țeavă sunt realizate cu ajutorul unor fitinguri și a unui fier de lipit. Dacă este posibil, este mai bine să încercați să obțineți cu cât mai puține conexiuni posibil. Acest lucru se datorează faptului că adesea în locurile de lipire, diametrul interior este îngustat, ceea ce creează o tensiune hidrostatică inutilă și reduce eficiența. Dacă designul permite, este mai bine să folosiți robinetele cu o tranziție lină, ceea ce va elimina picăturile bruște. Polipropilena modernă menține cu ușurință temperatura transportorului până la 95 °, durata de viață este de până la 50 de ani fără necesitatea unei întrețineri serioase.

Selectarea locației

Pentru sistemele de circulație naturală, este de obicei selectat un cazan de pardoseală. În legătură cu el, există o condiție foarte importantă - trebuie să fie la cel mai de jos punct al tuturor circuitelor. Acest lucru se explică prin faptul că nu ar trebui să se acumuleze bule de aer în el. În caz contrar, schimbătorul de căldură va arde mai repede. De asemenea, la ieșire trebuie să existe o țeavă care după tranziție are o poziție verticală, aceasta este necesară pentru ca aerul să se poată ridica fără dificultate și apoi să fie îndepărtat printr-o supapă de siguranță specială sau printr-un rezervor de expansiune deschis.

În cazul instalării unui sistem forțat, această condiție poate să nu fie îndeplinită. Eșantioanele de perete pot fi instalate la cel mai înalt punct în unele cazuri și la cel mai scăzut când instalația de încălzire este instalată în subsol.

La legarea circuitului dublu de cazan, în plus, este necesar să se asigure conectarea sa la sistemul sanitar. Acest lucru este necesar deoarece nu numai încălzirea mediului de încălzire pentru sistemul de încălzire, ci și încălzirea apei curente care va fi utilizată pentru nevoile interne. Pentru un singur circuit poate fi implementată și o schemă similară. Dar acest lucru se poate face numai la instalarea unui schimbător de căldură secundar. În rolul său poate exista un container metalic prin care duza de alimentare intră în sistem.

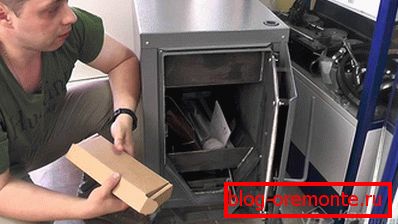

Nuanțe pentru cazanul cu combustibil solid

Astfel de echipamente nu pot fi oprite, cum ar fi gazul sau electricul. În cazul în care sarcina a fost efectuată, atunci nimic nu se va schimba până când combustibilul este complet ars. Prin urmare, cu astfel de legături este necesar să se asigure sisteme de protecție. Ele pot fi de mai multe tipuri:

• Folosind apă de la robinet. Pentru a implementa această opțiune, se achiziționează un dispozitiv special. Înfățișarea seamănă cu TEN. Este construit în schimbătorul de căldură, unii producători oferă în mod special o contribuție suplimentară pentru astfel de soluții. Apoi, se efectuează alimentarea cu apă curentă, iar conducta de evacuare este coborâtă în sistemul de canalizare. Esența metodei constă în faptul că atunci când pompa de circulație se oprește din cauza absenței energiei electrice sau a defecțiunii, se deschide o supapă care permite curgerea apei reci; Procesul continuă până când combustibilul arde. În anumite situații, această metodă va fi ineficientă, deoarece atunci când lumina este oprită, presiunea din sistemul de alimentare cu apă dispare, de asemenea.
• Sursă de alimentare neîntreruptibilă. Diverse opțiuni sunt disponibile astăzi. Cele mai multe dintre ele suportă conectarea bateriilor externe. Durata de funcționare va depinde de capacitatea bateriei selectată. În acest caz, pompa este conectată la rețea prin UPS. De îndată ce se pierde energia electrică, aparatul intră în joc, ceea ce menține eficiența pompei până când energia electrică a casei este restabilită sau până când bateriile sunt descărcate.
• Contur gravitational mic. Aceasta implică circulația transportatorului într-un cerc mic, care nu necesită utilizarea unei pompe. Se realizeaza cu respectarea tuturor pantelor si a diametrului conductei.
• Circuit de gravitație suplimentar. Această opțiune implică prezența a două contururi complete. Mai mult, atunci când apare o situație de urgență și circulația forțată dispare, apa caldă continuă să curgă în cel de-al doilea cerc sub influența legilor fizice, dând temperatura dispozitivelor de încălzire.

Elemente de siguranță

Acestea sunt componente suplimentare, care în cea mai mare parte sunt deja incluse în compoziția cazanelor moderne.

• Supapă de siguranță automată. În aspect, se poate asemăna cu o structură similară unei valve sau a unui butoi mic, cu un niplu în partea superioară. Pentru a afla dacă se află în proiectarea dispozitivului, trebuie să vă uitați la caracteristicile de proiectare ale conexiunilor pentru conectare, de obicei situate acolo.
• Murdărie. Balon special care vă permite să eliminați obiectele inutile din circuitele de încălzire care au ajuns acolo la umplerea sistemului. Este instalat înainte de a intra în cazan. Este necesară periodic efectuarea curățării.
• Filtru grosier. Utilizat instalații sanitare obișnuite. Acesta este de obicei montat la intrarea liniei principale la echipament.

Secvență de asamblare

• Instalare. Dacă se utilizează o versiune cu combustibil solid al cazanului, trebuie să aveți grijă să aveți o fundație solidă care să fie rezistentă la temperaturi ridicate. Pentru versiunea turbocompresor cu gaze și perete, se face o gaură în peretele prin care duza este descărcată pentru evacuarea gazelor de eșapament și intrarea aerului proaspăt. Pentru varianta de coș și echipamentul cu combustibil solid, va fi necesară o țeavă suplimentară pentru a atinge înălțimea necesară pentru a crea o împingere.
• Racord de cositor. Pentru probele moderne, este prevăzut un tub special cu două mâneci, unul care intră în celălalt. Unul este realizat de ieșire, celălalt - depunerea. În alte exemple de realizare, se utilizează o soluție de argilă pentru a sigila cusătura. Nu este de dorit să se utilizeze ciment, deoarece se va rupe rapid.
• Asigurarea unei bune alimentări cu aer. Pentru combustibilul solid, puteți pune suplimentar supapa de admisie, cu ajutorul căreia puteți regla aerul de intrare și forța de ardere.
• Instalarea cablului de conducte. Când dispozitivul este instalat, este mai ușor să navigați cu cel mai bun mod de a stabili o autostradă.
• În paralel, conectarea sistemelor care asigură siguranța, precum și a rezervoarelor de expansiune.
• Montarea unei pompe de circulație, dacă este necesar.
• Instalarea senzorilor de temperatură suplimentari.
• Conectarea la conducta de gaz. Trebuie reținut că o astfel de conexiune trebuie să fie rigidă fără utilizarea unor furtunuri flexibile.

În nici un caz nu puteți salva componentele și puteți neglija sistemele de protecție. Care dintre metodele de conectare a conductelor speciale va fi relevantă în cazul dvs. va depinde de mai mulți factori, principalul fiind dispozitivul în sine.

video

Acest videoclip arată cum se efectuează legarea:
