Tehnologiile moderne, cumva complet neobservate, au adus în viața noastră o altă inovație care a fost disponibilă în prealabil în special pentru militari și geologi (iubitorii de locuri greu accesibile), o fundație cu șuruburi. În același timp, simplitatea relativă și viteza de creare a unei astfel de construcții, folosind grămezi speciale, "se îndepărtează treptat" în partea de jos a benzii și coloanelor pe care suntem obișnuiți.

Dar este o astfel de fundație într-adevăr o soluție universală pentru construirea unei fundații solide și durabile pentru o casă? În articol vom explica cum să procedăm, vom oferi instrucțiuni detaliate pas cu pas,

Șuruburi de șuruburi

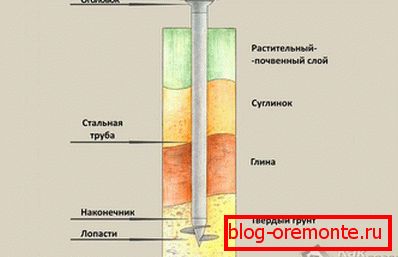

Aceasta este o conductă de metal (tratată cu un compus special care încetinește procesul de coroziune), lama este sudată la capătul inferior arătat. O astfel de grămadă este înșurubată (înșurubată) în pământ (ca un șurub în lemn), practic fără să o deterioreze (compactându-o doar prin imersarea țevii) și, prin urmare, absolut fără să-și reducă capacitatea de transport.

Aceste grămezi sunt disponibile în mai multe tipuri:

cu o lamă de șurub (utilizată pe soluri cu capacitate redusă de rulare) sau imitații de tăiere a firului pentru cea mai mare parte a lungimii pilonului (astfel de piloți sunt de obicei utilizați în regiunile nordice unde permafrostul nu este deranjat în mod deosebit atunci când se construiește fundația pentru clădiri și structuri);
cu un diametru diferit al țevii - cu cât diametrul este mai mare, cu atât greutatea clădirii este mai mare pentru a percepe grămada (fără deformare), dar nu trebuie să uitați că nu va fi posibilă strângerea manuală a piloților mai groși (diametrul acestora depășește 108 mm);
cu un diametru diferit al lamei - pentru soluri mai puțin rezistente și cu apă saturată, diametrul lamei va fi mai mare decât pentru solurile uscate și dense.

Și, desigur, tipul și forma grămezii depind, de asemenea, de producătorul care o produce.

Fundația pentru șuruburi este după cum urmează:

în colțuri și la intersecția pereților interiori, precum și pe lungimea peretelui structurii, pilele sunt înșurubate în pământ (etapa grămezii variază de la 1 la 3 metri);

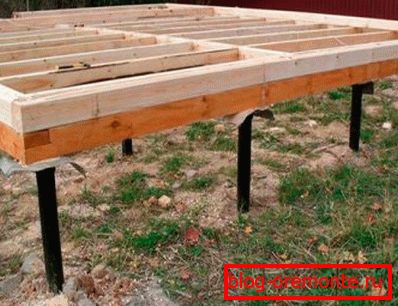

de sus, toate grămezile sunt tăiate la același nivel și fixate fie cu grinzi metalice sau de lemn pentru a crea o singură structură rigidă - o grătare;
între nivelul solului și fundul clădirii (grilă) există un spațiu liber ventilat.

Punctele tari și punctele slabe

Acesta este un design destul de simplu. Cu toate acestea, aici vă așteaptă "capcane":

Piloții ar trebui să fie ales strict în conformitate cu calculul realizat de constructor pe baza cercetărilor hidrogeologice de pe terenul dvs., adâncimea înghețării solului și a greutății clădirii viitoare, precum și greutatea stratului de zăpadă aplicat clădirii în timpul iernii (altfel riscați sau plătiți în plus pentru grămezi de lungime sau diametru mai mare, sau obțineți un design complet instabil care va "conduce" într-un an);
în funcție de sol, este dificil să se înșurubeze manual mâna (chiar dacă 4-5 persoane participă la acest proces);
prezența copacilor, a arbuștilor înalți, a gardurilor sau a altor construcții în imediata vecinătate a site-ului fundației creează probleme pentru pilonul manual;
Nu toate firmele își fac treaba eficient, respectând tehnologia.

Cu toate acestea, baza șuruburilor are avantaje:

nu sunt necesare lucrări de excavare în vrac;
pot fi instalate pe orice teren, fără nivelarea prealabilă;
Pilarea în pământ se realizează aproape în orice moment al anului.

Elementele de bază pot fi aranjate pe orice sol, cu excepția celor stâncoase, deoarece piatra însăși este o bază solidă excelentă (pentru o bandă sau una coloană).

Lucrări pregătitoare

Este foarte posibil să se facă baza pentru o mică clădire (garaj, foișor, verandă, casă cu schelet din lemn):

Puteți să vă sudați grămada cu ajutorul desenelor postate pe Internet sau să sudați grămada în mod similar (pentru acest lucru va trebui să comandați un calcul și apoi să achiziționați o grămadă recomandată din fabrică);
de asemenea, în mod independent (cu ajutorul prietenilor), puteți să strângeți grămezile în pământ, să vă îndrumați după desenele existente, atunci când îi îndrumați și să efectuați o grilă.

Pentru baza șuruburilor nu ar trebui să economisiți materiale. Piloții trebuie să fie fabricați numai din țevi noi cu grosimea necesară, în timp ce acestea trebuie curățate temeinic de rugină și acoperite cu un compus de protecție. O atenție deosebită este acordată calității îmbinării de sudură în locul atașării lamei, deoarece pe soluri suficient de dense, cusătura poate exploda, incapabilă să reziste la sarcina aplicată pe grămadă.

Pentru a facilita procesul de înșurubare a grămezii în partea superioară (pe care apoi o tăiați cu un "șlefuitor"), trebuie să faceți două găuri - veți putea introduce "tije" în ele cu ajutorul cărora grămada este înșurubată în pământ.

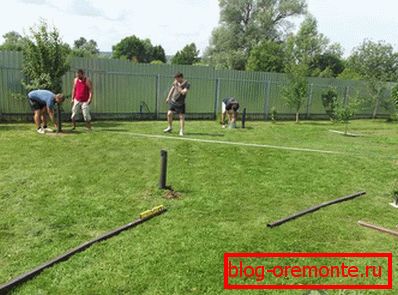

Marcarea marcajelor

Instalarea ar trebui să fie efectuată cât mai precis și mai competent posibil. Eroarea maximă admisă în secțiunea verticală și între piloți nu este mai mare de 2 cm. În caz contrar, în viitor, este posibil să vă confruntați cu necesitatea de a repara grilajul din cauza căderii acestuia. Și acest lucru, la rândul său, va duce la o încălcare a zidului portant și chiar și o înclinare a clădirii.

Baza de pe șanțurile de șuruburi trebuie amplasată astfel încât sarcina pe ea și pe sol să fie distribuită cât mai uniform posibil. Deci, ia-ți un plan al casei și sparge-l în dreptunghiuri. Pe laturile lor și diagonale ar trebui să fie plasate blocuri de suporturi, luând în considerare distanța necesară între ele. Cu toate acestea, fiecare grămadă ar trebui să fie în centrul tuturor grinzilor de sprijin acasă.

Deci, rupeți planul casei în dreptunghiuri, determinând anterior dimensiunea fiecăruia dintre ele. Deci, puteți calcula numărul de grămezi și le puteți distribui peste zonă pentru a distribui în mod egal încărcătura pe fundație. După finalizarea planificării, transferați marcajele de pe hârtie pe suprafața pământului, pe care casa va sta pe piloți. În punctele de instalare a piloților ciocan în cuie.

Etape de lucru

Lucrările se desfășoară în următoarea ordine:

Îndepărtați gaura de plumb de sub fiecare grămadă (doar scoateți stratul superior al pământului cu iarbă în acest loc), adâncimea căruia nu trebuie să depășească 10-15 cm, iar lățimea trebuie să fie cu 2-3 cm mai mare decât diametrul lamei. lider-gaură, care sporește stabilitatea grămezii, dar în același timp crește eforturile de înșurubare manuală în sol. Este imposibil să se sapă găuri adânci și pur și simplu să se instaleze grămezi în ele, aprofundându-le cu doar câteva zeci de centimetri. Una dintre condițiile necesare pentru imersarea de înaltă calitate a pilelor de șuruburi este solul intact din jurul acestuia, care permite piloții să transfere sarcina din structura nu numai la capătul inferior și lama, ci și la întreaga sa suprafață laterală.

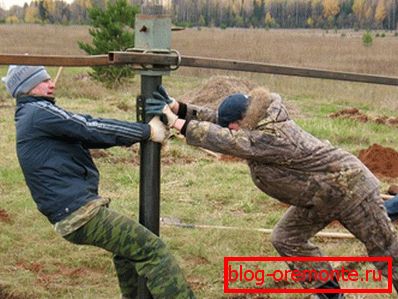

Instalați grămada și, împreună cu asistenții, cu ajutorul unei șuruburi speciale, înșurubați-o în pământ, verificând constant verticalitatea poziției sale. Gramada trebuie să fie scufundată în sol sub nivelul de înghețare a solului în timpul iernii.
Aliniați partea superioară a tuturor grămelor sub un singur nivel (marcați-o pe fiecare grămadă cu ajutorul unui nivel), tăiați excesul cu un "șlefuitor".
Turnați betonul în grămadă (aceasta va crește rezistența acestuia și va reduce viteza de coroziune a metalului).
Conectați o placă de metal (cu grosimea de cel puțin 8-10 mm) care se extinde dincolo de granița grămezii de câțiva centimetri de la toate laturile la partea superioară a fiecărei grămezi.

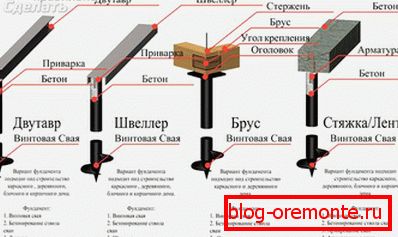

Efectuați o grilă prin atașarea grinzilor la placă prin sudură sau prin șuruburi.

video

Aflați totul despre aranjarea unei fundații cu șuruburi urmărind următorul videoclip:
