Instalarea unui sistem de încălzire cu o conductă cu țevi

Construind o casă, mulți oameni încep să se întrebe cum să facă încălzirea în ea. Trebuie să remarcăm imediat că această abordare este în mod fundamental greșită, deoarece trebuia să fie luată în considerare în faza de planificare. Acest lucru se datorează faptului că, dacă doriți să instalați un sistem de încălzire cu țevi unice cu țevi din polipropilenă, nu va fi atât de ușor și este posibil să distrugeți ceea ce sa făcut deja. Acest lucru se referă nu numai la realizarea de găuri în pereți, ci și la ras, deoarece dorința de a face locuința nu numai caldă, dar și frumoasă, prin așezarea conductelor în așa fel încât să nu strică designul camerei încălzite, este de înțeles.

Dispozitivul și caracteristicile sistemului cu o conductă

Particularitatea sistemului de încălzire cu o singură conductă constă în faptul că conducta trece de la cazan, al doilea capăt al căruia revine la cazan. Fără ruperea liniei principale, radiatoarele sunt conectate la acesta.

Astfel de sisteme de încălzire pot fi:

• orizontală (curgere);
• cu cablaj superior (vertical).

Ambele sisteme pot fi închise și deschise.

Clasicul (cel mai frecvent utilizat) este cablajul orizontal. Pentru retehnologizare se poate cumpăra orice baterie:

1. regulator de radiatoare;
2. supape cu bilă;
3. vană termostatică etc.

După cum sa menționat la începutul articolului, unul dintre avantajele unui sistem cu o singură conductă este capacitatea de a ascunde comunicațiile în podea. Acesta este un factor important, deoarece în prezent există puțini care ascund radiatoarele de încălzire în spatele perdelelor și acest lucru nu este practic, deoarece circulația aerului în jurul bateriilor este perturbată, astfel încât temperatura pe cazan trebuie ridicată și acest lucru duce la consumul inutil de combustibil.

Dacă în sistemul asamblat nu există contrapantă sau diferențe în înălțime, atunci poate funcționa fără pompă.

avantaje

1. Instalarea unui sistem cu o singură țeavă se realizează cu un număr mai mic de țevi (30-40%).
2. Arhitectură simplă, a cărei instalare poate efectua un non-specialist.
3. Comparativ cu sistemul de încălzire cu două conducte, instalarea cu o singură țeavă este mai rapidă.
4. Sistemul poate fi instalat atât într-o casă cu o singură etapă, cât și într-o casă cu mai multe etaje.
5. Nu există probleme cu privire la modul de a ocoli ușa atunci când instalați țevi.

deficiențe

După ce vorbiți despre beneficii, trebuie să menționați dezavantajele.

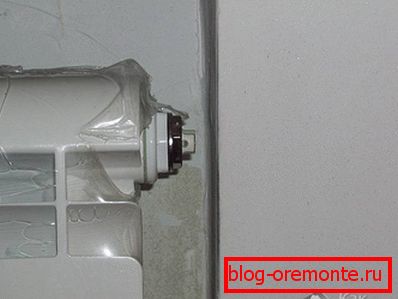

1. Fiecare baterie trebuie să aibă o supapă Mayevsky sau un sistem automat de sangerare din sistemul de aer.
2. Distribuția inegală a lichidului de răcire - la fiecare baterie următoare vine apă mai răcită, astfel încât eficiența ultimului radiator va fi scăzută. Poziția poate fi îmbunătățită prin instalarea unei pompe de circulație în sistem.

planificare

Nu fiecare persoană poate folosi programe de calculator pentru modelare într-o proiecție 3D a casei sale, ceea ce ar fi, fără îndoială, foarte convenabil. Având în vedere această nuanță, vom lua în considerare cum să facem un plan manual, scriind totul pe o foaie de hârtie.

Atunci când se realizează o schemă, este necesar să se țină seama de particularitatea instalării unui sistem de țevi din polipropilenă - este imposibil de realizat o întoarcere netedă.

• La realizarea unui desen, este necesar să se țină seama de faptul că linia trebuie așezată cu o înclinație ușoară - cel puțin 0,5 cm pe 1 metru de conductă, altfel nu va funcționa fără pompă.
• Determinăm locul instalării cazanului.
• Dacă, din anumite motive, țevile nu pot fi ascunse în pardoseală, atunci va fi necesar să se efectueze instalări externe sau să se ascundă parțial conductele în podea - în locul celei mai mari căderi.
• Pe diagramă marcăm locurile de instalare a bateriilor, observând cât de puternice ar trebui să fie acestea.

Determinarea câte secțiuni va fi necesară pentru cameră, trebuie să țineți cont de faptul că fiecare baterie ulterioară se încălzește mai puțin, deci trebuie să creșteți numărul de secțiuni ale bateriilor compozabile (sau zona, în cazul în care radiatoarele sunt din oțel).

• Dacă sunt instalate robinete, termostate etc., acest lucru ar trebui să se reflecte și în diagramă.
• Având o imagine completă, puteți calcula cât de mult este nevoie de conducte, fitinguri și acele elemente care sunt planificate pentru modernizare.

instalare

Pentru instalarea sistemului de încălzire considerat în articol, nu sunt necesare atât de multe instrumente. Aceasta este:

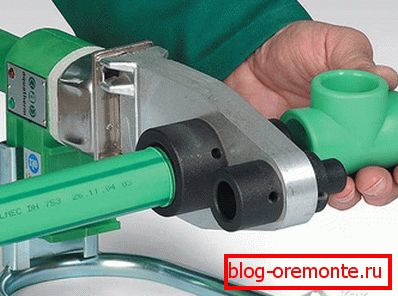

• fier de lipit pentru montarea conductelor din plastic;
• foarfece pentru tăierea țevilor din plastic;
• aparat de ras (daca sunt achizitionate conducte cu armatura externa).

Toate produsele din polimer sunt adecvate numai pentru alimentarea cu apă. Trebuie să cumpărați țevi armate, caracteristicile cărora le permit să fie utilizate pentru încălzire. Cel mai bine este dacă fibra de bazalt sau folia de aluminiu este folosită ca strat de armare - în acest caz, coeficientul de alungire a țevii scade de trei ori, spre deosebire de produsele cu fibră de sticlă.

Primul pas este marcarea pe pereți a fiecărei baterii. Acestea trebuie să fie instalate sub fiecare fereastră - acest lucru va împiedica curgerea aerului rece la podea. Pentru ca bateria să-și îndeplinească pe deplin rolul, lungimea sa trebuie să fie de cel puțin 70% din lățimea deschiderii ferestrei. De asemenea, este important să se mențină distanța:

• De la un prag de fereastră - 10-12 cm.
• Din perete - 3-5 cm.
• Din podea - 8-12 cm.

La achiziționarea bateriilor, trebuie luate în considerare aceste cerințe.

Cum să aflați câte secțiuni de baterii trebuie să instalați pentru o cameră pot fi găsite în articolul despre radiatoarele bimetalice.

Utilizând marcajele orizontale, este necesar să marcați locurile în care elementele de fixare vor fi instalate cu o asemenea distanță încât dispozitivele de fixare instalate să fie amplasate între secțiunile bateriei instalate.

• Perforator în perete sunt găuri în care se montează elemente de fixare.
• Acum trebuie să pregătiți bateria. Dacă sunt acoperite cu un film din fabrică, atunci nu este nevoie să fie eliminat încă.
• Aderă la plan, instalăm supape de aerisire, termostate și supape cu bilă.

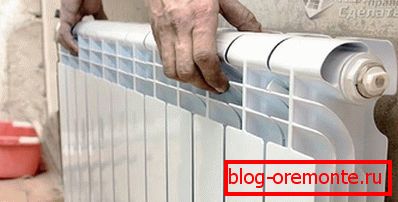

• Punem bateriile în locurile lor și folosim nivelul clădirii pentru a verifica poziția orizontală a acestora.
• Apoi conductele sunt lipite. Este important să nu uitați că este necesar să observați panta autostrăzii principale.
• Este mai bine să instalați bypass cu pompa pe conducta de retur în fața cazanului.
• Este imperativ să instalați un rezervor de expansiune și o unitate cu elemente ale unui grup de securitate.
• Sistemul de încălzire cu o singură țeavă nu este necesar să se umple cu apă din punctul cel mai de jos, deoarece, în același timp, fiecare radiator va avea aer de aerisire. Dacă este instalat un sistem automat de aerisire, acestea vor face față acestei sarcini.

Rămâne să porniți boilerul și să verificați performanța sistemului cu o singură țeavă asamblat manual.
