Instalati-va singur porti glisante

Poarta retractabilă poate fi numită astăzi cel mai popular tip de poartă. Anterior, nu toată lumea ar putea dobândi un astfel de design din cauza costului ridicat al ambelor fitinguri și a altor elemente ale acestor porți. Astăzi, prețul lor este mult mai accesibil. Avantajele acestor porti - practic și durabilitate. Dar, deoarece acesta este un design tehnic complicat, este mai bine să se asigure instalarea porții către profesioniști. Dacă sunteți încrezător în abilitățile dvs., aveți niște abilități de construcție și unelte, atunci instalarea unei porți culisante cu propriile mâini nu va fi plină de multe dificultăți. Mai mult decât atât, puteți salva pe angajarea de specialiști. Principalul lucru de care aveți nevoie este să țineți cont de cerințele tehnice, de selectarea componentelor, de respectarea sarcinilor de reglementare și de respectarea instrucțiunilor. Să aruncăm o privire mai atentă la procesul de instalare.

Elemente și componente ale porții

De fapt, având tot ceea ce aveți nevoie pentru a face munca, vă va fi ușor să instalați poarta. În special cunoștințele profunde în domeniul construcțiilor nu aveți nevoie de cunoștințe de bază, de materiale și de recomandările experților.

Pentru lucrare veți avea nevoie de consumabile, dar partea principală și importantă a elementelor - accesorii, responsabile pentru mișcarea porții. Se compune din:

• cărucior sau cărucior (2 buc.);
• catcherul inferior și superior;
• ghidaje în formă de U;
• rack de viteze;
• ruliu de capăt detașabil;
• element de susținere cu role;
• placă pentru fixarea cărucioarelor cu role.

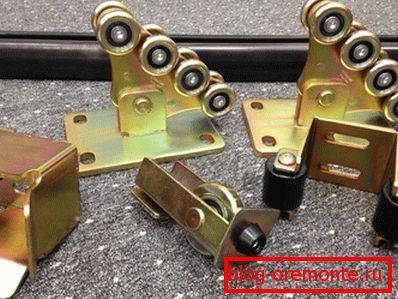

Atunci când alegeți accesorii de calitate, acordați atenție producătorilor dovediți, având în vedere prețul și calitatea produselor. De asemenea, puteți solicita ajutor de la profesioniști care vă vor ajuta să alegeți cea mai bună opțiune.

Este mult mai ușor să cumpărați un set de porți gata făcute cu toate elementele necesare pe care trebuie doar să le asamblați și să le instalați. Dispune de o instrucțiune specială de instalare, datorită căreia puteți efectua cu ușurință toate lucrările necesare.

Plan de lucru

Apoi puteți afla toate nuanțele instalării porților glisante în ordine. Primul pas este de a determina domeniul de activitate, inclusiv:

1. Construcție de fundație și fundație. Porțile tip glisante sunt destul de grele, deci trebuie să faceți o fundație pentru o funcționare netedă și corectă.
2. Cablare, dacă doriți ca porțile să se deschidă independent de unitate sau dacă intenționați să instalați o cameră video pe ele.
3. Instalarea elementelor cu role.
4. Instalarea porții pe mecanismul de rulare. În această etapă, trebuie să închideți poarta fără ajustare.
5. Fixarea hardware-ului care prinde poarta.
6. Finalizarea ajustării porții.
7. Automatizarea conexiunii, dacă este furnizată.

Dacă doriți ca poarta să funcționeze mult timp și fără întrerupere, trebuie să respectați cu strictețe planul și să urmați cu atenție instrucțiunile urmând fiecare pas.

Îmbinare și pregătirea fundației

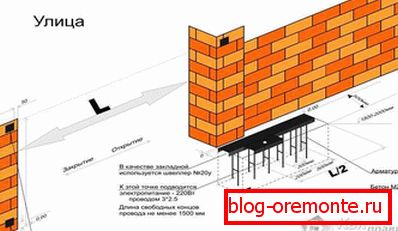

Primul lucru pe care trebuie să faceți lucrarea pregătitoare pentru fundația dispozitivului. Începeți cu planificarea canalelor. Pentru aceasta, urmați aceste sfaturi:

1. De la granița porții, retrageți o distanță care este jumătate din lățimea întregului pasaj. De exemplu, lățimea trecerii dvs. este de 4 m, atunci lungimea fundației va fi la 2 m de la graniță.
2. Lățimea canalului depinde de lățimea structurii porții în sine. De exemplu, lățimea porții dvs. este de 20 cm, atunci trebuie să săpați o șanț de 10-15 cm mai mult în două direcții, adică 40-50 cm.
3. Adâncimea este subiect de controversă pentru profesioniști. Unii spun că este important să se aprofundeze șanțul sub nivelul înghețării, alții - că acest factor nu afectează în niciun fel fundația viitoare. Potrivit primului, fundația ar trebui să meargă adânc în 1-1,5 m, în conformitate cu a doua, 0,5-0,7 m va fi de ajuns. Ce adâncime alegi, mai ales decizia ta. Vă recomandăm să nu faceți mai mult de 1 m.

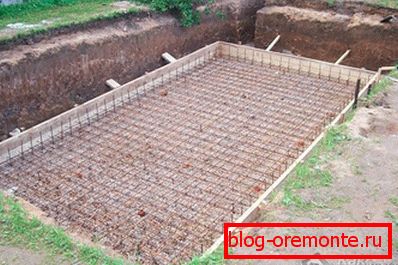

Odată ce ați decis cu privire la dimensiune, cu o lopată săpe o șanț în locul potrivit. Ar trebui să obțineți același lucru ca în imaginea de mai jos.

Pregătiți un element ipotecar

Pentru a face un articol ipotecar, veți avea nevoie de:

• canal latime 18-20 cm (poate fi înlocuit cu un colț de aceleași dimensiuni);
• fitinguri O 12-15 mm;
• mașină de sudură.

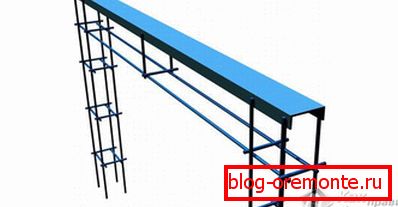

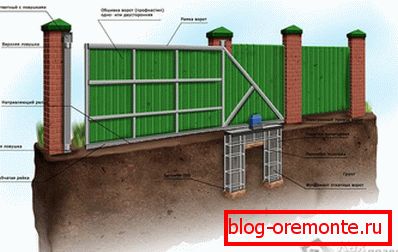

Elementul de așezare este o construcție dintr-un canal și fitinguri care în viitor se stabilesc într-un șanț și vor fi betonate. Luați un canal de metal și tăiați-l până la lungimea întregului șanț. Dacă este vorba de 2 m, atunci canalul ar trebui să aibă o lungime de 2 m. După aceea, armatura trebuie să fie sudată cu aceasta pentru a forma un cadru metalic. Lungimea barelor de armare ar trebui să fie mai mare decât adâncimea șanțului cu 5-10 cm, astfel încât să poată fi înecat în pământ. Cât de mult veți suda armătura depinde de dvs., nu există restricții aici, se poate fi fiert în pași de 15 cm. Principalul lucru este că cadrul este puternic, are o bază verticală, care este legată de jumperi.

În locul fitingurilor, puteți lua un alt tip de produse metalice, de exemplu colțuri.

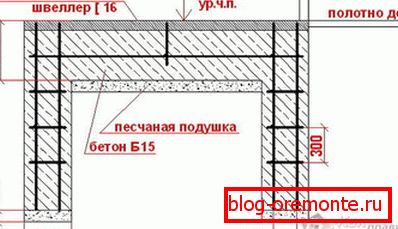

Odată ce cadrul este gata, acesta poate fi instalat într-un șanț. Dar înainte de aceasta, fundul șanțului ar trebui să fie umplut cu nisip sau pietriș fin și împrăștiat prin a face fundul pernei 5 cm înălțime. Spălați armarea astfel încât suprafața canalului să fie la același nivel cu suprafața drumului. Cu ajutorul nivelului de construcție, setați cadrul perfect neted. Dacă există o părtinire puternică pe ambele părți, scoateți cadrul și puneți nisipul în acel loc. Dacă ipoteca va fi plasată neuniform, acest lucru va împiedica mișcarea corectă a porții.

Fundația trebuie să fie la egalitate cu drumul. Garda la sol nu poate fi mai mare de 5 cm, astfel încât în ​​timpul iernii, nu aveți probleme cu utilizarea.

Cabluri electrice

Dacă poarta dvs. va fi echipată cu un sistem automat de deschidere și închidere a porții, sau trebuie să le instalați. supraveghere video, trebuie să aveți grijă de a instala cabluri electrice. Acestea ar trebui să fie efectuate imediat înainte de turnarea fundației. Cablul este plasat într-un furtun special ondulat și pus în structura de fundație. Trebuie să decideți în prealabil locul în care va fi instalat unitatea și să conduceți firele acolo. Capetele libere ale firelor trebuie scoase deasupra nivelului subsolului cu 1-1,5 m. Pentru a face totul singur, uitati-va la diagramele si desenele cablului electric pentru porti glisante.

Fundatia de turnare

Imediat ce ați pus cablajul, elementul ipotecar poate fi turnat cu amestec de beton. Pentru aceasta veti avea nevoie ciment марки М400, песок и щебень. Пропорции следующие: на 1 кг cimentа нужно 3 кг песка и 4–5 кг щебня. Вода должна составлять половину веса всех компонентов. Получается:

1+3+4=8

8/2=4

Итого получается 4 л воды на 1 кг cimentа, 3 кг песка и 4 кг щебня. Замесите необходимое количество раствора и залейте траншею. Важно, чтобы поверхность швеллера не была забетонирована полностью, бетон должен быть на его уровне. Теперь фундамент нужно оставить до высыхания. На это уйдет 3–5 дней, за которые он окрепнет и будет достаточно надежным для дальнейших работ.

Amenajarea frunzei de ușă

Pentru a crea un cadru pentru poarta, trebuie să aveți abilități de lucru mașină de sudurădeoarece toate elementele trebuie sudate. Dacă nu aveți experiență în sudură, puteți cere ajutor de la prietenii dvs. sau într-un atelier special, unde, conform desenelor dvs., veți realiza cadrul porții.

Pentru a realiza un cadru de ușă, trebuie să achiziționați tuburi de profil. Dimensiunea lor va corespunde dimensiunii dorite a porții. Există multe variații ale modelelor pe care le puteți face. Principalul lucru este să alegeți cea potrivită pentru dvs., să tăiați țevile de dimensiunea necesară și să efectuați lucrări de sudură. Profesioniștii sunt sfătuiți să gătească cadrul, astfel încât traversele orizontale să se afle deasupra țevilor verticale. Din acest motiv, veți preveni coroziunea, trebuie doar să blocați conductele orizontale. Când structura este gata, îmbinările trebuie curățate, iar rama acoperită cu vopsea protectoare.

Dacă poarta dvs. are o dimensiune mai mare de 1,5 m, pentru a întări structura și pentru a împiedica căderea, trebuie să sudați piese încrucișate în pași de 50 cm.

În aceeași etapă, o conductă în formă de U va fi sudată la conducta inferioară, datorită căreia poarta va fi deplasată. După aceea, cadrul este acoperit cu o foaie de profil.

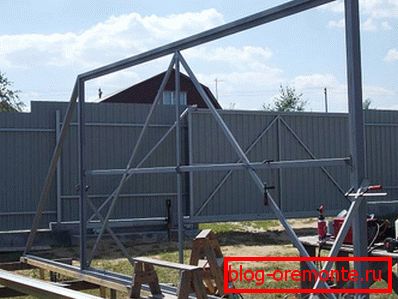

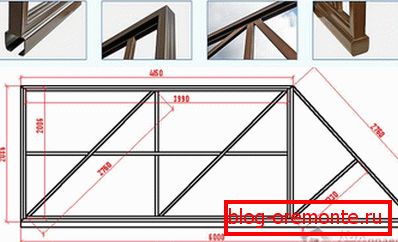

Una dintre opțiunile pentru modul de realizare a cadrului portalului este prezentată mai jos.

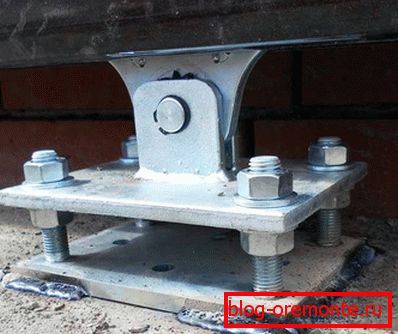

Instalarea cărucioarelor pe canal

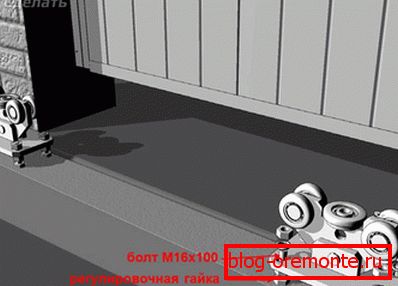

Căruțele cu role pot fi numite mecanismul cel mai important, deoarece trebuie să reziste încărcăturii întregii structuri, prin urmare trebuie fixate pe canal cât mai fiabil posibil. Plăcuța pentru rolele de montaj trebuie să fie sudată pe canal. Ele fac totul cât mai ușor și în același plan, astfel încât poarta să se poată mișca liber. Pentru a le stabili drept, puteți utiliza un indicator laser sau un cablu tensionat. O altă opțiune este trasarea unei linii paralele pe fundație, care va fi o linie tangentă până la marginea plăcii. Conectați placa la mijlocul canalului. Pentru a face acest lucru, retrageți 15 cm de margine, mai aproape de deschidere și fixați prima placă. A doua placă este montată la 10 cm de marginea opusă.

Acum trebuie să fixați cărucioarele de pe placă. Acestea sunt de obicei conectate cu șuruburi și piulițe. Strângeți-le în siguranță și instalați poarta. Verificați netezirea cursului, efectuați măsurători de control și reglați poziția rulmenților pentru a fixa poarta perfect netedă. Pentru a face acest lucru, puteți utiliza cablul, care trebuie tras de-a lungul liniei de deschidere a porții, la o distanță de 20 cm de suprafață și la 3 cm de cel de-al doilea pilon. Cablul va servi drept îndrumare pentru a ajuta la expunerea perfectă a porții.

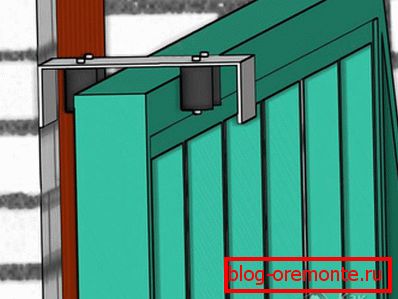

Instalați încuietoarea de sus

Deci, atunci când poarta se mișcă, nu se mișcă afară, se instalează un blocaj sau un ghidaj pe vârful polului. El va opri poarta și nu-i va lăsa să se miște în vânturi puternice. Pentru a face acest lucru, pe suport ar trebui să observați găurile pentru montare. Măsurați totul corect, astfel încât cadrul superior fără obstacole să intre în dispozitivul de fixare.

Pe stâlp trebuie să instalați suportul pentru montarea ghidajului. Dacă îl fixați în beton sau cărămidă, utilizați o ancoră cu un diametru al știftului de 10 mm. Dacă îl atașați la metal, potriviți șuruburile speciale. Într-un caz în care se aplică sudarea, rolele trebuie îndepărtate.

După ce ați fixat încuietoarea, verificați-l. Porțile ar trebui să meargă fără probleme, să rămână în poziție verticală, iar rolele să le țină strâns.

Clamele sunt diferite, role sau sub formă de suport convențional. Ce dispozitiv să alegeți - decizia dvs.

Cilindru de închidere și dopuri

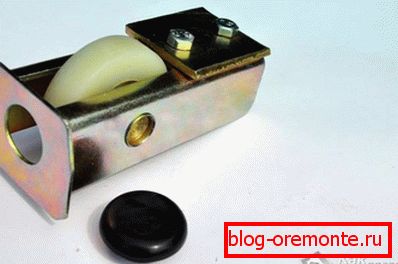

În partea de jos a capătului fasciculului de ghidare în formă de U, în partea din față, trebuie să fixați rola detașabilă care se introduce în interiorul profilului. Acesta este atașat cu ușurință cu o conexiune cu șuruburi. Pe partea opusă trebuie să instalați un dop (capac) sau același clip.

Este necesară o astfel de rolă, astfel încât, atunci când poarta se închide, ghidajul se rotește pe dispozitivul de prindere situat pe fund, care va fi montat pe stâlpul de pe cealaltă parte. Astfel, puteți reduce sarcina pe plăcile de susținere care susțin rolele de pe fundație. Plutele sau dopurile sunt un obstacol în calea zăpezii, a ploii, a murdăriei și a resturilor care pot intra în șina de ghidare. Dacă nu, atunci cărucioarele cu role pot eșua rapid și poarta nu se va deschide ușor și ușor.

Suportul pentru capcana de sus și de jos

Pentru a fixa capcana inferioară și superioară, trebuie să închideți poarta până când se oprește. La stâlp, marcați locurile unde se termină rama porții. În acest loc, de sus și de jos, trebuie să vă asigurați ipotecile, la care vor fi atașați capcanele. În funcție de ipoteci, ele pot fi fixate prin sudare sau prin înșurubare.

Capcanele vor înmuia contactul cadrului ușii cu rolele de susținere, precum și diminuarea slăbirii structurii în vânturi puternice. Captatorul inferior este, de asemenea, utilizat pentru a reduce căderea cadrului, care poate apărea după o lungă operație a porții. La sfârșit, verificați dacă poarta dvs. este instalată corect. Deschideți și închideți-le de mai multe ori, asigurați-vă că cursul este neted și uniform.

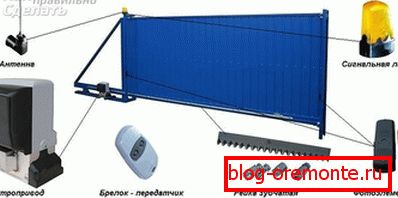

Instalarea și conectarea automatizării

Dacă doriți ca poarta dvs. să se închidă și să se deschidă automat, trebuie să achiziționați echipament special și să-l instalați.

Mai întâi, placa de instalare la care va fi conectată unitatea trebuie sudată la bara de canale. De obicei, o astfel de placă este inclusă. Pentru sudare, puteți utiliza țevile de profil care sunt sudate pe canal și apoi placa este sudată la acestea. După aceea, motorul este instalat pe bază și fixat cu ajutorul șuruburilor, care sunt de asemenea incluse. Are șuruburi de reglare, datorită cărora motorul poate fi ajustat în sus și în jos, la stânga și la dreapta.

Rămâne doar să sudați rafturile de angrenaj la rama în formă de U. Va fi nevoie de răbdare și precizie, deoarece lamele trebuie să fie sudate astfel încât să fie ca un întreg. Apoi, când conduci, nu vei mai auzi nici un fel de batere a porții. Apoi reglați unitatea astfel încât să acționeze cu ușurință poarta. Rămâne doar să configurați mecanismul conform instrucțiunilor producătorului.

Asta-i tot, după toate manipulările, poarta este gata de funcționare. Poți fi mândru de tine, pentru că tu ai fost în stare să faci o treabă atât de bună. Porțile corect instalate vor fi destul de fiabile, iar durata de viață a acestora vă va face plăcere.
