Nodul trecerii acoperișului

Structurile moderne de acoperișuri sunt folosite nu numai pentru a proteja clădirile de diferite tipuri de influențe climatice (precipitații, vânt, căldură și frig), dar ele sunt și locul unde canalele și puțurile de diferite scopuri funcționale sunt aduse afară. Canalele de ventilare, coșurile de fum, precum și hotele de evacuare, cablurile de antenă și alte tipuri de comunicații, de regulă, trec prin acoperișul clădirilor rezidențiale și industriale. Pentru înregistrarea locurilor de retragere la exterior, se utilizează un element structural special, așa-numitul nod de trecere prin acoperiș (abreviat ca UE).

Scopul și caracteristicile de proiectare

Scopul principal al unității de trecere este proiectarea constructivă a canalelor de scurgere prin etanșarea lor simultană, excluzând pătrunderea sedimentelor, precum și resturile și obiectele străine.

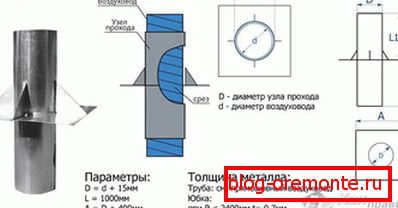

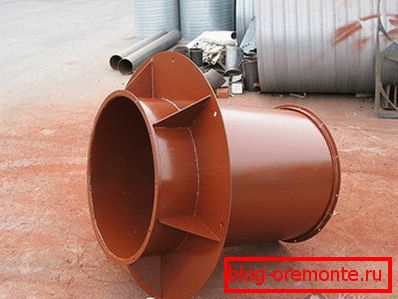

Nodurile formate în secțiunile de ieșire ale arborilor de ventilație prin acoperiș sunt cel mai adesea montate în pahare din beton armat speciale sau plasate direct pe elementele de susținere.

Pentru diferitele tipuri de acoperișuri, care diferă semnificativ în ceea ce privește proiectarea lor, ar trebui să fie selectate tipurile corespunzătoare de coridoare. În același timp, utilizarea unui UE de un fel sau altul, de regulă, nu este legată de clasa ventilației montate, adică acesta poate fi construit atât în ​​sistemele naturale, cât și în cele forțate (evacuare).

În funcție de tipul construcției de acoperiș, precum și de tipul sistemului de ventilație, baza de montare a unității de trecere prin acoperiș (sticlă) poate avea diferite dimensiuni și forme. Poate fi dreptunghiulară, pătrată, rotundă sau ovală, în funcție de forma orificiului. Atunci când se montează un astfel de geam, acesta este pur și simplu plasat pe o țeavă de metal cu un diametru dat, din tablă cu o grosime de cel puțin 1 mm.

Toate structurile rezultate sunt apoi fixate direct pe acoperiș sau pe o bază specială, realizate sub formă de sticlă din beton armat. Pentru a fixa unitățile de trecere a ventilației pe un astfel de geam, care permite ca structura acoperișului să fie eliberată de sarcină excesivă, se utilizează șuruburi speciale de ancorare.

Datele pentru proiectarea UE

Datele pentru proiectarea sitului și alegerea soiurilor sale sunt determinate pe baza următorilor factori:

• unghi de panta;
• magnitudinea vântului și zăpezii din regiune;
• materialul și grosimea podelei mansardate;
• tipul de material de acoperiș utilizat pentru a închide acoperișul.

În cazul în care suprapunerea etajei superioare a casei este realizată din plăci din beton armat - în cele din urmă ar trebui pregătite în prealabil găuri de dimensiuni și forme adecvate, armate cu pahare de beton monolit. Trecerea prin suprapunere, realizată sub forma unui cadru metalic ușor, se face în același mod, cu singura diferență că ochelarii pentru țevi sunt din metal. Alegerea mărimii și a formei sticlei în orice caz ar trebui făcută în etapa de pregătire a structurii proiectului.

Atunci când se efectuează calcule de noduri, trebuie avută în vedere prima panta a pantei, ajustată pentru zăpadă și vânt. În regiunile cu precipitații frecvente, trebuie să se țină cont de faptul că în timpul iernii, greutatea zăpezii acumulate pe acoperiș poate atinge valori semnificative; în același timp, poate bloca atât nodurile trecerii prin acoperiș, cât și canalele de ventilație.

Atunci când se calculează încărcăturile pe UE, ar trebui luată în considerare și posibilitatea expunerii la masă de zăpadă care alunecă în jos de pe acoperiș în timpul topirii primăverii (aceasta ia în considerare întotdeauna calitatea suprafeței materialului de acoperire).

Tipuri de UE

În construcții, cele mai des utilizate tipuri de elemente de cabluri sunt:

• dispozitive cu o supapă manuală;
• unități cu supapă controlată automat;
• noduri fără supapă.

Nodurile echipate cu vane manuale se disting prin astfel de proprietati remarcabile precum usurinta de functionare si eficienta. În schimb, un mecanism de control special este integrat în supapa mecanică, care vă permite să o deschideți și să o închideți automat.

Nodurile fără noduri au o conexiune constantă cu spațiul extern și sunt cele mai des folosite în canale de tip duct care necesită un flux continuu de aer proaspăt.

Rețineți, de asemenea, că dimensiunea UE pentru organizarea ventilației se încadrează într-o linie de valori care diferă literalmente de câțiva milimetri, ceea ce permite utilizarea în practică a multor soiuri.

Caracteristicile UE pentru coșuri

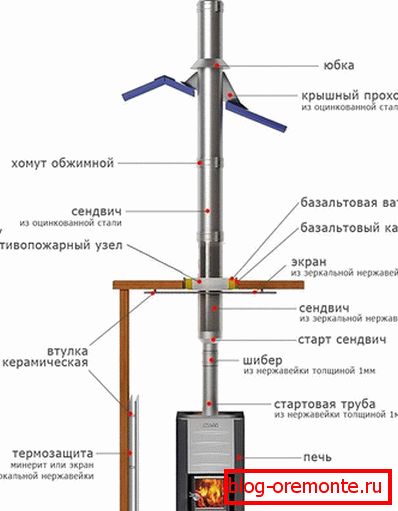

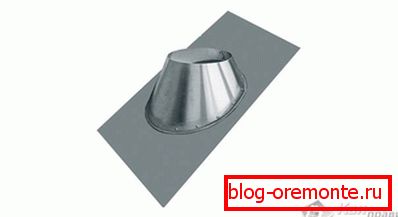

O abordare specială a amenajării unităților de trecere care se utilizează pentru aducerea coșului pe acoperișul clădirii este explicată prin necesitatea de a se conforma cerințelor de siguranță împotriva incendiilor. Într-adevăr, în timpul funcționării, duza de evacuare este încălzită puternic de gazele din cuptor, ceea ce nu exclude posibilitatea aprinderii materialelor inflamabile adiacente acesteia.

În acest sens, instalarea UE în acest caz, următoarele cerințe:

1. Atunci când se face un nod între coșul de fum și elementele de acoperiș, este necesar să se asigure un mic decalaj, a cărui mărime este determinată de codurile de construcție aplicabile.
2. Zona periculoasă de incendiu trebuie așezată cu un material rezistent la căldură, care exclude posibilitatea de incendiu (de exemplu, azbest).
3. În secțiunile trecerii coșului prin acoperișul acoperișului, trebuie folosite cutii speciale din metal zincat, asigurând un spațiu umplut cu vată de sticlă sau alt material ignifug.

O versiune mai simplă a trecerii prin acoperiș implică aranjarea unei fuste speciale care vă permite să obțineți spațiul dintre mărimea necesară între conducta de ieșire și orificiul din materialul de acoperire. Prezența unui astfel de spațiu în plus față de protecția împotriva incendiului vă permite compensarea dilatării termice a pereților canalului de coș de fum atunci când este încălzit.

Sealer universal

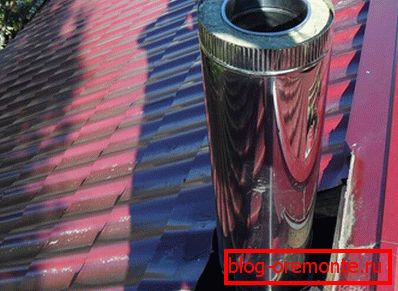

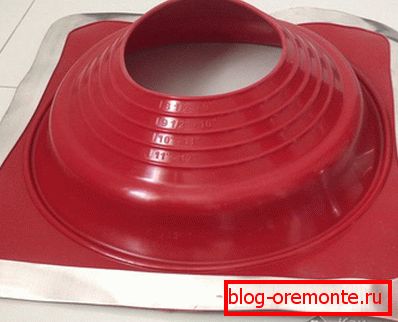

În prezent, în plus față de nodurile de trecere tipice în construcții, modificarea lor mai simplă, realizată sub forma unui compactor inelar universal, este din ce în ce mai utilizată. Diferența acestui element față de celelalte UE este că este permisă instalarea pe orificii de aproape orice diametru (folosind o garnitură universală, este posibilă etanșarea trecerilor cu un diametru de 3 până la 60 cm). Eficacitatea utilizării sale nu este legată de tipul de material de acoperiș, adică astfel de garnituri asigură etanșarea sigură a tuturor acoperirilor protectoare cunoscute.

Datorită formei lor conice, aceste produse pot fi utilizate pe acoperișuri înclinate de aproape orice pantă, iar elasticitatea acestora permite efectuarea sigură a sigiliilor pe suprafețe de valuri ondulate sau ardezie, de exemplu, așezate cu un pas arbitrar.

Produsele din această clasă sunt realizate din silicon de înaltă calitate, care le permite să lucreze într-o gamă largă de temperaturi (de la -74 până la + 260 ° C).

Avantajele acestor sigilări trebuie atribuite faptului că siliconul își păstrează bine proprietățile în condițiile de expunere la medii agresive și are o durată lungă de viață în comparație cu cauciucul convențional.

Caracteristicile etanșării universale montate

Atunci când alegeți o etanșare universală adecvată, trebuie să presupunem că, pentru a asigura etanșeitatea trecerii, dimensiunea de lucru a inelului montat trebuie să fie puțin mai mică decât diametrul țevii (aproximativ 20%).

Pentru confortul de montare a etanșării, excesul de material din inel este pur și simplu tăiat. Fixarea strânsă a produsului montat pe suprafața acoperișului pe întregul profil este asigurată de compresia fiabilă a acestuia, realizată cu ajutorul unui instrument special de montare.

Suprafața țevii este tratată cu soluție de săpun pre-preparată, ceea ce ușurează montarea etanșării.

După o etanșare sigură a îmbinării cu ajutorul unei compoziții speciale, garnitura este fixată pe suprafața acoperișului prin intermediul unor șuruburi autoportante de dimensiuni adecvate, înșurubate în jurul unui cerc cu o treaptă de aproximativ 35 mm.

Etanșantul universal este foarte solicitat atât în ​​rândul constructorilor profesioniști, cât și al comercianților privați, ceea ce se explică prin simplitatea instalării și prin etanșarea de înaltă calitate.

În concluzie, constatăm că atunci când se organizează noduri tipice ale unui canal de ventilație sau a unui coș de fum printr-un acoperiș moale, în loc de o fixare rigidă cu șurub, pot fi utilizate amestecuri adezive speciale și masticuri bituminoase, combinând proprietățile de fixare și izolare. Regulile de aplicare ale acestor compuși sunt determinate de producător și își asumă compatibilitatea diferitelor tipuri între ele (cu condiția ca, atunci când sunt amestecate, să nu se descompună și să elibereze substanțe chimice active).
