Pompa de căldură face-o singură

Pompele de căldură vă permit să scoateți energia împrăștiată din natura înconjurătoare: aer, apă și pământ, să o acumulați și să o direcționați spre încălzirea casei. De asemenea, energia este folosită pentru încălzirea apei pentru spălare sau pentru aer condiționat în încăperi. Acest lucru face posibilă economisirea de bani prin reducerea consumului de surse tradiționale de căldură: electricitate, gaz, lemn de foc. În articol vom explica cum să facem o pompă de căldură cu propriile mâini.

Ce este o pompă geotermală?

Mai întâi trebuie să înțelegeți ce este o pompă geotermală și cum funcționează, deoarece este inima întregului dispozitiv pe care îl descriem.

Nu este un secret pentru nimeni că, în grosimea pământului, temperatura pozitivă este întotdeauna menținută. Apa sub gheață este în aceeași stare. În acest mediu relativ cald se plasează o conductă închisă cu lichid.

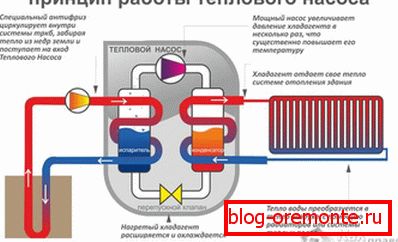

Schema de lucru pentru pompele de căldură este destul de simplă și se bazează pe principiul Carnot opus:

1. Răcirea, care se deplasează de-a lungul circuitului extern, se încălzește de la sursa selectată și intră în vaporizator.
2. Acolo el schimbă energia cu un agent frigorific (de obicei freon).
3. Freonul se fierbe, intră într-o stare gazoasă și este comprimat de compresor.
4. Gaz cald (se încălzește în interval de 35-65 de ani^oC) intră într-un alt schimbător de căldură, în care își transferă căldura în sistemul de încălzire sau în alimentarea cu apă caldă la domiciliu.
5. Agentul frigorific răcit devine din nou lichid și revine la noul cerc.

Pompa de la frigider

Partea principală a sistemului este compresorul. Este mai bine să-l cumpărați gata făcut într-un magazin sau să folosiți unul disponibil de la un frigider sau un aparat de aer condiționat. Toate celelalte componente - evaporatorul, condensatorul, conducta - sunt forțate să colecteze cele mai multe. Energia unui astfel de dispozitiv va consuma numai compresie și transfer de căldură, producând de 5 ori mai mult.

Folosind compresorul vechi, trebuie să vă bazați pe faptul că durata sa de viață poate fi de scurtă durată, iar capacitatea sistemului va scădea. În plus, puterea unui compresor uzat poate să nu fie suficientă pentru funcționarea completă a sistemului.

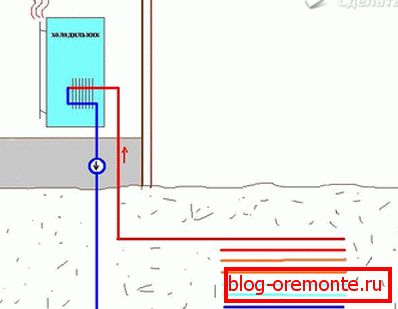

Unii meșteri au mers mai departe și au făcut o pompă de căldură din frigider, plasând radiatoarele înăuntru, încălzite de căldura pământului. Înăuntru, temperatura pozitivă este menținută constant, ceea ce face ca frigiderul să funcționeze în mod constant, încălzind radiatorul în spatele acestuia. Folosind un radiator nativ, se face un schimbător de căldură (sau se face din casă), căldura generată de acesta este îndepărtată.

Eficiența unei astfel de pompe de căldură este mai potrivită pentru a demonstra funcționarea dispozitivului, deoarece eficiența acestuia este foarte scăzută. În plus, frigiderul nu este proiectat pentru acest mod de funcționare și poate eșua rapid.

Tipuri de pompe de căldură

Există trei tipuri de pompe, în funcție de sursa de căldură:

«Sol -apă»

„Apa apa»

„Apă-aer“

Установка вида «Sol -apă» использует теплоту недр. Температура земли на горизонтах более 20 м остается неизменной всегда, поэтому и насос может круглогодично вырабатывать нужную энергию. Вариантов монтажа два:

• arbore vertical;
• colector orizontal.

În primul caz, un puț este forat cu o adâncime de aproximativ 50-100 m și sunt introduse țevi cu agent de răcire circulant, un lichid special care nu îngheață.

La o adâncime de 5 m se află colectori, care, de asemenea, mișcă lichidul de răcire. Pentru încălzirea unei case cu o suprafață de 150 m² parcelă necesară cel puțin 250 m², și nu poate fi utilizat pentru plantarea agricolă. Numai dispozitivul unui gazon decorativ și al unui pat este admisibil.

O pompă de apă-apă utilizează energia apei din lacuri, puțuri sau puțuri. Unii reușesc să extragă căldură chiar din canale de scurgere. Principalul lucru este că filtrul nu se înfundă și metalul nu se prăbușește.

Acest tip de obicei prezintă cea mai mare eficiență, dar nu este posibil să se stabilească în fiecare țară, însă trebuie obținută o autorizație pentru exploatarea apelor subterane. Astfel de dispozitive sunt mai caracteristice producției industriale.

Конструкция „Apă-aer“ менее эффективна по сравнению с первыми двумя, поскольку выработка зимой значительно снижается. С другой стороны, при ее монтаже не надо ничего бурить или копать. Установка просто крепится на крыше дома.

Sfaturi

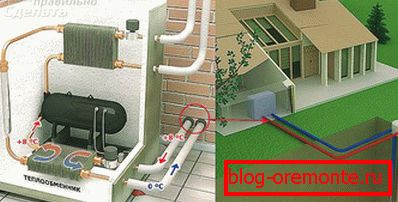

După cum am menționat deja, compresorul este preferabil să cumpere gata. Orice model utilizat în aparatele de climatizare este potrivit.

Toate celelalte componente sunt colectate independent:

1. Un rezervor din oțel inoxidabil, cu o capacitate de aproximativ 100 de litri, este considerat drept condensator. Se taie pe jumătate și se montează în interiorul unei bobine de țeavă de cupru cu o grosime a peretelui de cel puțin 1 mm. Racordurile filetate pentru conectarea la contur sunt lipite în carcasă. După aceasta, părți ale rezervorului pot fi sudate.
2. Pentru vaporizator, o sticlă de polietilenă de 80 l sau o secțiune de țeavă este perfectă. O bobină este de asemenea inserată în acesta și sunt furnizate intrări și ieșiri de apă. Suporturile de căldură sunt izolate din mediul exterior printr-un strat de spumă.
3. Acum trebuie să puneți întregul sistem, să lipiți țevile și să vărsați agentul frigorific. Cantitatea de freon este foarte importantă pentru funcționarea corectă a pompei; este mai bine să încredințezi acest calcul inginerului termic. El va putea conecta în final instalația și regla compresorul.
4. Rămâne doar să atașați conturul exterior. Asamblarea acestuia va depinde de tipul pompei.

Вертикальная установка «Sol -apă» требует скважины, в нее опускается геотермальный зонд.

Pentru un aparat orizontal, un colector este asamblat și îngropat în sol la o adâncime care împiedică înghețarea.

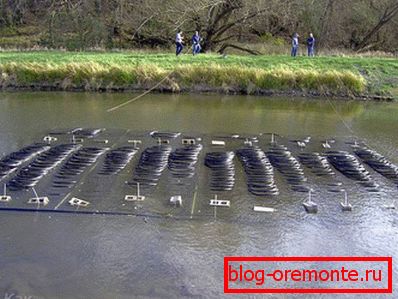

În sistemul de apă-apă, circuitul constă într-o rețea de țevi din plastic prin care curge lichidul de răcire. Apoi, toate acestea trebuie fixate în iaz la adâncimea necesară.

Коллектор насоса „Apă-aer“ выполняется также и монтируется на крыше дома или поблизости от него.

Pentru o funcționare stabilă și protecție împotriva deteriorării mașinii, este de dorit să se completeze posibilitatea pornirii manuale a compresorului în cazul unei întreruperi bruște de curent. Costul unei astfel de instalări este destul de ridicat. Chiar mai scumpă este pompa din fabrică. Cu toate acestea, experiența arată că achiziția plătește timp de mai mulți ani de funcționare.
