Sistemul de încălzire cu o singură țeavă a unei case

Instalarea sistemului de încălzire este una dintre cele mai importante lucrări care fac parte din construcția casei dumneavoastră. Înainte de a face munca, trebuie să decideți asupra alegerii schemei. Este posibil să alegeți una sau două țevi. Sistemul de încălzire cu o singură țeavă al unei case particulare este mult mai ușor pentru auto-instalare. Este simplu, dar fiabil și eficient. În plus, asamblarea va necesita mult mai puțin material. Apoi, luăm în considerare modul în care se poate realiza un astfel de sistem și cum diferă de un sistem cu două țevi și care sunt avantajele acestuia.

Componentele

Să ne uităm la modul în care funcționează acest sistem.

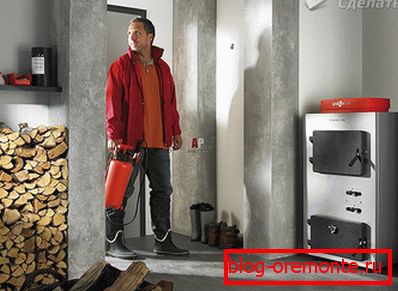

1. Baza este un cazan de încălzire care încălzește lichidul de răcire. Deseori alegeți cazanele pe gaz. Ele sunt simple și fiabile. În locurile în care gazul nu este furnizat, este posibil să se utilizeze o unitate care funcționează pe combustibil solid.
2. Elementele de încălzire sunt radiatoarele standard. Atunci când le alegeți, trebuie să luați în considerare faptul că vechiul fontă sovietică este mai bine să nu instalați. Nu sunt în măsură să asigure încălzirea corespunzătoare a încăperilor și nu îndeplinesc cerințele de astăzi. Este mult mai eficient să se utilizeze noi radiatoare bimetalice care se încălzesc rapid, au un transfer de căldură ridicat și arata mult mai atrăgătoare.
3. Rezervor de expansiune - un element indispensabil al sistemului cu o conductă. Acționează ca un stabilizator de presiune, controlând gradul de expansiune a agentului de răcire. Atunci când suportul este încălzit, excesul său (asociat cu expansiunea termică) intră în rezervor, împiedicând sistemul să aibă presiune excesivă.
4. Structura conductelor, care este furnizarea de căldură. Se pot adăuga robinete de scurgere și supape de închidere.

Cum functioneaza?

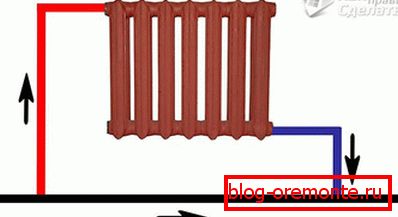

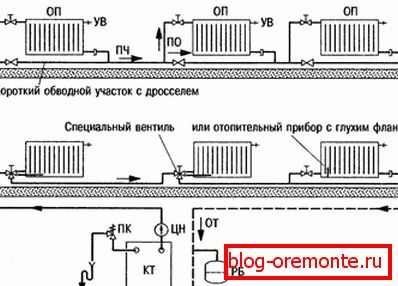

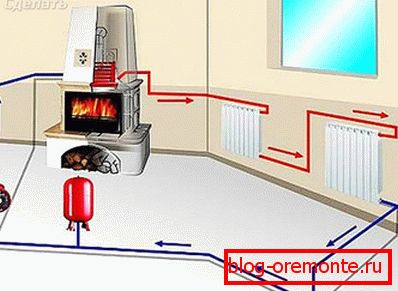

Schema unui astfel de sistem de încălzire este destul de simplă. În centrul tuturor este orice cazan. Încălzește lichidul de răcire furnizat prin conducta care vine de la boiler. De ce o astfel de schemă se numește o conductă? Deoarece pe întregul perimetru este pusă o țeavă care vine de la boiler și intră în ea. În locurile potrivite ale suporturilor sunt instalate radiatoare și conectate la țeavă. Suportul de căldură (cel mai adesea apa) se deplasează din cazan, umple primul radiator în nod, apoi al doilea și așa mai departe. La sfârșit, apa revine la punctul de plecare și se repetă ciclul. Există un proces de circulație continuă.

Trebuie remarcat faptul că, după ce a fost colectată o astfel de schemă, s-ar putea întâmpina o dificultate. Deoarece viteza de avans a lichidului de răcire poate fi mică, poate apărea o pierdere de temperatură. De ce? Dacă vorbim despre un sistem cu două țevi, atunci principiul funcționării sale este după cum urmează: apa curge în baterie printr-o singură țeavă, dincolo de ea prin cealaltă. În acest caz, mișcarea sa trece imediat prin toate radiatoarele și nu există pierderi de căldură.

Într-un sistem cu un singur tub, lichidul de răcire introduce toate bateriile treptat și, trecând prin ele, pierde temperatura. Deci, dacă la ieșirea din cazan temperatura recipientului era de 60? C, care trece prin toate conductele și radiatoarele, poate fi redusă la 50 ° C. Ce să facem în acest caz? Pentru a depăși astfel de fluctuații, este posibil să se mărească capacitatea de încălzire a bateriilor la capătul lanțului, sporind transferul de căldură sau creșterea temperaturii în cazanul propriu-zis. Dar toate acestea vor duce la costuri suplimentare care nu sunt profitabile și vor face costul încălzirii mai scump.

Pentru a scăpa de o astfel de problemă fără costuri mari, trebuie să măriți viteza lichidului de răcire prin țevi. Există 2 moduri de a face acest lucru:

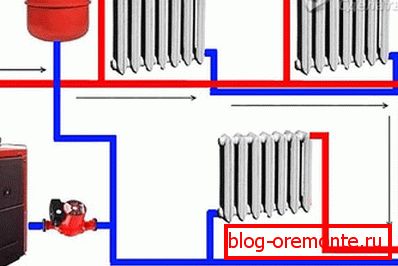

Puneți pompa de circulație. Deci, puteți crește în mod semnificativ viteza de apă în sistem. În acest caz, pierderile de căldură de la priză vor fi reduse semnificativ. Pierderea maximă poate fi de mai multe grade. Astfel de pompe sunt alimentate cu energie electrică. Trebuie remarcat faptul că pentru casele de țară, unde electricitatea este adesea întreruptă, această opțiune nu va fi ideală.

Instalați colectorul de accelerație. Aceasta este o conductă mare dreaptă, datorită căreia apa care trece prin ea câștigă viteză mare. Apoi, lichidul de răcire din sistem cu circulație naturală face mai rapid un cerc complet, ceea ce rezolvă, de asemenea, problema pierderilor de căldură. Este deosebit de bine să se utilizeze o astfel de metodă într-o clădire cu mai multe etaje, deoarece într-o clădire cu o singură etapă, cu tavane joase, munca va fi ineficientă. Pentru funcționarea normală a colectorului, înălțimea acestuia ar trebui să fie mai mare de 2,2 m. Trebuie să se știe că cu cât este mai mare colectorul de accelerare, cu atât mai rapidă, mai eficientă și mai înceată este mișcarea din conductă.

Într-un astfel de sistem, trebuie să existe un rezervor de expansiune, care este mai bine să se instaleze în partea superioară. Acționează ca un stabilizator, controlând creșterea volumului lichidului de răcire. Cum funcționează? Când este încălzit, volumul de apă crește. Aceste surplusuri intră în rezervor, prevenind suprapresiunea. Când temperatura scade, volumul scade și din rezervorul de expansiune revine în rețeaua de încălzire.

Acesta este întregul principiu al sistemului de încălzire cu o singură țeavă. Aceasta este o buclă închisă, care include un boiler, țevi principale, radiatoare, un rezervor de supratensiune și elemente care circulă cu apă. Distingeți circulația forțată, când toată lucrarea este efectuată de pompă și este naturală, în care este montat colectorul de rapel. Diferența față de acest model este aceea că nu oferă o conductă cu acțiune inversă, prin care lichidul de răcire este readus la cazan. A doua jumătate a acestui aspect este denumită întoarcere.

Un sistem de țevi poate fi de două tipuri, în funcție de instalație: orizontală și verticală.

Punctele tari și punctele slabe

Pentru a determina care sistem aveți nevoie, luați în considerare avantajele și dezavantajele unui sistem cu o singură conductă.

Pro:

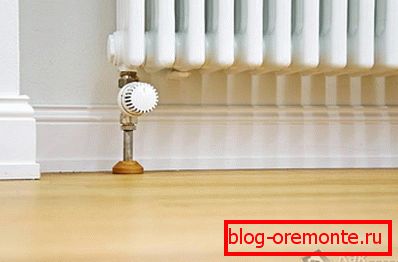

• Singurul sistem de conducte este montat în jurul perimetrului clădirii, poate fi ascuns în podea sau în pereți.
• Datorită acestui sistem, instalarea conductei este posibilă sub deschiderea ușilor, cantitatea de material consumabil și costul întregii structuri sunt reduse.
• Puteți conecta treptat dispozitive de încălzire, precum și alte elemente ale circuitului de încălzire: încălzirea în pardoseală, șinele încălzite pentru prosoape sau radiatoarele. Datorită metodei de conectare paralelă sau serial, gradul de încălzire al bateriilor devine reglabil.
• Capacitatea de a conecta mai multe tipuri de pisici. Puteți instala un cazan pe gaz, electric sau solid. Dacă unul este deconectat, pur și simplu porniți celălalt.
• Direcția de curgere a apei în cazul în care va fi mai profitabil pentru locuitorii casei. De exemplu, la început este posibilă direcționarea unui flux fierbinte spre o cameră pentru copii, unde este necesară o căldură mai mare sau spre partea inversă a unei clădiri.
• Spre deosebire de un sistem cu două țevi, atunci când aleg tuburi de trunchi cu un diametru mare, ele pot servi drept registre și, de asemenea, produc căldură. Din acest motiv, perimetrul clădirii, pereții și colțurile nu vor îngheța.
• Chiar și după ce toate lucrările au fost finalizate, aveți posibilitatea să încorporați și să instalați și mai multe radiatoare.
• Consumul minim de materiale și eficiență.
• Design simplu de instalare și reparare.

Dar, cu astfel de avantaje, acest sistem are unele dezavantaje și dezavantaje, care ar trebui de asemenea remarcat:

• Dacă nu se observă panta necesară, pot apărea închideri de aer care reduc transferul de căldură.
• După o perioadă lungă de neutilizare, de exemplu în timpul verii, trebuie să fie lansată pentru o perioadă lungă de timp.
• Atunci când efectuați lucrări de reparație într-o clădire cu mai multe etaje, nu veți putea deconecta un etaj, va trebui să deconectați întreaga clădire.
• În timpul funcționării, poate apărea pierdere de căldură.

Acest lucru trebuie cunoscut înainte de a începe instalarea sistemului de încălzire al unei case particulare.

Cum să faci

Dacă faci totul de la zero, trebuie să ai grijă de disponibilitatea acestor materiale:

• cazan de încălzire;
• pompă de circulație;
• vas de expansiune;
• trunchiuri Ø25 mm și țevi Ø20 mm pentru conectarea radiatoarelor (orice material poate fi ales: oțel, plastic, cupru, polietilenă armată);
• fitinguri pentru conectarea coatelor la radiatoare;
• Numărul necesar de radiatoare, garnituri și prize;

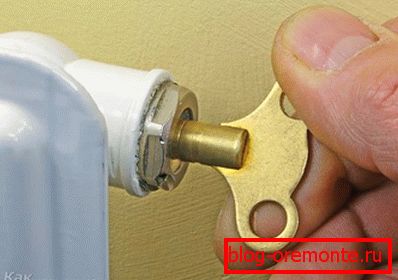

• Macarale Mayevsky, prin care puteți elimina aerul din fiecare radiator;
• filtru care va fi instalat în fața cazanului pentru tratarea apei.

Următoarea secvență de lucru este următoarea:

1. Trebuie să alegeți un loc și să instalați boilerul și filtrul. Țeava de intrare este mai bine să alegeți metalul.
2. Apoi, coșul este montat. Conectarea la coșul de fum este mai bine să realizați o conductă metalică ondulată.
3. Acum trebuie să facem conducta. Țevile sunt așezate de-a lungul perimetrului întregii case. Este important ca schema de conectare să fie deja disponibilă, deoarece în timpul instalării este necesar să montați imediat fitingurile în locurile în care radiatoarele vor sta în picioare. În punctul cel mai de jos al sistemului se montează o supapă de scurgere, prin care circuitul de încălzire poate fi umplut cu apă sau drenat. Este important ca atunci când instalarea conductei să reziste la un anumit grad:? Pentru un circuit de circulație naturală este de 3 -5, sub mișcare forțată (folosind o pompă) - 10 mm la tubul de 1 metru ?.
4. Conducta de-a lungul întregului perimetru trebuie fixată pe perete pentru a elimina deformările și acumularea de aer. Pentru aceasta puteti folosi clipuri.

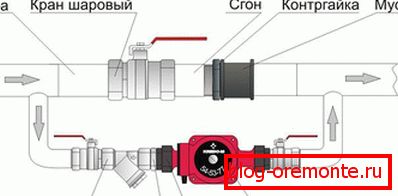

5. În locul selectat puneți pompa. Acesta este tăiat în conducta principală într-un loc în care există o priză în apropiere. Trebuie să știți că pompa, în funcție de producător, funcționează fără probleme la o temperatură care nu depășește 60 °, așadar poziția pe conducta de retur în apropierea cazanului va fi optimă.
6. Acum este timpul să instalați un rezervor de expansiune. De obicei se montează lângă cazan, la o altitudine mai mare de 1,5 m.

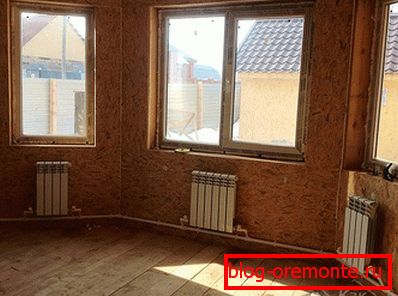

7. Rămâne doar să instalați și să conectați radiatoarele. În locul potrivit sunt fixați cu paranteze. Pentru a asigura circulația aerului, ele nu trebuie să fie instalate strict sub pervazul ferestrei, podeaua și cu peretele de lângă ea. Este important să mențineți o distanță mică.
8. După instalare, radiatoarele sunt conectate conform schemei. În această etapă, robinetele lui Mayevsky, robinetele suprapuse și prizele sunt instalate.
9. Rămâne doar să efectuați o încercare de presiune pentru a verifica sistemul de etanșeitate a conexiunilor și a începe încălzirea.

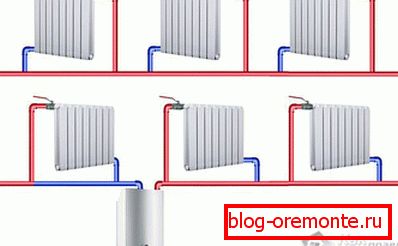

Dacă aveți o casă cu două etaje, totul se face în același mod, dar numai o țeavă iese din cazan la etajul al doilea, trece în jurul perimetrului și coboară din nou.

Asta e tot, după cum puteți vedea, sistemul de încălzire cu o singură conductă este stabil, eficient și ușor de instalat. Poate fi folosit atat pentru cladiri cu un singur nivel, cat si pentru cladiri inalte. Veți economisi bani la instalare și vă veți asigura căldură care vă va încălzi cu zile de iarnă înghețate.
