Suprafața cu apă caldă face-o singură

Încălzirea în casă este o rețea inginerică integrală. Dintre toate sistemele posibile de încălzire prin pardoseală, încălzirea cu apă caldă este cea mai solicitată, în ciuda complexității instalării. Datorită podelei calde din cameră puteți crea o atmosferă confortabilă și confortabilă. În acest articol vom lua în considerare recomandările generale pentru instalarea unei podele de apă caldă.

Cum se face

Apa caldă în forma asamblată este o structură stratificată, cunoscută și sub denumirea de "tort de încălzire". Grosimea acestuia depinde de mai mulți factori:

• Grosimea izolației utilizate.
• Grosimea șapei de curățare și de finisare.
• Diametrul circuitului de încălzire.

Dispozitivul de încălzire în pardoseală include un cazan, un subansamblu, un colector, circuite de încălzire și alte accesorii.

tipuri

Există 3 tipuri de sisteme de încălzire prin pardoseală:

1. beton. Contururile de încălzire sunt umplute cu șapă de beton, care, pe lângă funcția de protecție și nivelare, servește drept acumulare de căldură.
2. Nastilynaya. În mare parte acest sistem este implementat în case din lemn pe bușteni. Acestea sunt toate cazurile în care este imposibil să se construiască o șapă de beton sau greutatea totală a șapei nu va rezista suprapunerii. De asemenea, această tehnică este utilizată în case de panouri, unde plăcile de podea nu sunt capabile să reziste încărcăturilor grele.
3. lemn. Un sistem similar este utilizat în același loc ca și masa de masă, cu o singură diferență: circuitele de încălzire sunt montate între lagărele de sub pardoseală, care sunt așezate în partea superioară a decalajului.

Nastilynaya и деревянная системы отопления могут быть основными только в случае, когда помещение и весь дом хорошо утеплены. То есть общие теплопотери не должны превышать 40 Вт/м². În caz contrar, atunci când încălzirea este oprită, încăperea se va răci foarte repede. În cazul unei șape de beton, situația este diferită, iar șapa însăși este un acumulator de căldură, astfel încât pentru o perioadă de timp va fi menținută o temperatură confortabilă în cameră. Astfel, un sistem de pardoseală sau lemn cu izolație slabă poate servi doar ca încălzire suplimentară la sistemul principal de radiator.

Cake pardoseală caldă

Sub placa se referă la toate straturile incluse în proiectarea încălzirii prin pardoseală. În funcție de sistemul ales, compoziția acestuia poate varia ușor.

Sistemul de beton

Grosimea podelei din beton cald poate varia. Mai jos este o diagramă a plăcii cu o grosime aproximativă a fiecărui strat:

Luați în considerare secvența de așezare a tortului de încălzire a sistemului de beton:

• Drum dur. Șapa este turnată peste o plăcuță sau grund. În acest ultim caz, nisipul și pietrele sfărâmate, cu o grosime totală de până la 60 mm în medie, trebuie să fie turnate și zdrobite.
• impermeabilizare. Necesar dacă apa subterană este în apropiere.
• Izolator de căldură. Principala sa sarcină este eliminarea punții de scurgere la rece și căldură. De exemplu, puteți utiliza spumă de polistiren cu o grosime de 20-115 mm și o densitate de 30-40 kg / m³. În special, grosimea izolației trebuie să fie mare dacă există un subsol neîncălzit sau pământ sub podea. În cazul în care se decide să se utilizeze covorașe speciale (realizate din izolație) cu suporturi, atunci este important să se considere că grosimea lor este de 30 mm. Pentru a da stratului de izolație grosimea necesară, în plus, spuma de polistiren este așezată sub covorașe.
• Film de polietilenă. Plasat în două straturi. Grosimea filmei nu mai mică de 150 microni.
• Plasă de armare. Este necesar să se imprime un șapă cu rezistență ridicată în cazurile în care grosimea sa va depăși 60 mm și se așteaptă o încărcare ridicată pe bază. De exemplu, diametrul barelor de rețea poate fi de la 3 la 5 mm, iar dimensiunea celulei este de 100 × 100 sau 150 × 150 mm.
• țeavă. Pasul de stabilire трубы составляет 100–300 мм. Закрепляется труба к армирующей сетке специальными пластиковыми хомутами. Там, где будет обустраиваться компенсационный шов, на трубы надевается гофра.
• Finisarea șapei de beton.
• tampon. Sub laminat, parchet sau alt material de față.
• Captuseala.

Sistemul de pardoseală din plăci

Particularitatea acestei metode este că, după finalizarea instalării, sistemul de încălzire prin pardoseală este imediat pregătit pentru funcționare.

Sistemul de pardoseli comprimat constă din următoarele componente:

• Podea groasă.

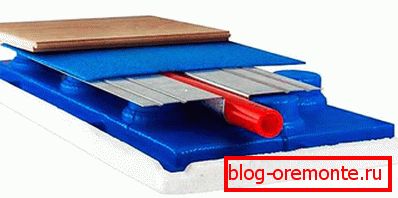

• Mats cu lugs. Ele nu sunt izolate. În acest caz, izolația termică este achiziționată suplimentar. Grosimea totală poate fi de la 30 la 70 mm. Suporturile existente vă permit să fixați în siguranță conductele.
• țeavă. Instalarea sa se face într-o placă de aluminiu specială. Este important să rețineți că nu toate conductele sunt potrivite pentru sistemul de încălzire prin pardoseală. Ar trebui să aibă un strat special care împiedică scârțâitul.
• GVL sau alt material de aplatizare.
• tampon.
• Stratul de acoperire.

Este de remarcat separat stratul care se află între conducte și materialul cu care se confruntă. Tipul de substrat poate varia, în funcție de metoda de finisare. Dacă intenționați să așezați pe podea placi ceramice sau linoleum, atunci pe partea superioară a țevii se plasează o placă de gips carton rezistentă la umiditate în două straturi. Cu toate acestea, după un timp, gips-cartonul sub dale poate să se prăbușească, astfel încât pot fi luate în considerare substraturi alternative: placaj rezistent la umiditate, foi de sticlă-magneziu sau PAL.

Sistem de lemn de tort

Luați în considerare 6 moduri de a pune o podea caldă pe laguri de lemn, care sunt puse în aplicare fără șapă:

Prima metodă.

Sunt așezate plăcile de 50-150 mm în trepte de 600 mm pe podeaua din lemn. Vata minerală de 100 mm grosime este așezată între decaloare. Instalațiile de încălzire sunt derulate de sus. Găurile sunt realizate în locurile corespunzătoare din jgheaburi pentru trecerea țevii. Deasupra decalajului se plasează placajul și materialul de finisare. Dezavantajul acestei tehnici este acela că se formează un airbag între placaj și țeavă. Acest lucru are un efect negativ asupra conductivității termice.

A doua cale.

Un strat termoizolant din polistiren expandat, vată minerală etc. se strecoară între decaloarele instalate. Montat pe placi aglomerate, OSB sau placaj. După ce plăcile sunt tăiate din PAL cu colțuri rotunjite. Ele vor forma mai târziu circuitul de încălzire. Plăcile rezultate sunt înșurubate la o bază existentă cu un pas mai mare decât diametrul țevii cu 4 mm. Apoi, puneți folia ca strat reflectorizant. Conductă de încălzire montată superioară În cele din urmă, suprafața este acoperită cu laminat. Această metodă nu este potrivită pentru podele, deoarece baza este destul de mobilă.

Calea a treia.

Această metodă este destul de consumatoare de timp. Între decalaj se potrivește de asemenea izolatorul. După ce placa este luată egală cu înălțimea țevilor. Într-un colț este făcută o canelură de-a lungul întregii plăci pentru a pune țeavă. La început, folia este pusă în ea și apoi conducta. Apoi montat materialul cu care se confruntă

A patra cale.

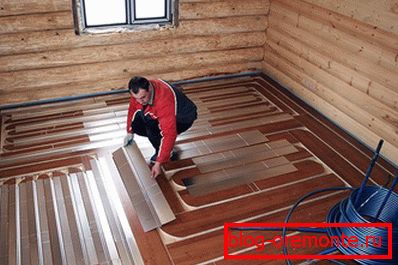

În acest caz se utilizează plăci speciale din aluminiu cu caneluri pentru montarea țevilor. Ele sunt atașate la bușteni. Dar, în acest caz, se recomandă așezarea unui material gros pe partea superioară a plăcilor, de exemplu, plăci aglomerate pentru a preveni spargerea. Și numai după aceea a pus capăt.

Al 5-lea mod.

Între picioarele ridicate se ridică podeaua. Între grinzi au fost așezate stratul izolator. Pe partea de sus a foilor sunt plasate cu șefii într-un singur nivel cu partea de sus a întârzierii. La intersecția decalajului cu o țeavă, se fac mici caneluri și se introduce o conductă specială pe conductă. Acest lucru este important deoarece, datorită dilatării liniare, țeava poate freca de lemn. Substratul și materialul de finisare sunt așezate pe partea superioară.

A șasea cale.

Această metodă este una dintre cele mai simple. Țevile sunt așezate direct în izolație, și anume polistiren. Spațiul dintre partea superioară a întârzierii și țeavă poate fi umplut cu ipsos, care va acționa ca un acumulator de căldură. Cu toate acestea, puteți adormi și curățiți nisipul uscat.

Video: a face un tort de lemn

Unde se instalează

Încălzirea prin pardoseală poate fi instalată în încăperi diferite. Cu toate acestea, în fiecare caz, este important să se ia în considerare unele caracteristici.

• În apartament. În apartamentele orașului în care este folosit un sistem centralizat de încălzire, instalați o podea de apă caldă Este interzis. Clădirile noi moderne au deja niște șanțuri separate în fiecare apartament pentru realizarea unei astfel de încălziri. Pe de altă parte, unii, pe propriul risc, introduc un sistem similar în apartamentele lor. Pentru a face acest lucru, a dezvoltat chiar și o serie de scheme, prin care conexiunea la sistemul de încălzire centrală. Cu toate acestea, acest lucru cauzează o serie de dificultăți. Creste considerabil nivelul podelei. Aceasta poate fi o problemă în apartamentele cu tavane joase. În plus, există riscul de inundare a vecinilor. Prin urmare, toate materialele utilizate trebuie să fie fiabile și de înaltă calitate. În cazul în care casa are un panou se suprapun, atunci este posibil să nu reziste la sarcina suplimentară, atât de mulți recurg la încălzire alternativă - electrice. Conectarea la sistemul central necesită o temperatură semnificativ mai scăzută a lichidului de răcire. În sistemul de încălzire, în medie, lichidul de răcire are o temperatură de + 60 ° C. Pentru încălzirea prin pardoseală este prea mult, de obicei + 30 ° C este suficient. Dacă doriți să obțineți permisiunea oficială de instalare, atunci ar trebui să contactați utilitățile și să rezolvați problemele la nivel personal.
• Într-o casă privată. În ceea ce privește casele private, situația este mult mai simplă. Este mai ușor de instalat la etapa de construire a unei case sau, mai degrabă, înainte de turnarea șapei. O cerință importantă este amenajarea unei izolații hidro și termice de înaltă calitate. De asemenea, tortul de încălzire trebuie să includă un material reflectorizant special. Dacă nu îndepliniți aceste cerințe, atunci veți avea pierderi semnificative de căldură. Într-o casă privată se construiește o unitate de amestec, se instalează o pompă de circulație suplimentară, care distribuie uniform energia termică pe întreg podeaua. Cu toate acestea, cu toate avantajele, este important să se țină seama de dezavantajele unei astfel de decizii. După ce încălzirea prin pardoseală a fost executată și sapa de finisare este turnată, încălzirea nu poate fi pusă în funcțiune pentru o medie de 4 săptămâni. Deși plastifianții sunt adăugați la șapă pentru a se usca rapid, trebuie încă să se usuce în mod natural. Acest minus este nesemnificativ și temporar.

• În garaj. Angajarea în amenajarea garajului ar trebui să fie în stadiul de construcție. În garaj gata pentru a efectua aceste lucrări vor fi problematice și în același timp scumpe. Condiția principală pentru podea în garaj - capacitatea de a rezista la sarcini mari. Greutatea medie a unui autoturism este de 3,5 tone. Având în vedere acest lucru, cuplajul trebuie să fie din beton durabil. În plus, după turnarea șapei de beton, este imposibilă pornirea încălzirii. Dacă brusc sistemul de încălzire nu reușește, atunci va fi dificil să rezolvați problema, în cel mai rău caz, întregul etaj al garajului va trebui să fie complet dezmembrat. După reparația scurgerilor, re-instalați acoperirea podelei.
• baie. baie, это место постоянного скопления влаги. По этой причине наличие такого обогрева будет отличным решением чтобы предотвратить образование сырости, плесени и грибка. Для обустройства обогрева требуется поднять уровень пола в среднем на 110–130 мм.

calcul

În primul rând este necesar să se decidă dacă podeaua caldă va fi de bază sau suplimentară încălzirii radiatorului. Este important să se ia în considerare natura podelei. Placile ceramice au o conductivitate termica ridicata. În ceea ce privește arborele, această cifră este mult mai mică. Prin urmare, tipul de sistem de încălzire va depinde de tipul de acoperire.

În plus, zona și configurația camerei încălzite sunt luate în considerare. Un circuit de încălzire nu trebuie să depășească 120 de metri. După aceasta se determină pierderile de căldură posibile, care se calculează pe baza următoarelor:

• ce material este construit (blocuri, lemn, caramida etc.).
• tip geam (ferestre cu geam dublu sau profil).
• temperatura medie a aerului în zona dvs.
• Există surse suplimentare de căldură?

Apoi, decideți ce nivel de temperatură doriți pentru fiecare cameră individuală. Aici puteți construi pe următorii indicatori:

Video: calcularea încălzirii prin pardoseală

Video: calculul temperaturii podelei încălzite

desen

Elementul cheie al sistemului de încălzire prin pardoseală este țevile. Lungimea conturului este direct dependentă de diametrul țevii. Sunt cunoscute următoarele date:

• Țeava O16 mm - până la 90 m.
• Țeava O17 mm - până la 100 m.
• Țeavă O20 mm - până la 120 mm.

Cu cât diametrul conductei este mai mare, cu atât rezistența hidraulică este mai mică. Dacă camera are o suprafață mică, atunci este de obicei suficient un circuit. Cu toate acestea, dacă cu o diametru de țeavă de 20 mm, întreaga suprafață a unei încăperi este lipsită de 120 m, atunci este mai bine să nu adăugați o lungime, ci să faceți 2 circuite. Este mai bine ca lungimea lor să fie aceeași cu o diferență de până la 10 m.

Un rol important este jucat de pasul de țeavă, care poate fi de 15, 20, 25 și 30 cm. Dacă vorbim de camere mari, cum ar fi o sală de gimnastică, atunci pasul poate fi în intervalul 35, 40 sau 45 cm. Se recomandă 10 cm.

Luați în considerare zonele separate din tabel:

Aceste numere sunt recomandate. Alegerea unei etape depinde, de asemenea, de conducta utilizată. Dacă este laminat pe bază de metale, atunci este extrem de dificil să o îndoiți fără deteriorare cu un pas cu o rază mică. Prin urmare, dacă aspectul este un șarpe, atunci pitchul ideal este de 15-20 cm.

În cazul în care zona de camera încălzită de la 50 m² și mai mult, diametrul recomandat al țevii este de 16 mm. Chiar și în cazul unei case bine izolate, se recomandă ca distanța dintre țevi să nu depășească 15 cm cu o țeavă de 16 mm. Cu cât este mai groasă conducta, cu atât costurile pe care le așteptați sunt mai mari. Acest lucru se reflectă în special în achiziționarea de accesorii și alte materiale cu diametru mai mare. Proiectul ar trebui să fie realizat cu țeavă O16 mm.

În unele cazuri, folosiți țevi O20 mm. Cu toate acestea, aceste costuri sunt adesea nejustificate. La urma urmei, volumul de apă din sistem crește semnificativ, ceea ce va necesita mai multă energie termică pentru încălzire. În plus, este dificil să se îndoaie un astfel de diametru.

La proiectare este important să se ia în considerare următoarele nuanțe:

• Mai întâi instalați partițiile, apoi determinați numărul de circuite. În aceeași cameră ar trebui să existe un circuit.
• Colectorul ar trebui să fie în mijlocul casei. Dacă acest lucru nu este posibil, problema diferenței în lungimea contururilor este rezolvată prin instalarea contoarelor de debit. Din acest motiv, debitul lichidului de răcire va fi uniform.
• Dacă aveți nevoie să instalați două colectoare, fiecare trebuie să aibă o pompă separată.
• Asigurați-vă că ați izolat suprapunerea dintre primul și al doilea etaj. Este necesar să nu încălzi suprapunerea în sine.

Procesul de proiectare a unei podele calde este complicat și responsabil. Prin urmare, mulți folosesc serviciile specialiștilor sau programe speciale.

Montarea circuitelor de încălzire

Există mai multe scheme de așezare a țevilor:

• șarpe.
• Melcul.
• combinate.

Fiecare dintre ele are propriile caracteristici tehnice, care vor fi luate în considerare în continuare:

1. șarpe. Această schemă are mai multe dezavantaje evidente. La intrarea în temperatura camerei a suportului de căldură, iar podeaua este ridicată. Cu cât mai mult, cu atât este mai rece podeaua. Acest lucru se explică prin faptul că lichidul de răcire răcit este returnat prin linia de retur. Când instalați o astfel de schemă necesită abilități speciale. Dacă se utilizează laminat pe bază de metal, pasul de așezare este adesea de 20 cm sau mai mult, deoarece îndoiți conducta la un unghi mai mic este dificil. Cu toate acestea, pasul poate fi redus la 10 cm, dar inele mici ar trebui să fie făcute în jurul marginilor, ceea ce este un proces laborios. Adesea, se utilizează un model similar de stivuire atunci când este necesar să se alinieze zonele de contur adiacente. De asemenea, această metodă de instalare a țevilor este acceptabilă dacă suprafața camerei este foarte mică, până la 6 m².
2. Melcul. Principiul său este acela că, în primul rând, conturul este așezat în jurul perimetrului camerei, cu o îngustare treptată spre centru. Conturul înapoi revine la punctul de plecare. În acest caz, dacă ați planificat un pas între o țeavă de 20 cm, atunci conturul este mai întâi plasat în trepte de 40 cm. La cursa de întoarcere, conducta este așezată între cele deja așezate și astfel formează un pas de 20 cm. Acest lucru se explică prin distribuirea uniformă a energiei termice pe întreaga suprafață a încăperii. Mai mult decât atât, este posibilă întărirea zonelor din apropierea peretelui exterior sau a ferestrelor mari prin reducerea distanței parcurse. Pentru o astfel de schemă nu există practic nici o restricție asupra formei și dimensiunii spațiilor.
3. combinate. Aceasta implică combinarea celor două sisteme de așezare a țevilor menționate mai sus. De exemplu, o parte din cameră poate fi căptușită cu un șarpe iar celălalt - un melc. Există, de asemenea, practica de a combina încălzirea podelelor cu electric. Cu toate acestea, în acest caz, încălzirea electrică va servi drept suplimentară. Acest lucru este deosebit de eficient în perioada de toamnă începută și la sfârșitul primăverii, când nu este rezonabil să se acționeze încălzirea apei.

Video: Circuitul de încălzire pentru bucla de planificare

izolație

izolație для пола должен быть высокого качества и безопасен для окружающих во время эксплуатации. Выбранный теплоизолятор должен соответствовать таким требованиям:

• Rezistența la foc
• Conductivitate termică scăzută.
• Rezistența la umezeală.
• Forța de aderență.

Prin urmare, alegerea izolației, este important să se ia în considerare caracteristicile sale tehnice. Mai jos sunt câteva tipuri de izolație care sunt utilizate cu succes în tortul de încălzire.

polistiren expandat

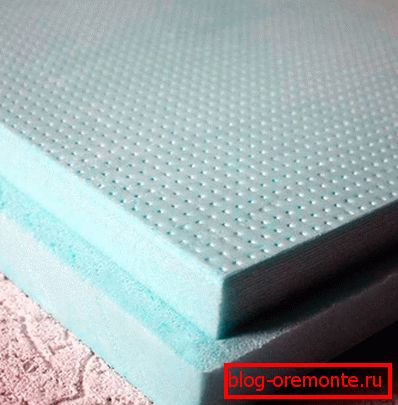

Dacă aveți un șapă din beton, atunci polistirenul expandat este ideal. Este de două tipuri:

1. Smooth.
2. Cu șefi.

Cea de-a doua opțiune simplifică și accelerează foarte mult procesul de așezare a țevilor. De asemenea, polistirenul expandat este împărțit în două tipuri:

1. Spumă obișnuită.
2. Spumă de polistiren extrudat.

Dacă comparăm proprietățile de inginerie termică, atunci ele sunt mai mari în spumă de polistiren extrudat.

Blocaje de trafic

Acest material în toate privințele o opțiune potrivită. Printre proprietățile sale pozitive se numără:

• Cu căderi puternice de temperatură, conectorul nu se schimbă în volum.
• Ecologic.
• Sub greutatea șapei de beton este aproape nu este deformat.
• Deși materialul are o grosime mică, se caracterizează prin izolare termică de înaltă calitate.

Cu toate acestea, dezavantajul evident al acestui încălzitor este prețul. Costul său este de 3 ori mai mare decât alte materiale.

Penofol

Penofol или вспененный полиэтилен часто применяется при монтаже теплого пола. Представлен он в виде рулонного фольгированного материала толщиной от 3 до 10 мм. Для удобства укладки труб, на фольгированную поверхность наносится разметка. Если вы проживаете на первом этаже и под вами грунт или неотапливаемый подвал, то данного утеплителя будет недостаточно. Необходимо комбинировать с пенополистиролом.

Este mai bine să alegeți penofolul cu o suprafață metalizată, numai din aluminiu. Această acoperire nu interacționează cu mediul negativ al soluției lichide, care poate eroda folia obișnuită.

Vată minerală și ecologică

Densitatea izolației utilizate este recomandată pentru alegerea a cel puțin 80 kg / m³. Utilizată în principal pentru a instala sisteme din lemn. În acest caz, izolația este plasată între busteni sau grinzi de lemn.

colector

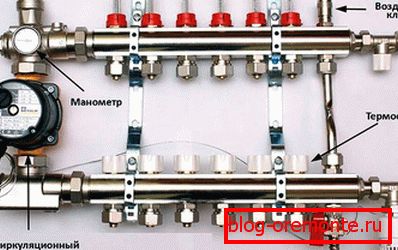

Există mai multe tipuri de colectoare care sunt utilizate în timpul instalării:

1. colector с выходами под евроконусы. Один из простых типов коллектора. Представляет собой трубу, имеющую внутренние и наружные резьбы для подключения греющих контуров. Однако для внедрения его в систему теплого пола придется покупать большое количество деталей для полной комплектации.
2. Colector cu ieșiri pentru conectarea circuitelor și supapelor pentru reglare. Adesea, acestea sunt colecționari chinezi care sunt vânduți în magazine. Ei au un dezavantaj evident - după un timp, apa poate curge de sub brate. Acest lucru se explică prin calitatea redusă a lichidului de răcire. Ele pot fi reparate, este suficient să înlocuiți garnitura de cauciuc. Aceste colectoare nu sunt destinate a fi echipate cu automate de control suplimentare. Acestea vor fi ideale pentru locuințe cu o zonă mică unde contururile au aceeași lungime.
3. Există, de asemenea, un colector pentru conectarea conductelor metalice. Are supape de reglare și accesorii. Astfel de supape pot fi echipate cu un servo, al cărui lucru va fi reglat de un termostat instalat în cameră. Fitingurile în sine sunt, de asemenea, cunoscute sub numele de eurocones, care constau din 3 părți: un eurocone, un inel de compresie și o piuliță de cap. De asemenea, eurocone are un inel de etanșare.
4. În cazurile în care lungimea circuitelor este diferită și reglajul manual nu este posibil, se recomandă achiziționarea unui colector cu debitmetre și prize pentru servomotoare. La unii colecționari se ascund în spatele pălăriilor albastre. Datorită acestui fapt, este posibilă reglarea temperaturii lichidului de răcire în fiecare circuit individual. Cu toate acestea, puteți combina - cumpărați un colector pentru debit cu debitmetre și conducta de retur - cu ventile convenționale pentru reglarea manuală.

În ceea ce privește unitatea de amestecare, acesta trebuie să conțină:

• Supapă de siguranță. Aceasta indică amestecarea lichidului de răcire la o temperatură foarte ridicată.
• Pompa de circulație. Datorită acestui dispozitiv, sistemul încălzește în mod egal camera.
• Bypass. Previne supraîncărcarea.
• Supape de declanșare și vozdushki.

O atenție deosebită trebuie acordată unei valve speciale, care poate fi în ambele sensuri și în trei direcții. Fiecare dintre ele are propriile diferențe și scopuri de utilizare.

Supapă cu două căi. În kitul său, are un cap termic cu senzor de umiditate. Dacă este necesar, alimentarea cu apă caldă este blocată. Ca urmare, apa este amestecată automat. Majoritatea acestor supape sunt introduse în sistemul de încălzire, unde suprafața zonei rezidențiale nu depășește 200 m².

Supapă cu trei căiO supapă similară definește simultan doi indicatori: echilibrarea supapei de by-pass și caracteristicile unei supape de reținere. Se amestecă lichidul de răcire fierbinte și răcit. Deseori, supapele cu trei căi sunt echipate cu un controler termostatic și de vreme cu servomecanism. Procesul de amestecare se realizează datorită prezenței în interiorul supapei a unei supape speciale care reglează curgerea lichidului. Valva similară este utilizată în sistemele unei podele termoizolante cu un număr mare de contururi.

De asemenea, colectorul și unitatea de amestecare sunt echipate cu senzori de temperatură exterioară. Acestea vă permit să reglați temperatura lichidului de răcire, pornind de la temperatura stradală. Deși o astfel de ajustare se poate face independent, prezența unor astfel de senzori vă permite să reglați temperatura optimă.

Instalarea podelei încălzite

Procesul de instalare constă din mai multe etape succesive. Cunoașterea și respectarea tehnologiei vă va permite să efectuați independent toate lucrările de instalare.

impermeabilizare и монтаж демпферной ленты

Prima este lucrarea pregătitoare. Pentru a face acest lucru, a îndepărtat complet șaua veche. Dacă diferența în cameră este mai mare de 10 mm orizontal, atunci ar trebui să fie nivelat. Pentru a face acest lucru, puteți umple șapa de sapă autonivelantă cu un strat subțire.

Далее важно защитить теплоизоляционный слой от конденсата. Для этого на черновую стяжку кладется полиэтилен. Стыковка выполняется внахлест на 10–15 cm. Стык обязательно проклеивается скотчем.

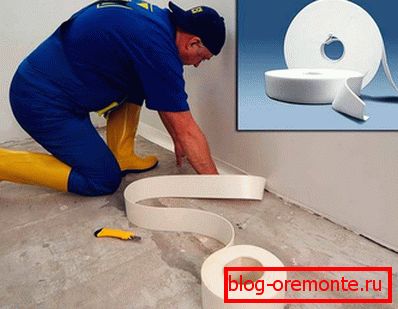

Următoarea etapă de pregătire este instalarea unei curele amortizoare. Este necesar să se compenseze dilatarea liniară a șapei atunci când este încălzită. Dacă nu îl folosiți, atunci după o perioadă scurtă de timp, șapa se poate sparge. Banda de amortizare este fixată de-a lungul perimetrului întregii încăperi pe perete cu ajutorul unui strat autoadeziv sau a unei benzi adezive.

Montarea izolației

Următoarea etapă este instalarea izolației. Alegerea izolației și modul de instalare a acesteia depinde de tipul camerei și de scopul utilizării încălzirii. Dacă aveți primul etaj și nu există subsol încălzit, atunci izolația ar trebui să fie impresionantă. Se toarnă un strat de lut expandat și se folosește polistiren expandat cu o grosime de până la 100 mm.

În ceea ce privește metoda de izolare, folosirea unui dop sau penofol este destul de simplă. Acestea sunt materiale de tablă lipite împreună cu bandă. Dacă se utilizează sisteme de polistiren cu caneluri, asamblarea lor nu este asociată și cu dificultăți speciale. Între ele, izolația este îmbinată cu ajutorul canelurilor speciale.

Cu toate acestea, nu este întotdeauna posibilă utilizarea unei astfel de izolații. Adesea cea mai accesibilă - spumă. În acest caz, instalarea sa ar trebui să fie realizată articulație cap la cap. Între ei, este de dorit să lipiți, de exemplu, cu spumă. La finalizarea izolației, întreaga suprafață trebuie acoperită cu izolație.

Luați în considerare secvența de încălzire prin pardoseală utilizând polistiren:

• Pasul 1. Prima foaie este plasată în colțul camerei, astfel încât ambele părți sunt strânse la colțurile pereților.
• Pasul 2. Apoi, foaia este poziționată la capăt, fixată unul câte unul.
• Pasul 3. Dacă este necesar să se ocolească un colț, o coloană sau un alt obstacol, atunci polistirenul este ușor de tăiat cu un cuțit ascuțit.
• Pasul 4. Următorul rând trebuie așezat cu un mic decalaj, exact jumătate de coală.

Dacă ați planificat izolația în două straturi, atunci cel de al doilea strat de izolație trebuie așezat în raport cu primul strat. Din acest motiv, îmbinările nu vor coincide unul cu celălalt. La sfârșitul unei pelicule speciale se pune un markup pentru montarea țevilor.

Dacă încălzirea este instalată pe o podea din lemn, atunci vata minerală este utilizată ca izolație. Este plasat între decalaje. La instalare, lățimea covorului trebuie să fie puțin mai mare decât distanța dintre decalcire. Aceasta va permite izolarea strânsă și prevenirea apariției podurilor reci.

Video: pregătirea bazei, punerea izolației și plasa de armare

Instalarea conductelor

Când se face izolarea, este timpul să instalați circuitul de încălzire. În acest proces, este important să calculați cu exactitate etapa de așezare, lungimea conturului și numărul de ieșiri la colector. Cu toate acestea, înainte de aceasta este de a discuta despre alegerea conductei de încălzire.

Cum să alegi o țeavă

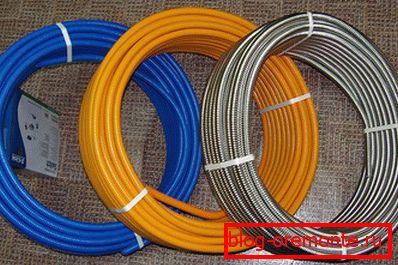

Există mai multe tipuri de țevi utilizate pentru o podea de apă caldă, fiecare dintre ele fiind într-o altă categorie de preț. Costul unei țevi depinde de producător.

Montarea țevilor

La etapa de a pune conducte fără un asistent nu se poate face. Țeava de pe podeaua caldă este vândută în bobine, deci unul se va relaxa, iar celălalt va ține locul. Metoda de așezare depinde de sistemul ales. În cazul în care alegerea a căzut pe rogojini speciale cu șefi, atunci lucrarea este foarte simplificată, principalul lucru este de a observa etapa de stabilire. Dacă pe partea superioară a izolației este așezată o peliculă cu marcaje, se folosesc cleme speciale pentru fixarea țevii. Ce se întâmplă dacă nu există o astfel de marcare? Puteți să o faceți singur. Pentru a face acest lucru, utilizați un cordon de tocare cu vopsea.

La instalarea conductelor este inadmisibil ca acestea să fie întrerupte. Un circuit ar trebui să fie compus dintr-o singură bucată de țeavă. Începeți să vă stabiliți cu zonele cele mai îndepărtate. Este foarte convenabil atunci când izolația este realizată în două straturi. În primul strat de izolație puteți pune conductele de transport și comunicațiile necesare de inginerie.

Procesul de montare a țevii constă din mai multe etape:

Etapa 1 - vânturați dintr-un golf de 10-15 m. La un capăt puneți un fiting și conectați-l la colectorul stabilit.

Etapa 2 - Conectează conducta de pe colector la debit.

Etapa 3 - pe marcaj, conducta este fixată la clemele izolatorului de harpon. În cazul în care secțiunea este dreaptă, atunci este suficient un interval de 40 cm, iar în timpul virajului, intervalul este redus la 15 cm. Atunci când vă îndoiți, fiți foarte atenți să nu răsuciți conducta.

Etapa 4 - în timpul instalării, asigurați-vă că conducta nu este tensionată. Ar trebui să fie liberă. În caz contrar, tensiunea va scoate în mod constant brațele.

Etapa 5 - dacă suportul a fost rulat, apoi retrageți-l de la locul anterior cu 5-10 cm și fixați din nou conducta.

Etapa 6 - când ați rotunjit întregul circuit, conducta este alimentată înapoi la colector și este conectată la țeavă de retur cu ajutorul unei fitinguri.

Pentru o echilibrare corectă este important să aveți informații despre lungimea fiecărui contur. Marcajele pot fi făcute pe colectorul însuși, de exemplu, să atribuiți un număr sau numele camerei la care se îndreaptă către fiecare contur. Notele relevante pot fi făcute pe o bucată de hârtie. Nu ține totul în cap. Secțiunea conductelor din apropierea colectorului trebuie izolată, altfel va exista o supraîncălzire puternică a podelei. Mai mult, se recomandă încălzirea țevii printr-o singură, adică izolarea este pusă pe flux, iar conducta de retur este lăsată neatinsă. Astfel, linia de retur nu se va încălzi din flux.

Există mai multe metode de fixare a țevilor:

1: cleme.

2: sârmă din oțel moale.

3: capsatoare speciale și fixoare.

4: фиксирующий трак.

5: covoare cu șefi.

6: placa de distribuție din aluminiu.

Video: instalarea unei podele termoizolante

armare

Deseori, primul strat de armare este plasat pe partea superioară a izolației. În acest caz, fixarea va fi efectuată cu ajutorul buzelor din nailon. Părțile separate ale ochiurilor sunt legate între ele prin sârmă de tricotat. Dimensiunea ochiurilor de plasă a rețelei de armare depinde de pasul selectat. Plasă trebuie să aibă o O5 mm. În plus, pe partea superioară a țevilor se află un strat de armare. Acest lucru se explică prin faptul că grila situată mai jos nu va avea niciun efect.

Testarea presiunii

Prin criptare se înțelege un proces care vă permite să vă asigurați că toate conexiunile de montare sunt strânse și că conductele nu au defecte. Acest proces se efectuează imediat înainte de turnarea șapei.

Împingerea poate fi făcută în două moduri:

1. Apa.
2. Prin aer.

Testarea presiunii водой

Toate circuitele trebuie să fie complet derulate și conectate la colector. Sistemul este umplut prin sursa de alimentare, se creează o presiune de până la 2,8 atm, cel puțin 2 atm. În acest caz, lichidul de răcire trebuie să fie în primul rând până la unitatea de amestecare.

Procesul ulterior arată după cum urmează:

• Pe conducta de retur toate capacele sunt închise, adesea albastre.
• După deschiderea supapei de alimentare.
• În procesul de umplere a țevilor cu apă, se poate observa un sunet șchiopătător, acesta este aerul care evadează prin vana Mayevsky sau printr-un ventil automat.
• Acum se deschide robinetul de pe linia de retur. Deci, va fi posibilă sângerarea aerului prin supapa de golire de pe galeria de retur.
• Circuitul umplut se închide pe linia de retur și următoarea se deschide.
• În cele din urmă, supapa din fața colectorului de alimentare se închide și se deschide supapa din fața colectorului de retur.

După umplerea sistemului cu apă și deflularea aerului, este necesară inspectarea structurii pentru detectarea scurgerilor.

Testarea presiunii aerului

În timpul procesului de presare a podelei încălzite cu aer, aerisirea automată a aerului este îndepărtată și un capac este înșurubat în locul său. Pentru a lucra, veți avea nevoie de un compresor sau pompă de mașină cu un manometru. Presiunea la testarea presiunii cu aer trebuie să fie de trei ori mai mare decât lucrătorul. Prin urmare, creați o presiune a aerului de până la 5 atm.

Această presiune ar trebui să fie creată numai în sistemul de încălzire prin pardoseală și nu în autostrada care conectează boilerul și colectorul. Acest lucru se explică prin faptul că unele cazane sunt proiectate numai pentru presiuni de până la 3 atm. Prin urmare, această zonă este verificată ulterior separat.

Deci, atunci când aerul este pompat în sistem până la 4 atm, lăsați robinetele închise pentru o zi. Presiunea nu ar trebui să cadă. Deși abaterea minimă va fi, ca și când pomparea compresorului va încălzi ușor aerul, care se va răci mai târziu. Pentru a vă asigura că toate îmbinările sunt strânse, puteți utiliza apă cu săpun.

strecurătoare

Când este vorba de finisarea șapei, este important să furnizăm câteva convenții importante:

1. Apa nu trebuie evacuată din sistem, dar trebuie menținută la o presiune predeterminată de 1,5 atm.
2. Porniți încălzirea este interzisă.
3. Faceți cusături de temperatură.

Îmbinarea termică elimină complet posibilitatea crăpării șapei. Pe măsură ce temperatura cusăturii este folosită o bandă de amortizare. Zona camerei poate fi împărțită la 20 m² (acest lucru este necesar dacă zona unei singure camere depășește în mod semnificativ această cifră). Pipe, în zona în care trece prin temperatura de cusătură, asigurați-vă că pentru a consolida ondularea.

Pentru umplerea șapei se recomandă utilizarea aditivilor speciali care vor îmbunătăți caracteristicile tehnice ale șapei. În plus, la beton se adaugă un plastifiant, care împiedică crăparea șapei atunci când este răcită / încălzită.

Compoziția betonului:

• Beton și proiecții - 1: 6.
• Beton, nisip și moloz - 1: 4: 3,5.

Plastifiantul și alți aditivi se toarnă în timpul amestecării amestecului de beton. Proporția este determinată pe baza instrucțiunilor producătorului de pe etichetă.

Pentru o locuință, este suficientă o grosime de șapă de finisare de 50 mm, pentru spațiile din fabrică de până la 100 mm. Este important să se ia în considerare următoarea șapă de proprietate - acumularea de căldură. Cu cât este mai subțire șapa, cu atât mai puțin timp va păstra căldura. Dacă este prea groasă, va fi nevoie de mai multă căldură pentru ao încălzi. Prin urmare, grosimea optimă a șapei este de 70-80 mm.

Перед самой заливкой убедитесь, что в системе теплого пола есть давление 1,5–2 атм. Включать обогрев в процессе затвердевания бетона Este interzis.

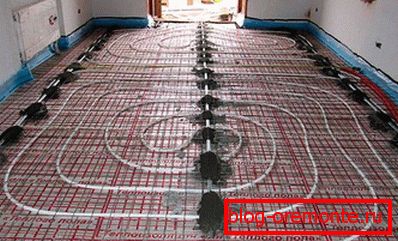

Procesul de fabricare a șapelor pe balize este următorul:

1. La nivelul barelor metalice expuse.
2. Farurile nu sunt instalate pe conducte. Aveți posibilitatea să stabiliți o soluție groasă sub formă de movile, pe care sunt instalate farurile.
3. Reglementarea betonului neted. Este important să vă asigurați că bulele de aer se află complet în afara corpului șapei.
4. A doua zi, când betonul nu a fost încă capturat, este necesar să scoateți balizele, să le curățați și să le umpleți cu mortar.

Video: Umpleți șapa

Punerea in functiune

Introduceți temperatura de lucru treptat. Mai întâi, setați temperatura la 25 ° C. După fiecare zi, ridicați-l la 5 ° C. Dacă antigelul este utilizat ca agent de răcire, creșterea se face la 5 ° C, iar dacă este apă, apoi imediat la 10 ° C. Aceasta este o cerință importantă, deoarece este posibil să se evite supraîncălzirea bruscă și neuniformă, ca urmare a fisurilor de șapă.

Deci, punerea în funcțiune se realizează după cum urmează:

• Asigurați-vă că toate robinetele de pe colector sunt deschise și că agentul de răcire circulă prin toate circuitele.
• Ventilul de amestec pentru capul termic este setat la temperatura minimă.
• Pompa de circulație este pornită când boilerul este oprit, deoarece pompa de pe boiler va interfera.
• Din când în când, va fi necesar să se satureze aerul acumulat.
• Utilizând debitmetre, verificați circulația lichidului de răcire prin toate circuitele.
• Apoi puteți porni încălzirea.

Video: sistem de umplere

Prețurile pentru încălzirea pardoselii cu apă

Costul de muncă, în funcție de locul de reședință, poate varia ușor. În medie, prețurile sunt valabile. Prețurile pot fi analizate în tabelul de mai jos:
